1002-003 Key No. P AR T No. P AR T NAME Q’ty REMARKS OLD P AR TS No. NOTE B-2 101 016J 0 01 1 ASSY ,HOOK(FRONT HOOK) 1 1 1 1 1 816B--020-101 630 091 6867 102 21 1D 6 162 PLA TE 1 1 1 1 1 816B--020-102 630 091 6881 103 …
0501-002
テープフィーダ
T
APE FEEDER
TF-0829, 0830, 0831, 0832, 0833
TF-0829, 0830, 0831, 0832, 0833

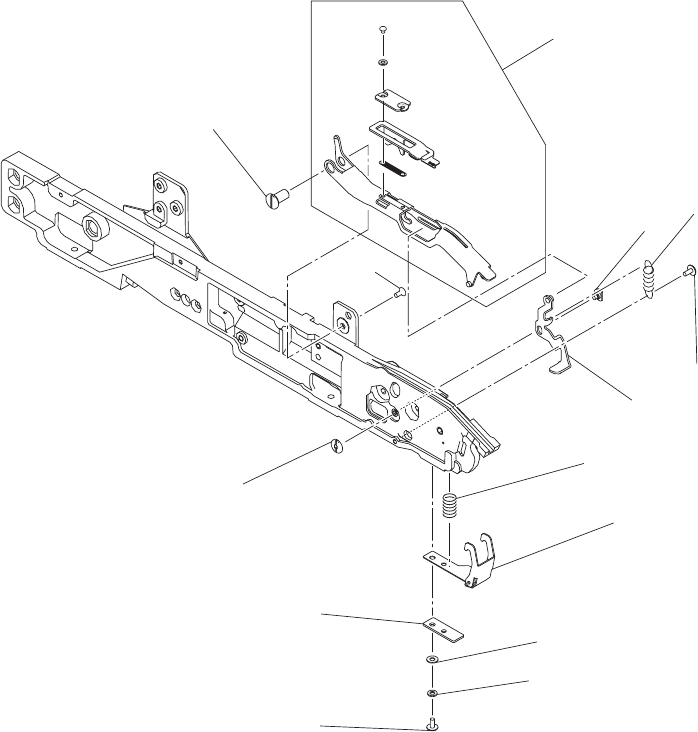

Fig. B-2
サプレッサ部
Suppressor Section
109
112
113
114
102
101
107
108
105
111
110
103
104
106
1002-003
Key No. PART No. PART NAME Q’ty REMARKS OLD PARTS No.
NOTE
B-2
101 016J 0 011 ASSY,HOOK(FRONT HOOK) 1 1 1 1 1 816B--020-101 630 091 6867
102 211D 6 162 PLATE 1 1 1 1 1 816B--020-102 630 091 6881
103 222M 1 225 SPRING,COMP 1 1 1 1 1 816B--020-103 630 092 0840
104 016S 0 775 ASSY,LEVER 1 816B--020-104 630 135 9663
104 016S 0 774 ASSY,LEVER 1 816C--020-104 630 135 9656
104 016S 0 773 ASSY,LEVER 1 816D--020-104 630 135 9649
104 016S 0 772 ASSY,LEVER 1 816W--020-104 630 135 9625
104 016S 0 771 ASSY,LEVER 1 816M--020-104 630 135 9618
105 216E 1 467 PIN,LOCATE 1 1 1 1 1 816B--020-105 630 125 4166
106 221D 0 216 SCR FLT 3X6 1 1 1 1 1 816B--020-106 411 002 2600
107 216S 2 636 LEVER 1 1 1 1 1 816B--020-107 630 126 3304
108 216E 1 465 PIN,LOCATE 1 1 1 1 1 816B--020-108 630 125 4098
109 216E 1 468 PIN,LOCATE 1 1 1 1 1 816B--020-109 630 125 4487
110 222N 1 210 SPRING,TENSION 1 1 1 1 1 816B--020-110 630 093 3680
111 221E 0 596 SCR TRS 3X6 1 1 1 1 1 816B--020-111 411 152 8101
112 221A 0 338 BOLT,HEX-SCT(BUTTON HEAD) 2 2 2 2 2 816B--020-112 630 131 6369
113 221H 0 281 WASHER SPR 3 2 2 2 2 2 816B--020-113 411 141 2806
114 221H 0 312 WASHER V 3X7X0.5 2 2 2 2 2 816B--020-114 411 141 3902
TF-0829
TF-0830
TF-0831
TF-0832
TF-0833
0404-001
0
テープフィーダ
T
APE FEEDER
TF-0829, 0830, 0831, 0832, 0833
TF-0829, 0830, 0831, 0832, 0833
Fig. B-3
テープ駆動部
T
ape Driving Section
207
208
203
201
202
209
218
219
210
220
206
205
204
212
213
211
217
214
215
216
