1002-004 Key No. P AR T No. P AR T NAME Q’ty REMARKS OLD P AR TS No. NOTE B-3 201 223S 0 168 SPROCKET 1 1 816B--020-201 630 151 1719 201 223S 0 159 SPROCKET 1 1 816D--020-201 630 142 6099 201 223S 0 158 SPROCKET 1 816…
0404-001
0
テープフィーダ
T
APE FEEDER
TF-0829, 0830, 0831, 0832, 0833
TF-0829, 0830, 0831, 0832, 0833

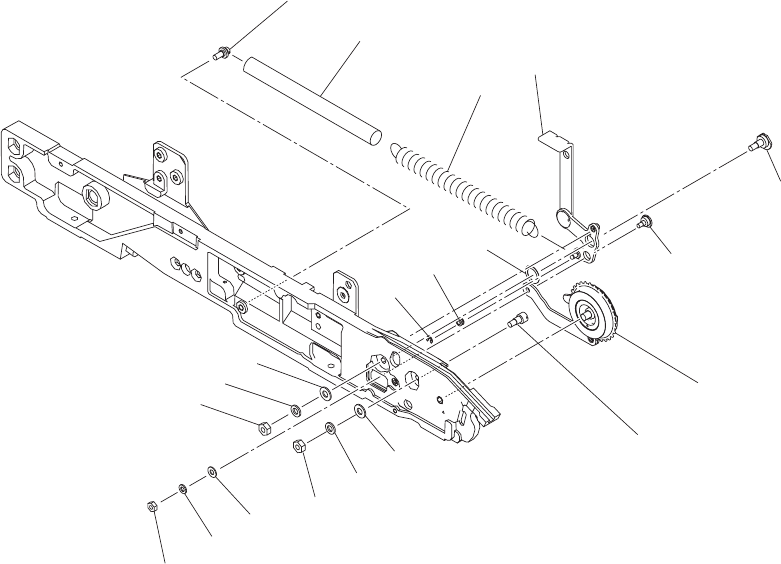

Fig. B-3
テープ駆動部
T
ape Driving Section
207
208
203
201
202
209
218
219
210
220
206
205
204
212
213
211
217
214
215
216
1002-004
Key No. PART No. PART NAME Q’ty REMARKS OLD PARTS No.
NOTE
B-3
201 223S 0 168 SPROCKET 1 1 816B--020-201 630 151 1719
201 223S 0 159 SPROCKET 1 1 816D--020-201 630 142 6099
201 223S 0 158 SPROCKET 1 816M--020-201 630 142 6082
202 216E 1 456 PIN,LOCATE 1 1 816B--020-202 630 124 5096
202 216E 1 659 PIN,LOCATE 1 1 1 816D--020-202 630 149 1400
203 216E 1 522 PIN,LOCATE 1 1 816B--020-203 630 132 7402
203 216E 1 638 PIN,LOCATE 1 1 1 816D--020-203 630 146 7627
204 221F 0 082 NUT HEX 4 1 1 1 1 1 816B--020-204 411 141 0307
205 221H 0 284 WASHER SPR 4 1 1 1 1 1 816B--020-205 411 141 2905
206 221H 0 315 WASHER V 4X9X0.8 1 1 1 1 1 816B--020-206 411 141 4008
207 016S 0 741 ASSY,LEVER 1 1 816B--020-207 630 132 7433
207 016S 0 742 ASSY,LEVER 1 1 1 816D--020-207 630 132 7440
208 216E 1 523 PIN,LOCATE 1 1 1 1 1 816B--020-208 630 132 7419
209 216A 0 833 COLLAR 1 1 1 1 1 816B--020-209 630 088 5088
210 216A 1 140 COLLAR 1 1 1 1 1 816B--020-210 630 125 9055
211 216J 0 393 HOOK 1 1 1 1 1 816B--020-211 630 091 7956
212 222N 1 337 SPRING,TENSION 1 1 1 1 1 816B--020-212 630 125 6603
213 225G 0 197 TUBE 1 1 1 1 1 816B--020-213 630 093 9798
214 221F 0 082 NUT HEX 4 1 1 1 1 1 816B--020-214 411 141 0307
215 221H 0 284 WASHER SPR 4 1 1 1 1 1 816B--020-215 411 141 2905
216 221H 0 315 WASHER V 4X9X0.8 1 1 1 1 1 816B--020-216 411 141 4008
217 221F 0 079 NUT HEX 3 1 1 1 1 1 816B--020-217 411 140 9905
218 221H 0 281 WASHER SPR 3 1 1 1 1 1 816B--020-218 411 141 2806
219 221H 0 312 WASHER V 3X7X0.5 1 1 1 1 1 816B--020-219 411 141 3902
220 221K 0 095 RING E 2 1 1 1 1 1 816B--020-220 411 000 9304
TF-0829
TF-0830
TF-0831
TF-0832
TF-0833
1002-002
12
テープフィーダ
TAPE FEEDER
TF-0829, 0830, 0831, 0832, 0833
TF-0829, 0830, 0831, 0832, 0833

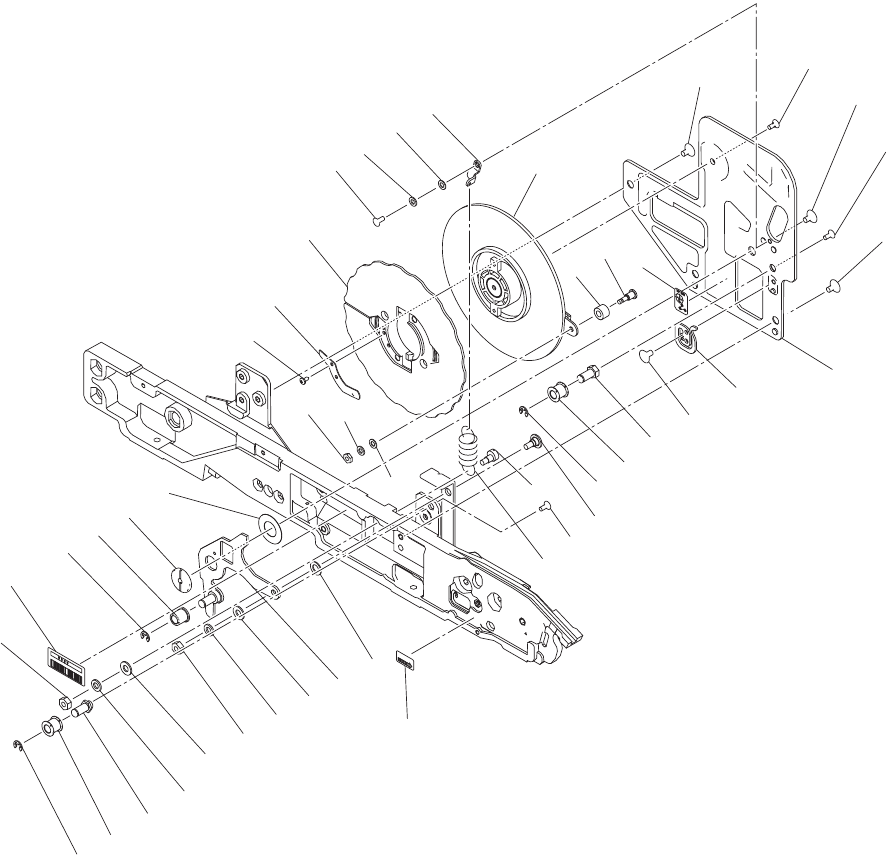

Fig. B-4
カバーテープ巻取り部
Cover Tape Winding Section
332
308
310
323
324
322
323
324
303
304
322
305
336
331
327
328
332
306
307
329
312
302
309
332
308
326
327
314
328
315
316
319
330
313
301
329
325
325
321
325
318
317
320
333
335
334
