0501-001
0
TAG ASSY(ACV) TAG ASSY(ACV)

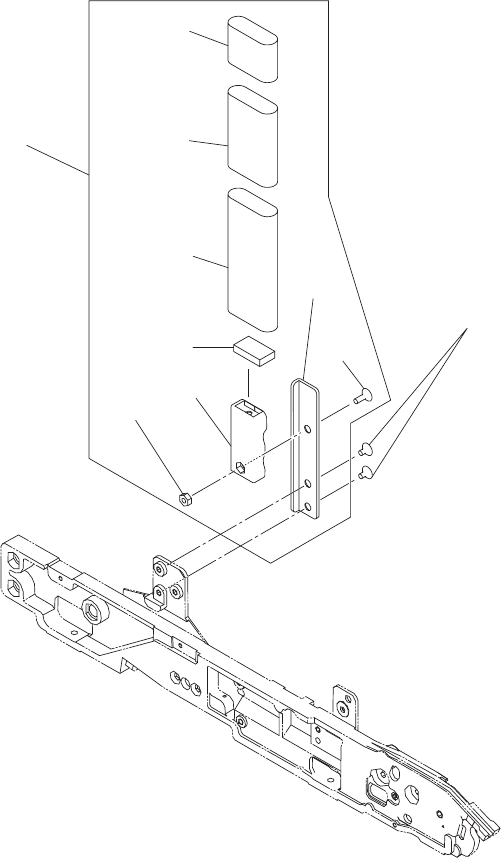

Fig. YB-1 TY-0829, 0830, 0831, TY-0829, 0830, 0831,
0832, 0833 0832, 0833
1-03
1-07
1-06
1-05
1-01
1-02
1-04
2
1
1-08
1002-002
Key No. PART No. PART NAME Q’ty REMARKS OLD PARTS No.
NOTE
1 011F 0 107 ASSY,BRACKET 1 (BLUE)
816YB-010-001 630 122 5975
1 011F 0 106 ASSY,BRACKET 1 (RED)
816YC-010-001 630 122 5968
1 011F 0 105 ASSY,BRACKET 1 (YELLOW+BLACK
+BLUE)
816YD-010-001 630 122 5951
1 011F 0 104 ASSY,BRACKET 1 (YELLOW)
816YW-010-001 630 122 5944
1 011F 0 103 ASSY,BRACKET 1 (YELLOW+BLACK
+YELLOW)
816YM-010-001 630 122 5937
1 -01 211F 7 734 BRACKET(GRIP) 1 1 1 1 1 630 121 0995
1 -02 211F 5 084 BRACKET 1 1 1 1 1 630 091 7253
1 -03 221F 0 082 NUT HEX 4 1 1 1 1 1 411 141 0307
1 -04 221D 0 219 SCR FLT 4X10 1 1 1 1 1 411 113 4708
1 -05 23N2 0 035 TUBE,WIRING 1 BLUE 630 039 7086
1 -05 23N2 0 033 TUBE,WIRING 1 RED 630 039 7062
1 -05 23N2 0 034 TUBE,WIRING 1 1 1 YELLOW 630 039 7079
1 -06 23N2 0 056 TUBE,WIRING 1 1 BLACK 630 068 4810
1 -07 23N2 0 066 TUBE,WIRING 1 BLUE 630 083 6929
1 -07 23N2 0 067 TUBE,WIRING 1 YELLOW 630 084 0728
1 -08 4U25 0 147 UNIT,I/O 1 1 1 1 1 630 121 4122
2 221D 0 224 SCR FLT 4X6 2 2 2 2 2 816YB-010-002 411 140 7208
