0501-002 4 小リールホルダ RL-0810S SMALL REEL HOLDER RL-0810S Fig. BS-1 8mm 幅テープフィーダ用 FOR 8mm T APE FEEDER 1 8 7 6 2 3 4 9 8 5 10
1002-003
Key No. PART No. PART NAME Q’ty REMARKS OLD PARTS No.
NOTE
B-4
301 211D 9 607 PLATE 1 1 1 1 1 816B--020-301 630 127 0050
302 216E 0 917 PIN,LOCATE 1 1 1 1 1 816B--020-302 630 091 8007
303 211E 0 687 SPACER 1 1 1 1 1 816B--020-303 630 092 9393
304 016S 0 695 ASSY,LEVER 1 1 816B--020-304 630 127 0159
304 016S 0 694 ASSY,LEVER 1 1 1 816D--020-304 630 127 0142
305 216E 1 458 PIN,LOCATE 1 1 1 1 1 816B--020-305 630 124 9872
306 216A 0 834 COLLAR 1 1 1 1 1 816B--020-306 630 088 5095
307 213C 0 116 ROLLER 1 1 1 1 1 816B--020-307 630 097 3075
308 213C 0 092 ROLLER 2 2 2 2 2 816B--020-308 630 092 0338
309 216F 0 727 PIN,GUIDE 1 1 1 1 1 816B--020-309 630 091 9851
310 216F 0 727 PIN,GUIDE 1 1 1 1 1 816B--020-310 630 091 9851
312 216E 1 477 PIN,LOCATE 1 1 1 1 1 816B--020-312 630 126 3052
313 211F 8 388 BRACKET 1 1 1 1 1 816B--020-313 630 127 0890
314 213D 0 970 DISK(REEL_DRIVE 1 1 1 1 1 816B--020-314 630 108 7214
315 213C 0 117 ROLLER 1 1 1 1 1 816B--020-315 630 097 7721
316 216E 1 062 PIN,LOCATE 1 1 1 1 1 816B--020-316 630 097 7738
317 222N 1 233 SPRING,TENSION 1 816B--020-317 630 095 4531
317 222N 1 222 SPRING,TENSION 1 816C--020-317 630 093 8371
317 222N 1 212 SPRING,TENSION 1 1 1 816D--020-317 630 093 3703
318 013D 0 043 ASSY,DISK 1 1 1 1 1 816B--020-318 630 095 6603
319 211D 9 623 PLATE 1 1 1 816B--020-319 630 127 1927
319 211D 9 624 PLATE 1 1 816C--020-319 630 127 1934
320 222Q 0 074 SPRING,FLAT 1 1 1 1 1 816B--020-320 630 100 5867
321 221D 0 134 MACHINE SCREW 1 1 1 1 1 816B--020-321 630 093 0856
322 221F 0 082 NUT HEX 4 2 2 2 2 2 816B--020-322 411 141 0307
323 221H 0 284 WASHER SPR 4 2 2 2 2 2 816B--020-323 411 141 2905
324 221H 0 315 WASHER V 4X9X0.8 2 2 2 2 2 816B--020-324 411 141 4008
325 221D 0 224 SCR FLT 4X6 4 4 4 4 4 816B--020-325 411 140 7208
326 221F 0 101 NUT HEX 3 1 1 1 1 1 816B--020-326 411 141 0109
327 221H 0 281 WASHER SPR 3 2 2 2 2 2 816B--020-327 411 141 2806
328 221H 0 338 WASHER F 3X6X0.5 2 2 2 2 2 816B--020-328 411 141 5807
329 221D 0 216 SCR FLT 3X6 2 2 2 2 2 816B--020-329 411 002 2600
330 221D 0 178 MACHINE SCREW 1 1 1 1 1 816B--020-330 630 139 4657
331 221E 0 496 SCR PAN 3X4 1 1 1 1 1 816B--020-331 630 127 4564
332 221K 0 096 RING E 3 3 3 3 3 3 816B--020-332 411 000 9809
333 221D 0 065 MACHINE SCREW(TAP PAN2X5) 2 2 2 2 2 816B--020-333 630 037 3042
334 6P46 0 118 NAME PLATE,INDEX 1 1 1 1 1 816B--020-334 630 125 6436
335 6P46 0 119 NAME PLATE,INDEX 1 1 1 1 1 816B--020-335 630 125 7129
336 0804 0 001 NAME PLATE 1 1 1 1 1 753B--010-336
TF-0829
TF-0830
TF-0831
TF-0832
TF-0833
0501-002
4

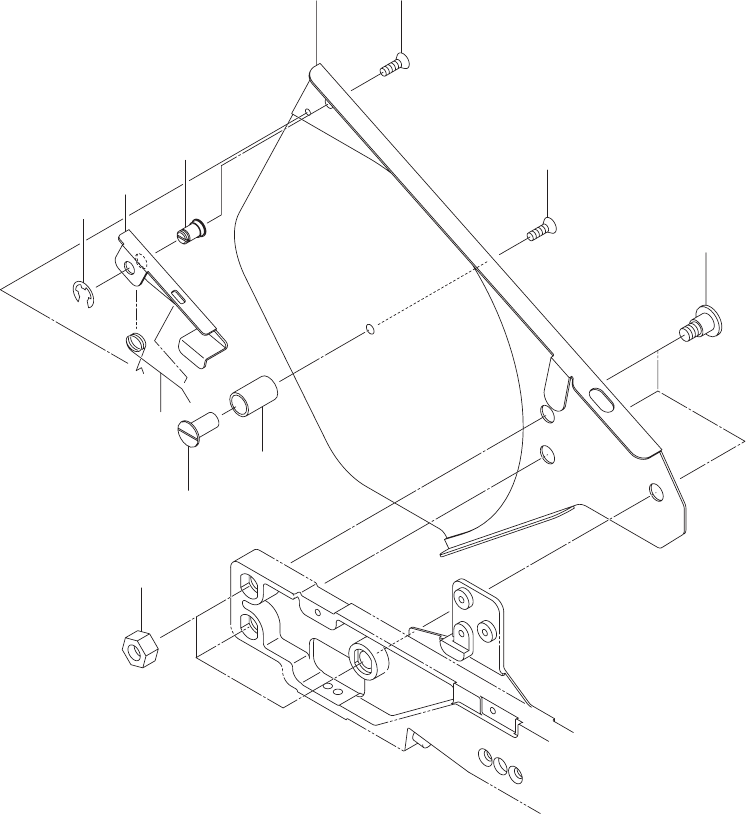

小リールホルダ
RL-0810S
SMALL REEL HOLDER RL-0810S
Fig. BS-1 8mm
幅テープフィーダ用
FOR 8mm TAPE FEEDER
1
8
7
6
2
3
4
9
8
5
10
1002-003
Key No. PART No. PART NAME Q’ty REMARKS OLD PARTS No.
NOTE
BS-1
1 210B 2 709 FRAME 1 753BS-010-001 630 095 6757
2 216E 1 595 PIN,LOCATE 1 753BS-010-002 630 138 4214
3 222P 0 066 SPRING,TORSION 1 753BS-010-003 630 062 5202
4 216E 1 594 PIN,LOCATE 1 753BS-010-004 630 138 4207
5 221E 0 186 BOLT 3 753BS-010-005 630 095 6825
6 216S 2 159 LEVER 1 753BS-010-006 630 096 5162
7 221K 0 098 RING E 5 1 753BS-010-007 411 001 0201
8 221E 0 045 BOLT(FLT HEX-SCT) 2 753BS-010-008 630 036 0974
9 221F 0 108 NUT HEX 6 3 753BS-010-009 411 004 6903
10 216A 1 250 COLLAR 10 753BS-010-010 630 135 4835
RL-0810S
