1002-003 Key No. P AR T No. P AR T NAME Q’ty REMARKS OLD P AR TS No. NOTE B-1 1 210B 3 786 FRAME 1 816B--020-001 630 131 2422 1 210B 3 785 FRAME 1 816C--020-001 630 131 2415 1 210B 3 784 FRAME 1 1 816D--020-001 630 131…
0404-001
16
15
10
16
15
9
11
12
13
11
12
13
1
4
3
2
2
14
19
8
5-03
5-07
5-06
5-05
5-01
5-02
5-04
14
6
17
7
5
18
テープフィーダ
T
APE FEEDER
TF-0829, 0830, 0831, 0832, 0833
TF-0829, 0830, 0831, 0832, 0833

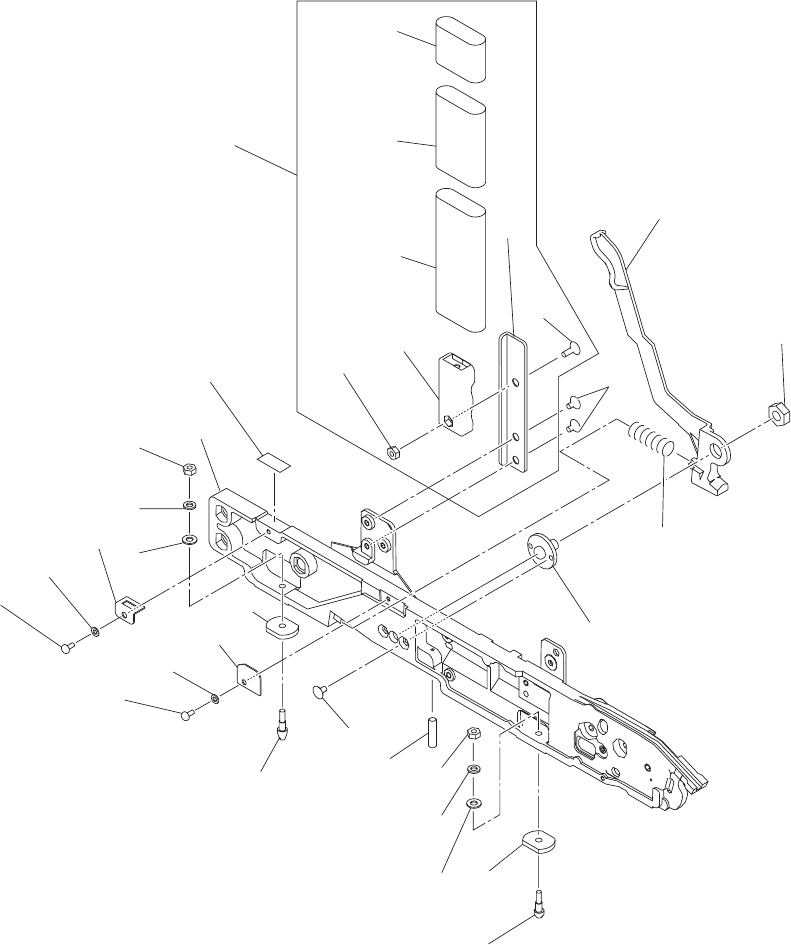

Fig. B-1
フレーム部
Frame Section
1002-003
Key No. PART No. PART NAME Q’ty REMARKS OLD PARTS No.
NOTE
B-1
1 210B 3 786 FRAME 1 816B--020-001 630 131 2422
1 210B 3 785 FRAME 1 816C--020-001 630 131 2415
1 210B 3 784 FRAME 1 1 816D--020-001 630 131 2408
1 210B 3 783 FRAME 1 816W--020-001 630 131 2392
2 211D 1 515 PLATE 2 2 2 2 2 816B--020-002 630 039 3002
3 216E 0 207 PIN,LOCATE 1 1 1 1 1 816B--020-003 630 039 3187
4 216E 0 209 PIN,LOCATE 1 1 1 1 1 816B--020-004 630 039 3200
5 011F 0 141 ASSY,BRACKET 1 (BLUE)
816B--020-005 630 126 0150
5 011F 0 140 ASSY,BRACKET 1 (RED)
816C--020-005 630 126 0143
5 011F 0 139 ASSY,BRACKET 1 (YELLOW+BLACK
+BLUE)
816D--020-005 630 126 0136
5 011F 0 138 ASSY,BRACKET 1 (YELLOW)
816W--020-005 630 126 0129
5 011F 0 137 ASSY,BRACKET 1 (YELLOW+BLACK
+YELLOW)
816M--020-005 630 126 0112
5 -01 211F 7 734 BRACKET(GRIP) 1 1 1 1 1 630 121 0995
5 -02 211F 5 084 BRACKET 1 1 1 1 1 630 091 7253
5 -03 221F 0 082 NUT HEX 4 1 1 1 1 1 411 141 0307
5 -04 221D 0 219 SCR FLT 4X10 1 1 1 1 1 411 113 4708
5 -05 23N2 0 035 TUBE,WIRING 1 BLUE 630 039 7086
5 -05 23N2 0 033 TUBE,WIRING 1 RED 630 039 7062
5 -05 23N2 0 034 TUBE,WIRING 1 1 1 YELLOW 630 039 7079
5 -06 23N2 0 056 TUBE,WIRING 1 1 BLACK 630 068 4810
5 -07 23N2 0 066 TUBE,WIRING 1 BLUE 630 083 6929
5 -07 23N2 0 067 TUBE,WIRING 1 YELLOW 630 084 0728
6 216S 1 015 LEVER 1 1 1 1 1 816B--020-006 630 044 3493
7 222M 1 005 SPRING,COMP 1 1 1 1 1 816B--020-007 630 010 5957
8 216E 0 430 PIN,LOCATE 1 1 1 1 1 816B--020-008 630 054 4817
9 211D 6 164 PLATE(TAPE GUIDE) 1 1 1 1 1 816B--020-009 630 091 6904
10 211D 2 911 PLATE 1 1 1 1 1 816B--020-010 630 055 2683
11 221F 0 082 NUT HEX 4 2 2 2 2 2 816B--020-011 411 141 0307
12 221H 0 284 WASHER SPR 4 2 2 2 2 2 816B--020-012 411 141 2905
13 221H 0 315 WASHER V 4X9X0.8 2 2 2 2 2 816B--020-013 411 141 4008
14 221D 0 224 SCR FLT 4X6 4 4 4 4 4 816B--020-014 411 140 7208
15 221H 0 280 WASHER SPR 3 2 2 2 2 2 816B--020-015 411 086 4408
16 221E 0 497 SCR PAN 3X6 2 2 2 2 2 816B--020-016 411 041 8908
17 221F 0 018 NUT,HEX 1 1 1 1 1 816B--020-017 630 000 9859
18 23R1 0 011 ACCESSORY,LIGHT 1 1 1 1 1 816B--020-018 630 037 2502
19 216E 0 998 PIN,LOCATE 1 1 1 1 1 816B--020-019 630 094 1951
TF-0829
TF-0830
TF-0831
TF-0832
TF-0833
0501-002
テープフィーダ
T
APE FEEDER
TF-0829, 0830, 0831, 0832, 0833
TF-0829, 0830, 0831, 0832, 0833
Fig. B-2
サプレッサ部
Suppressor Section
109
112
113
114
102
101
107
108
105
111
110
103
104
106
