FCS 使用说明书 1-6 1-3-2 测定的准备 (1) 模具基板的方向 在实施 FC S 时， 请设置模具基板 使“ Fr ont 片” 总在前面 、表面位 置 处。 图 1-4 前侧片 (2) 粘贴标签与 硅胶片 的粘贴 将粘 贴标签 按照下图所示粘贴至 玻璃模具基板。 图 1-5 粘贴标签与 硅胶片的 位置 除去最外圈， 对 216 点（ 12×18 ）标 记 ，请 按照每 9 点（ 3×3 ） 标记上均 等地粘贴 1 片 粘贴…
FCS使用说明书
1-5
表
1-3
塑料盒内的零件
品名
数量
货号
FCS模具芯片B 2个
40020304
校准片G 1张
40011453
校准片G2 1张
40190605
纸 1张

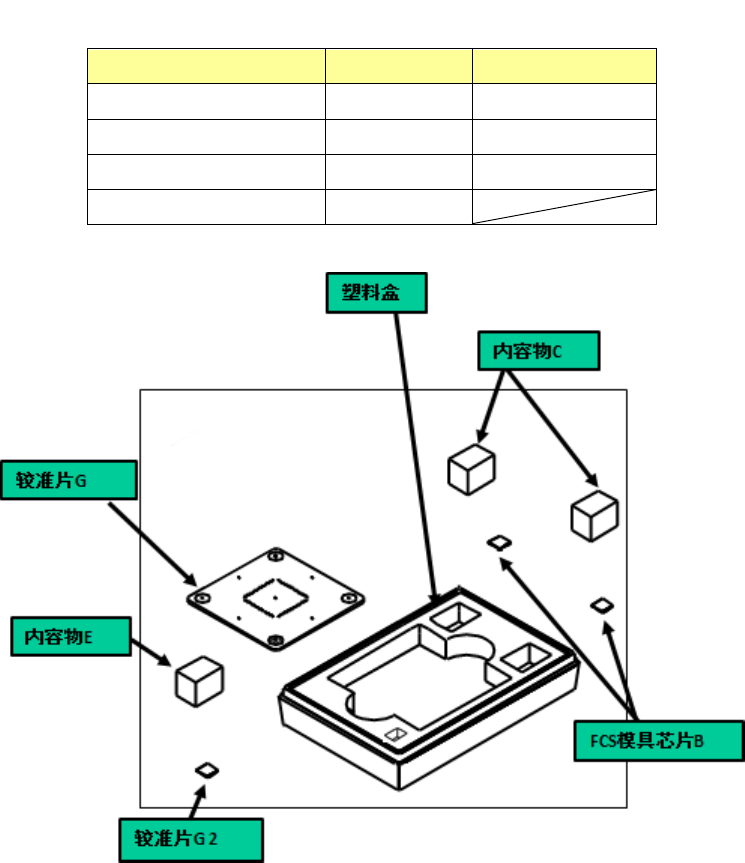

图
1-3
塑料盒内的配置图
FCS使用说明书
1-6
1-3-2 测定的准备
(1)
模具基板的方向
在实施 FCS 时，请设置模具基板使“Front 片”总在前面、表面位置处。

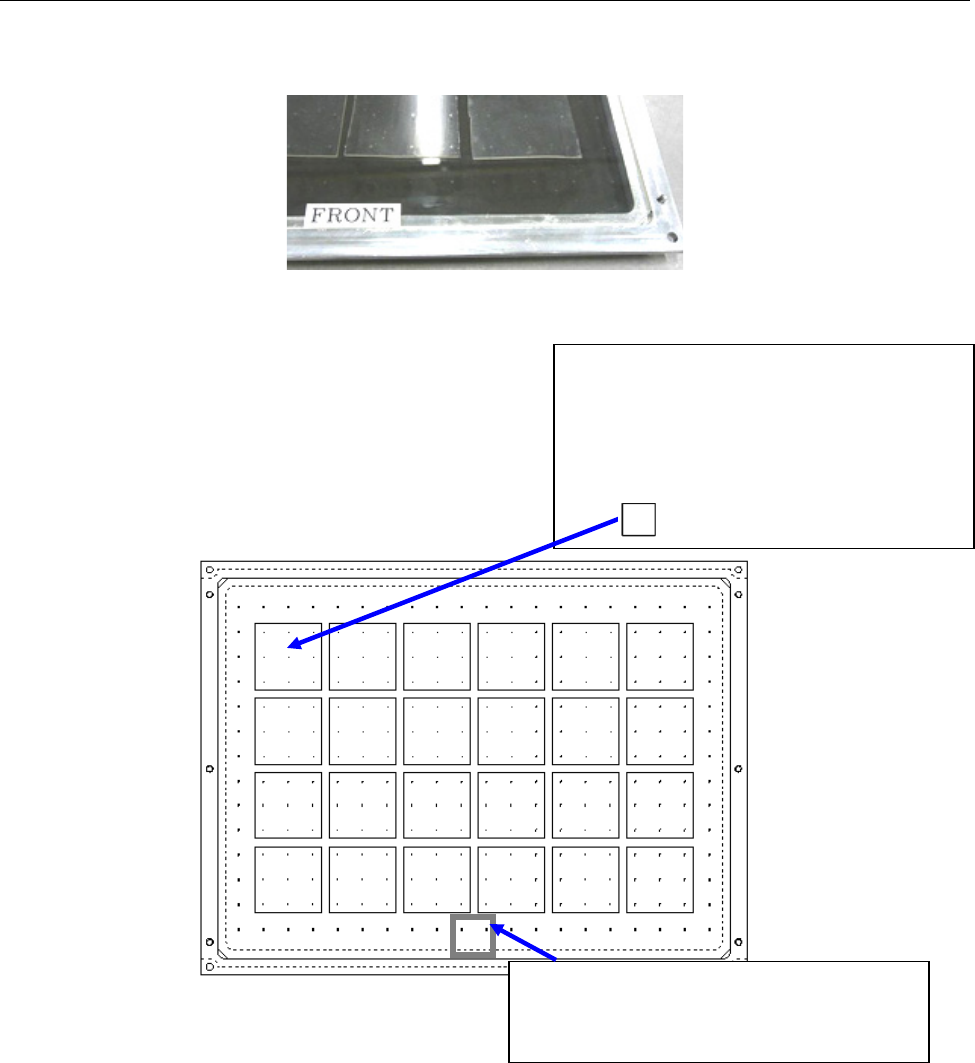

图
1-4
前侧片
(2)
粘贴标签与硅胶片的粘贴
将粘贴标签按照下图所示粘贴至玻璃模具基板。
图
1-5
粘贴标签与硅胶片的位置
除去最外圈，对
216
点（
12×18
）标记，请
按照每 9 点（3×3）标记上均等地粘贴 1 片
粘贴标签（□40mm）。
注意：请在 9 点的四角标记位置沿 XY 方向
各自保留 2mm 以上的余量进行粘贴。
请粘贴
1
张硅胶片（□
20mm
）。
粘贴时请相对 2 个标记左右均等，且避开粘
贴标签和铝框。
FCS使用说明书
1-7
(3)
使用模具时的注意事项
使用各个模具时，请注意以下事项。
粘贴标签时的注意事项
• 如玻璃面上有脏污，请用镜片布等将其擦除。
• 黏贴时不要有气泡、灰尘、垃圾进入。
• 硅胶片要贴在图形中央部分。
•
粘贴标签
属于损耗品。当受到污染或剥离时，请更换之。
使用
FCS
模具芯片
B
时的注意事项
• 赤手触摸会导致其表面污染，从而生锈。
• 如零件污染，会导致发生误差。请擦拭干净之后再使用。
• 如有缺角、生锈者，请换用新品。
使用裸片时的注意事项
• 附着了指纹或沾污时，请使用镜头布等擦拭干净。
• 请不要使用带划痕的，而更换为新的物品。
使用模具基板时，请绝对不要使用基准销、从动销、支承销。如使用这些销类，
有可能造成模具基板裂开。
FCS
实施前，请确认搬送轨道的基板按压部分是否夹入了芯片等。
如果夹入，夹紧时模具基板可能会裂开。
实施
FCS
之前，请检查粘贴标签上有无元件附着。如有元件附着，会影响到贴装精度，
故请将其除去。
预热
在刚接通电源等情况下，装置温度尚未稳定，在这种状态下不能取得正确的贴装精度。
请用温度指定预热功能事先进行预热，直至
监控器温度达到
30
℃
，
放置
30
分钟左右
后再实施
FCS。
注意
