FCS 使用说明书 2- 15 注意 : 于 FCS 设定值 ( 测量值 ) 的保存 在各种 偏移量取得对话 框 ( 测量用对话框 ) 中有 [OK] 和 [ 取消 ] 按钮。 即使选择 [OK] ，也不 保存 此时的 数据。 若按下了 [F CS 设定 ] 画面中的 [OK] 按钮，则显示是否 实施保存的 对话 框。在该对话框中选择 [ 是 ] ， 则保存初期数据 。 对话框上的各按 钮 操作 结果，如 表 2- 11 设定值 保存 …
FCS使用说明书
2-14
输出贴片综合偏移量
在[贴片精度结果] 画面，按下[贴片综合输出] 按钮，则显示[贴片综合偏移量输出] 画面。
在该画面，将 FCS 生产动作中所取得的贴片综合偏移量更新为 MS 参数等，实施与贴片综合偏
移量相关的设定。
同时显示激光识别结果和视觉识别结果。
图
2-12

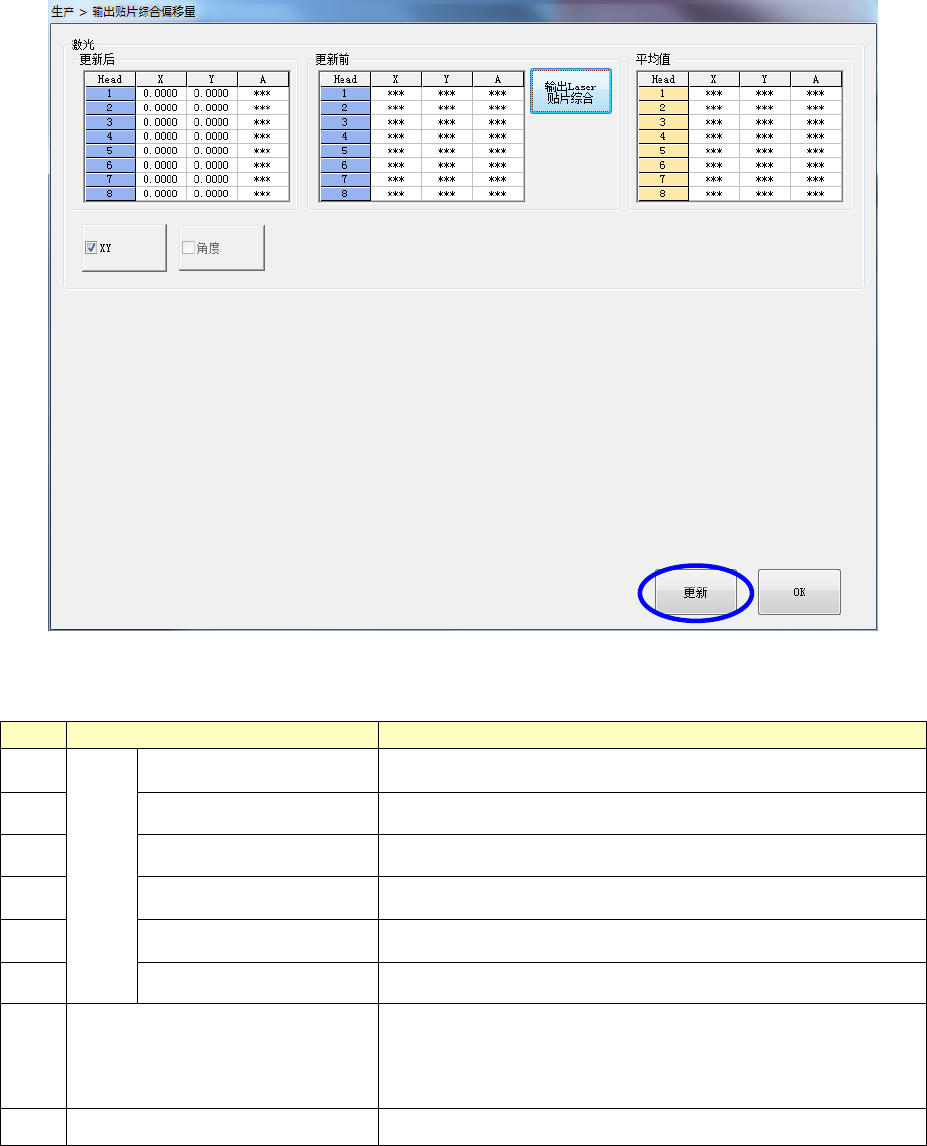

贴片综合偏移量输出画面
表
2-10
贴片综合偏移量输出项目（激光）
No.
项目
处理
1
激光
读入贴片综合偏移量
显示从 MS 参数控制数据文件取得的贴片综合偏移量。
2
输出的贴片综合偏移量 显示由贴片结果求出的新的贴片综合偏移量。
3
平均值 显示各贴片头的贴片综合偏移量的误差平均值。
4
输出 Vision 贴片综合 以 csv 文件输出各贴片头贴片综合偏移量值。
5 XY 对更新的贴片综合偏移量值仅显示 XY。
6
角度 对更新的贴片综合偏移量值仅显示角度。
7
更新
设定新的贴片综合偏移量。
不实施对 MS 参数控制数据文件的写入。
向 MS 参数控制数据文件写入时，确认是否跳过 [FCS 设定
]
画面。
8 OK
跳过[贴片综合偏移量输出] 画面，显示[贴片精度结果]
画面。
FCS使用说明书
2-16
2-2-5 取得角度偏移量
角度偏移量，通 过 OCC识别FCS模具芯片B，当 识别结果没有问题时，由对象贴片头进行吸取、贴片，
并再次由OCC实施识别。
[1轴的动作]
① 识别基板上的 FCS 模具芯片 B (后面 OCC)
② 吸取
③ 重置贴片
④ 吸取
⑤ 旋转至贴片角度
⑥贴片
⑦ 偏差量的识别(后面 OCC)
之后，重复④～⑦ ( 0,90,180,270 共计 4 次)。
取得角度偏移量，在 [FCS 设定] 画面，勾选了[角度贴片综合偏移量] 的 [实施角度调整] 或者[初
始化后，调整执行角度] 中的任何一个状态下 ，按 下 [执行调整生产] 按钮，即开始执行取得动作。
图
2-14 FCS
模具芯片
B
贴片角度识别画面
