FCS使用说明书
2-11

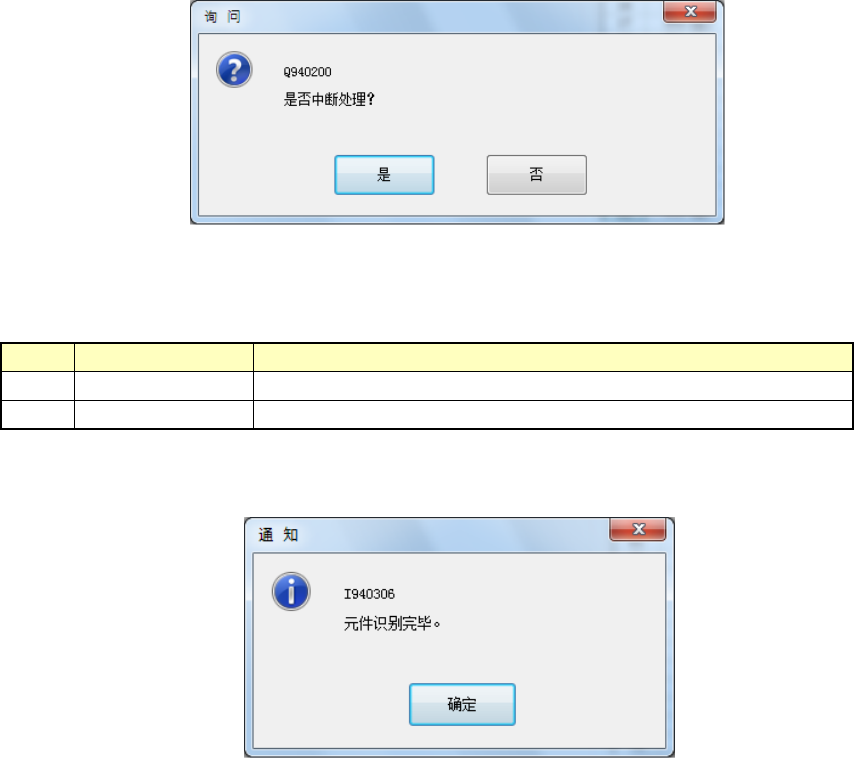

因<STOP> 开关而中断时，显示下述对话框。
中断时，在中断前废弃识别的结果。
2-9
2-8
№
按钮选择
处理
1
是
废弃识别结果，返回
[
识别贴片元件
]
画面。
2
否
不中断，继续进行识别动作。
完成全部贴片点的识别后，显示完成通知对话框。
2-10
完成识别后，显示结果。
FCS使用说明书
2-12

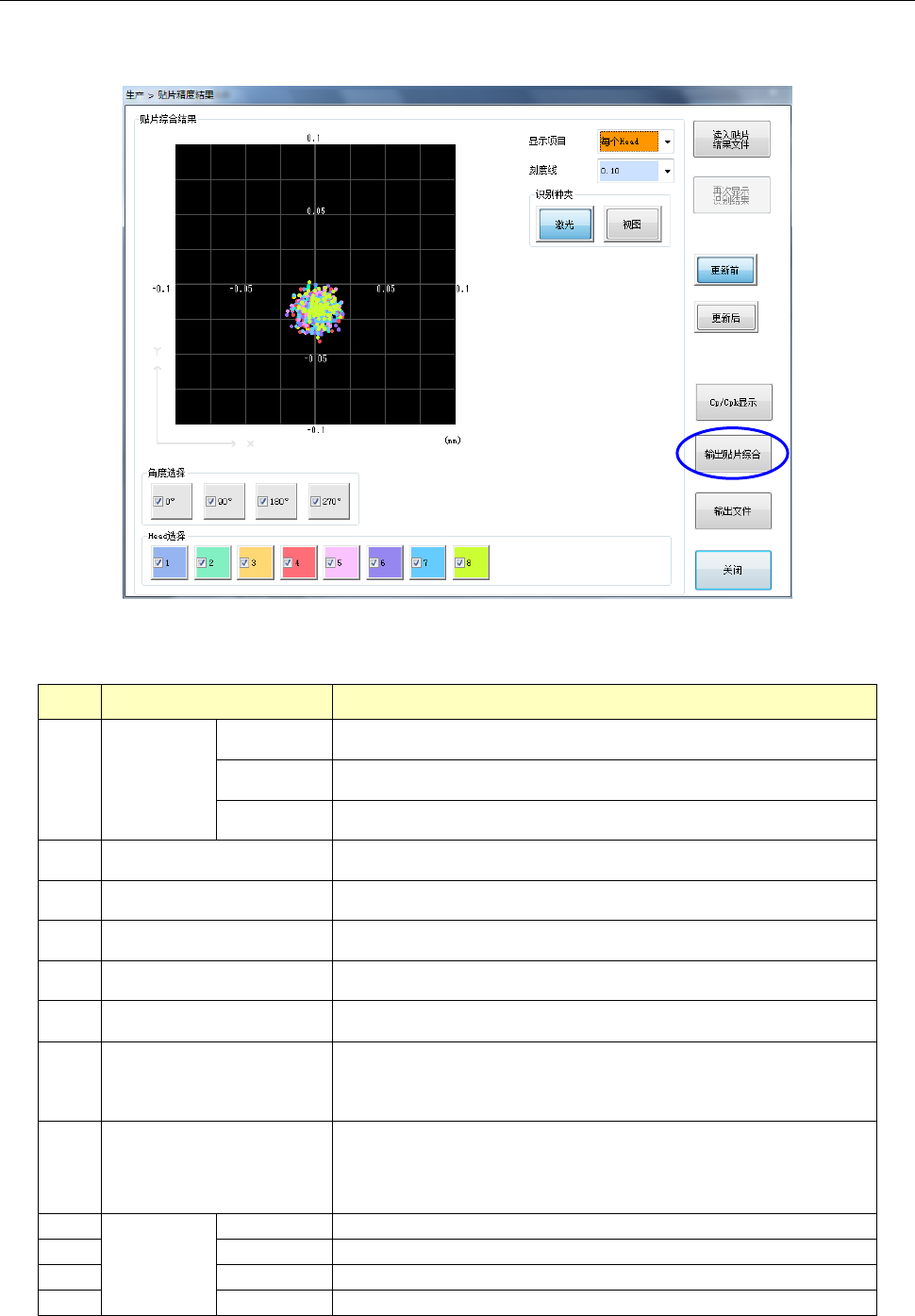

2-2-4 识别结果显示（激光）
在完成识别贴片元件后，自动显示下图所示的[贴片精度结果] 画面。
在[FCS设置画面]，按下[显示贴片综合偏移量]-[激光] 按钮，也显示相同的画面。
2-11
2-9
No.
项目
处理
1
显示项目
装置整体
显示装置整体的贴片结果。对各贴片头区分颜色
(2
色
)
。
各个贴片头
显示各个贴片头的贴片结果。对各吸嘴区分颜色
(6
色
)
。
各个吸嘴 显示各个吸嘴的贴片结果。对各角度区分颜色(4 色)。
2
刻度
变更贴片结果的散布图的刻度。
3
阈值
设定贴片结果的阈值。删除贴片误差较大的贴片点。
4
识别种类
可以切换激光识别和视觉识别的安装结果的显示。
5
更新前
以散布图显示
FCS
生产时的识别结果。
6
更新后
以散布图的形式，显示偏移量更新后的贴片示意图。
7
Head1-8
在
[
显示项目
]
选择
[
各个贴片头
]
，则显示各按钮的颜色。
勾选为 ON 时，显示指定贴片头的点。
勾选为 OFF 时，指定贴片头的显示为非显示。
8
0°90°180°270°
在[显示项目]选择[吸嘴毎]，则显示各按钮的颜色。
勾选为 ON 时，显示指定角度的点。
勾选为 OFF 时，指定角度为非显示。
9
贴片精度
最大值
[
显示项目
]
所选择范围的识别结果，显示最大值。
10
最小值
[
显示项目
]
所选择范围的识别结果，显示最小值。
11
平均值
[
显示项目
]
所选择范围的识别结果，求出平均值并显示。
12
3σ
由
[
显示项目
]
中选择范围的识别结果计算出偏差，并显示。
FCS使用说明书
2-13
13
CP/CPK
CP
、
CPK
由
[
显示项目
]
中选择的范围的识别结果和规格值，求 出
CP
、
CPK
并显示。
14
规定值
设定规定值。初始值
XY:0.04
、
A(θ):0.3
15
贴片结果文件读入 读取[文件输出] 中输出的 csv 文件信息，显示为散布图。
16
识别结果再显示
[读入贴片结果文件] 中读取了文件时为有效。
按下按钮，则再次显示测定的状态。
17
Cp/Cpk 显示 切换 Cp/Cpk 的显示/非显示。
18
贴片综合输出
显示[贴片综合偏移量输出] 画面。
可以进行贴片综合偏移量的更新、csv 文件输出。
19
文件输出
以 csv 文件形式，输出识别结果。
文件保存位置：D:\JUKI\DATA\FCS
文件名：FCS-RESULT_"机器 ID"_"日期时间".csv
20
关闭 返回[FCS 设定] 画面。
