FCS使用说明书
2-7
2-2 精度调整
通过精度调整，可以单独取得视图贴片综合偏移量和激光贴片综合偏移量的XY偏移量与角度偏移。
XY偏移量取得的步骤，在“2.2.2 XY偏移量取得用贴片”中进行说明。
角度偏移量取得的步骤，在“2.2.5 角度偏移量取得”中进行说明。
2-2-1 开始偏移量测定

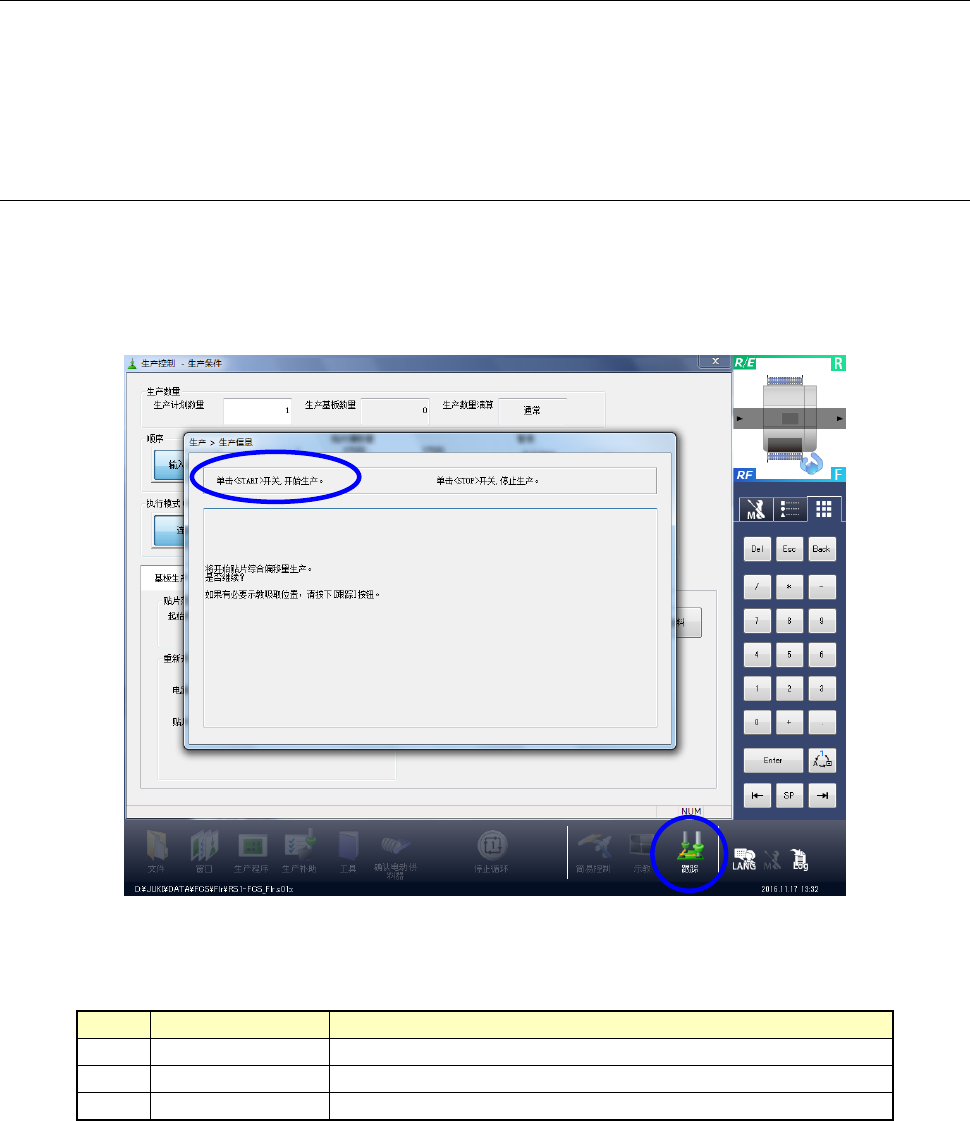

按下［FCS设定］画面的［执行调整生产］按钮，显示生产开始前对话框。
在没有进行吸取位置的示教时，请按下[追踪] 按钮，执行吸取位置的示教。
按下<START> 开关，则开始FCS生产。
2-5 FCS
2-4 FCS
No.
项目
处理
1
<START>
开关
生产开始前执行错误检查，开始
FCS
生产。
2
<STOP>
开关
中止
FCS
生产，返回
[FCS
设定
]
画面。
3
追踪
执行吸取位置的示教。
FCS使用说明书
2-8

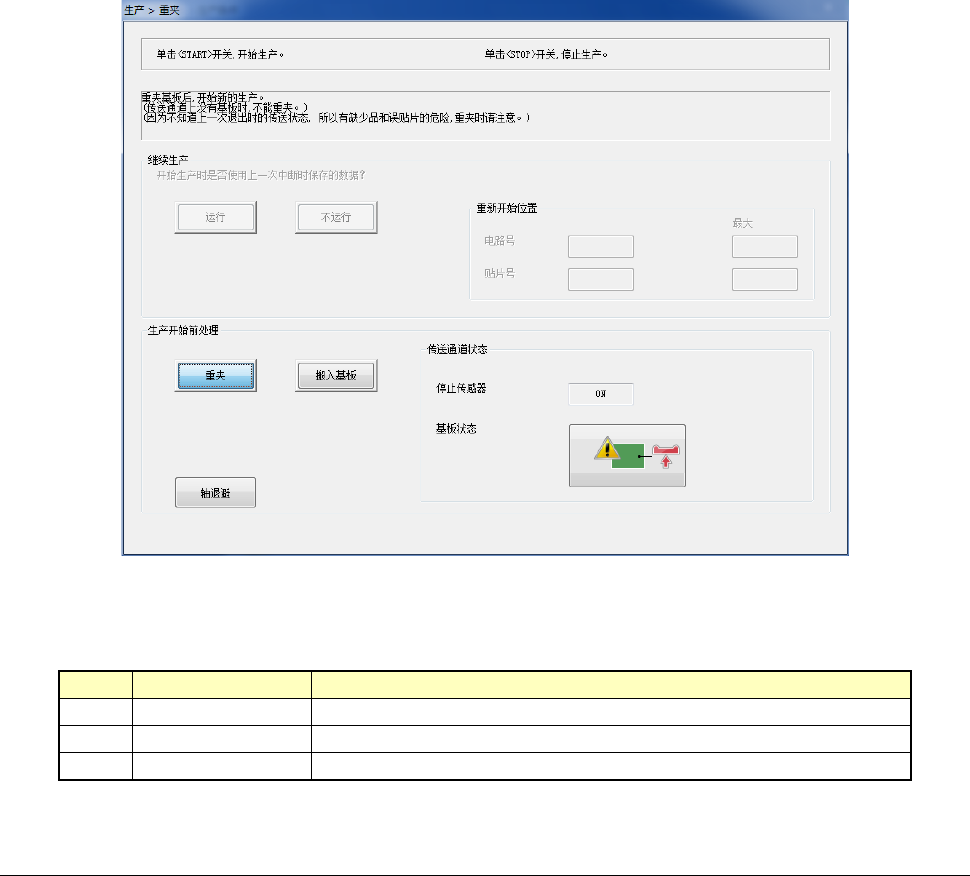

执行FCS生产时，基板安装在夹紧位置时，显示下图。
FCS生产中不执行继续生产。
按下<START> 开关，重夹后，开始FCS生产。
2-6 FCS
2-5 FCS
No.
项目
处理
1
<START>
开关
夹紧基板，开始
FCS
生产。
2
<STOP>
开关
中止
FCS
生产，返回
[FCS
设定
]
画面。
3
生产开始前处理
在生产开始时，选择
[
重夹
]
或
[
搬入基板
]
。
2-2-2 XY 偏移量取得用元件贴片
与通常的生产动作相同进行贴片。
完成贴片后，不解除基板的夹紧，就执行元件的识别动作。
FCS使用说明书
2-9
2-2-3 XY 偏移量取得用元件识别

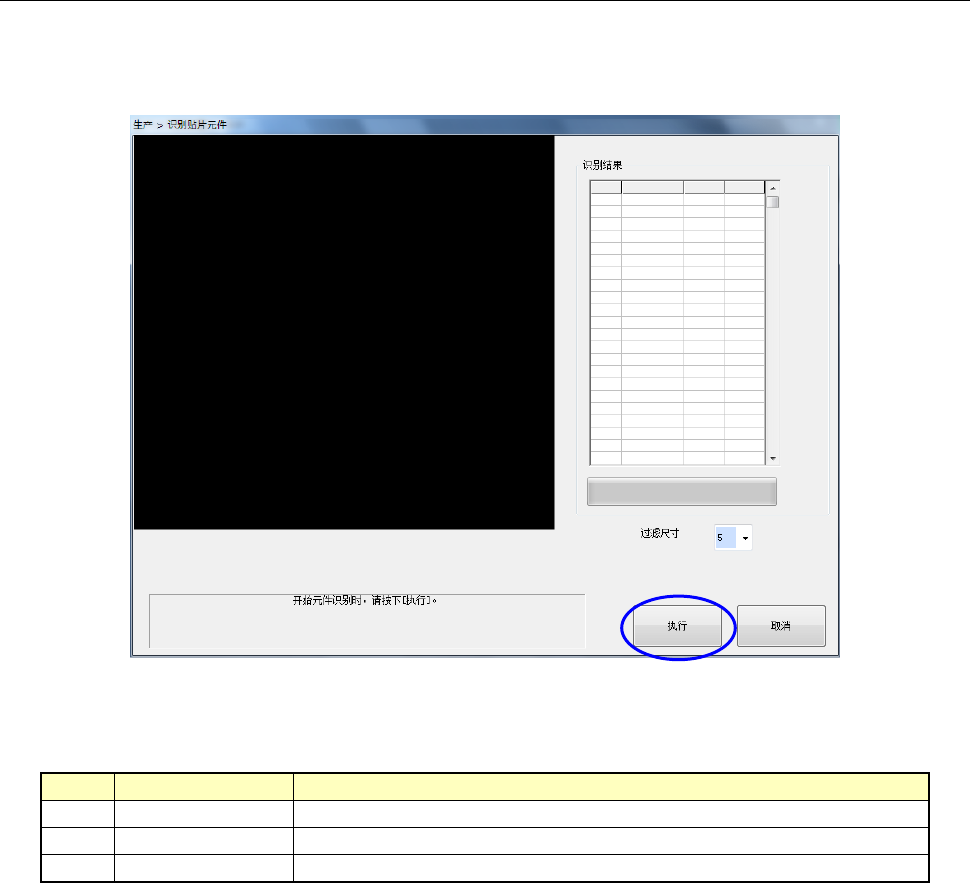

完成XY偏移量取得用元件的贴片后，将自动显示如下图所示的 [识别贴片元件] 画面。
按下[再识别贴片元件] 按钮，也会显示相同的画面。
2-7
2-6
No.
项目
处理
1
执行
开始元件识别动作。
2
取消
中止元件识别动作，返回
[FCS
设定
]
画面。
3
过滤值
设定元件识别执行时的视图识别过滤值。
(
初始值：
5)
