FCS使用说明书
2-15
:
FCS
(
)
在各种偏移量取得对话框 (测量用对话框) 中有[OK] 和 [取消]按钮。
即使选择[OK] ，也不保存此时的数据。
若按下了[FCS 设定] 画面中的 [OK] 按钮，则显示是否实施保存的对话框。在该对话框中选择
[是]，则保存初期数据。
对话框上的各按钮操作结果，如
2-11
所示。
2-13
2-11
No.
按钮选择
处理
1
是
保存设定值，返回桌面画面。
2
否
不保存设定值，返回桌面画面。
3
取消
取消结束命令
FCS使用说明书
2-16
2-2-5 取得角度偏移量
角度偏移量，通 过 OCC识别FCS模具芯片B，当 识别结果没有问题时，由对象贴片头进行吸取、贴片，
并再次由OCC实施识别。
[1轴的动作]
① 识别基板上的 FCS 模具芯片 B (后面 OCC)
② 吸取
③ 重置贴片
④ 吸取
⑤ 旋转至贴片角度
⑥贴片
⑦ 偏差量的识别(后面 OCC)
之后，重复④～⑦ ( 0,90,180,270 共计 4 次)。

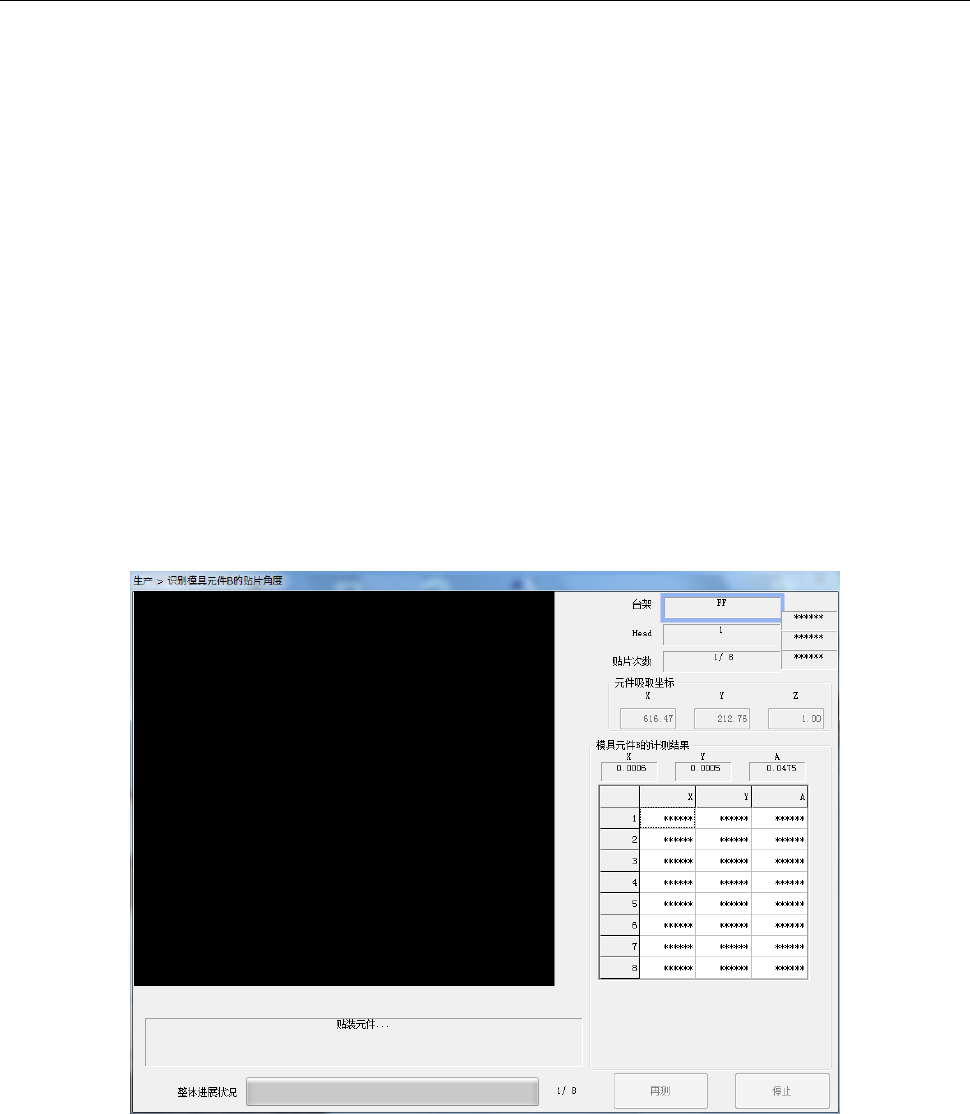

取得角度偏移量，在 [FCS 设定] 画面，勾选了[角度贴片综合偏移量] 的 [实施角度调整] 或者[初
始化后，调整执行角度] 中的任何一个状态下 ，按 下 [执行调整生产] 按钮，即开始执行取得动作。
2-14 FCS
B
FCS使用说明书
2-17

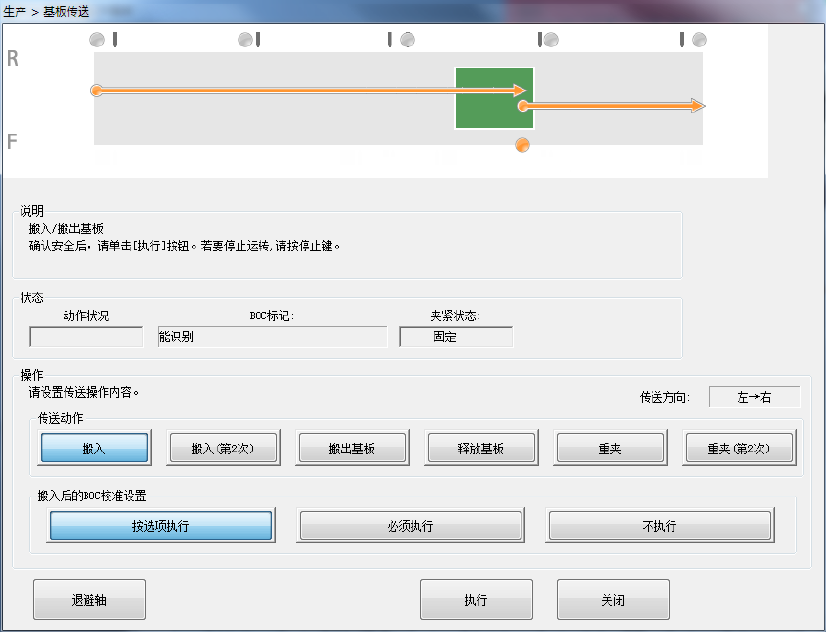

角度偏移量取得的对象贴片头所在站台的基板未夹紧时，显示下图[基板传送] 画面。
2-15
基板夹紧后， OCC移动至在元件吸取坐标所指定的位置，进行视图识别。不能识别时报错，进行示
教后，按下[重夹] 按钮。可以识别时，按照顺序取得从对象贴片头1轴至8轴的角度偏移量。
根据识别结果计算出的偏移量值可以在 [贴片综合偏移量输出] 画面进行确认，也可以在[贴片综合偏
移量输出] 画面，实施MS参数控制数据文件的更新。
(请参照「2-2-4 识别结果显示（激光）」)
● 实施示教时的注意点
实施示教时，请点击[ 元件吸取坐标 ]的编辑器。
在未选择编辑器的状态时，即使选择了示教按钮，示教画面也不启动。
・ 执行 XY 示教时
在选择了[ X ]或者[ Y ]编辑器的状态下，请选择[ 示教 ]按钮。
按照 OCC 基准启动示教画面。
・ 实施 Z 示教时
在选择了[ Z ]编辑器状态下，请选择[ 示教 ]按钮。
按照 HMS 基准启动示教画面。
