T1 - XFMR 145410 3 - 3 KVA 145410 5 -4. 25 KVA T4 - XFMR 3 PHASE 380-4 80V 145390 1 - 3 KVA 145390 2 - 6 KVA 145390 3 - 9 KVA F8 F52 F80 F80A 138431 5 CB 3P 48 0V LG DELAY 15A 138432 0 CB 3P 48 0V LG DELAY 20A 138433 0 C…

100%1 / 161
F1-12T - 1384230
CB 2P 480V LG Delay 30A
F1-12B - 1384230
CB 2P 480V LG Delay 30A
K2
(200-240V)
F11(F8)
F50
1278002
Relay Solid State 480V 75A S
1032808
Contactor AC IEC 120V 180A
1032804
Contactor AC IEC 120V 110A
K2
(380-480V)
F13-14
1384210
CB 2P 277V LG Delay 10A
K20-23
1278002
Relay Solid State 480V 75A S
Dependant on System Voltage
See Notes on Schematic Sheet 9
K22 - 3142401
Assy 10 Heat Zone SSR PCB
1384310
CB 3P 480V LG Delay 10A
1384320
CB 3P 480V LG Delay 20A
1384330
CB 3P 480V LG Delay 30A
1384215
CB 2P 480V LG Delay 15A
1384220
CB 2P 480V LG Delay 20A
1384230
CB 2P 480V LG Delay 30A
K18
1451704
Relay 1PDT 6A 230VAC
DB1

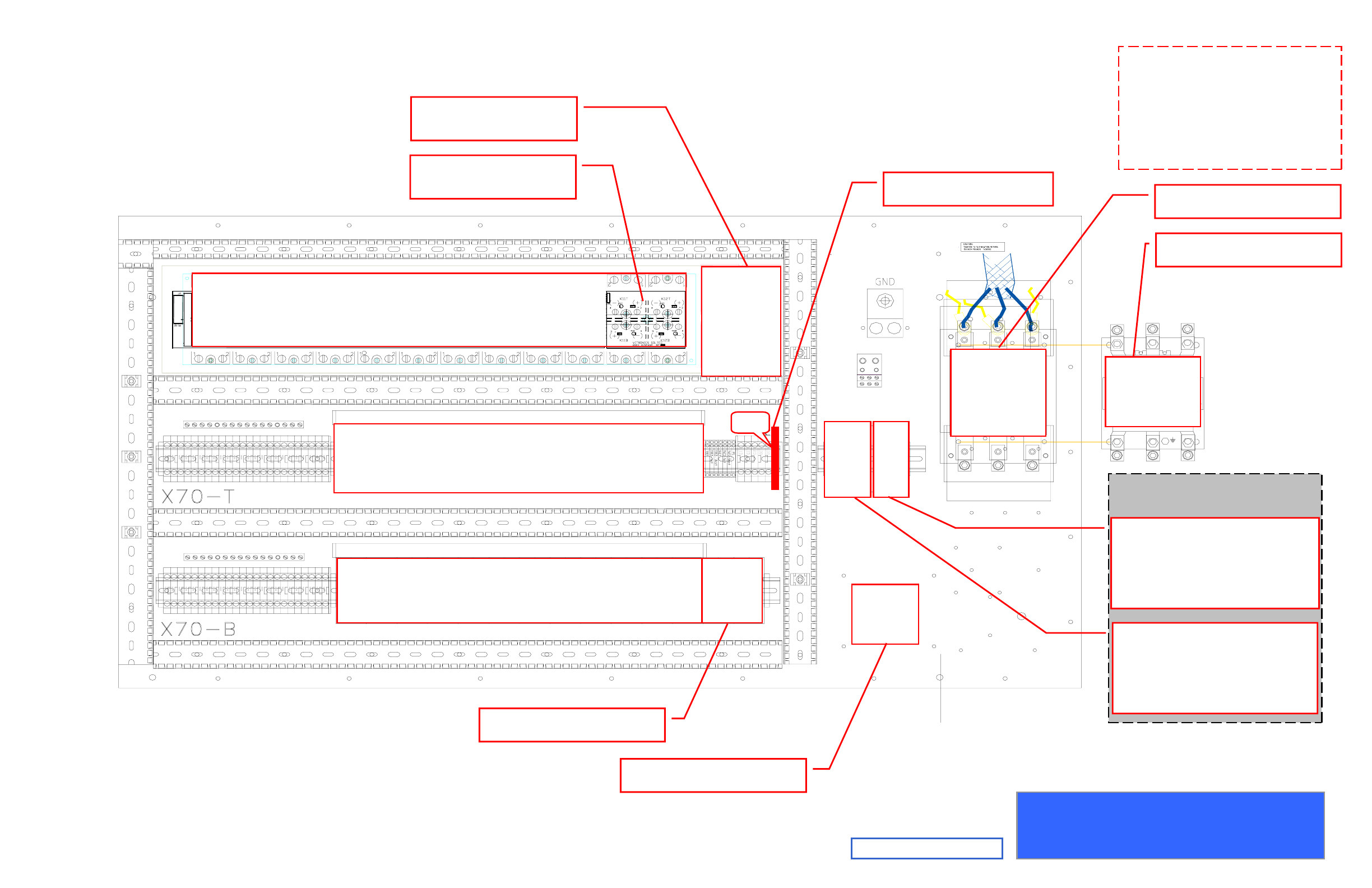

Electrical Subpanel (Right Half)
Replaceable Components
F34 - Main Disconnect
200-240V 1415514
CB 3P 600VAC--AH 150Amp
380-480V 1415511
CB 3P 600VAC-AH 90Amp
1167903
Block Power Dist 3 Pole
Release Date: April 12, 2004
Index
T1 - XFMR
1454103 - 3 KVA
1454105 -4.25 KVA
T4 - XFMR 3 PHASE 380-480V
1453901 - 3 KVA
1453902 - 6 KVA
1453903 - 9 KVA
F8
F52
F80
F80A
1384315
CB 3P 480V LG DELAY 15A
1384320
CB 3P 480V LG DELAY 20A
1384330
CB 3P 480V LG DELAY 30A
See Notes on Schematic Sheet 9
1384120
CB 1P 480V DLY 20A
1384110
CB 1P 277V LG DELAY10A
1384110
CB 1P 277V LG DELAY10A

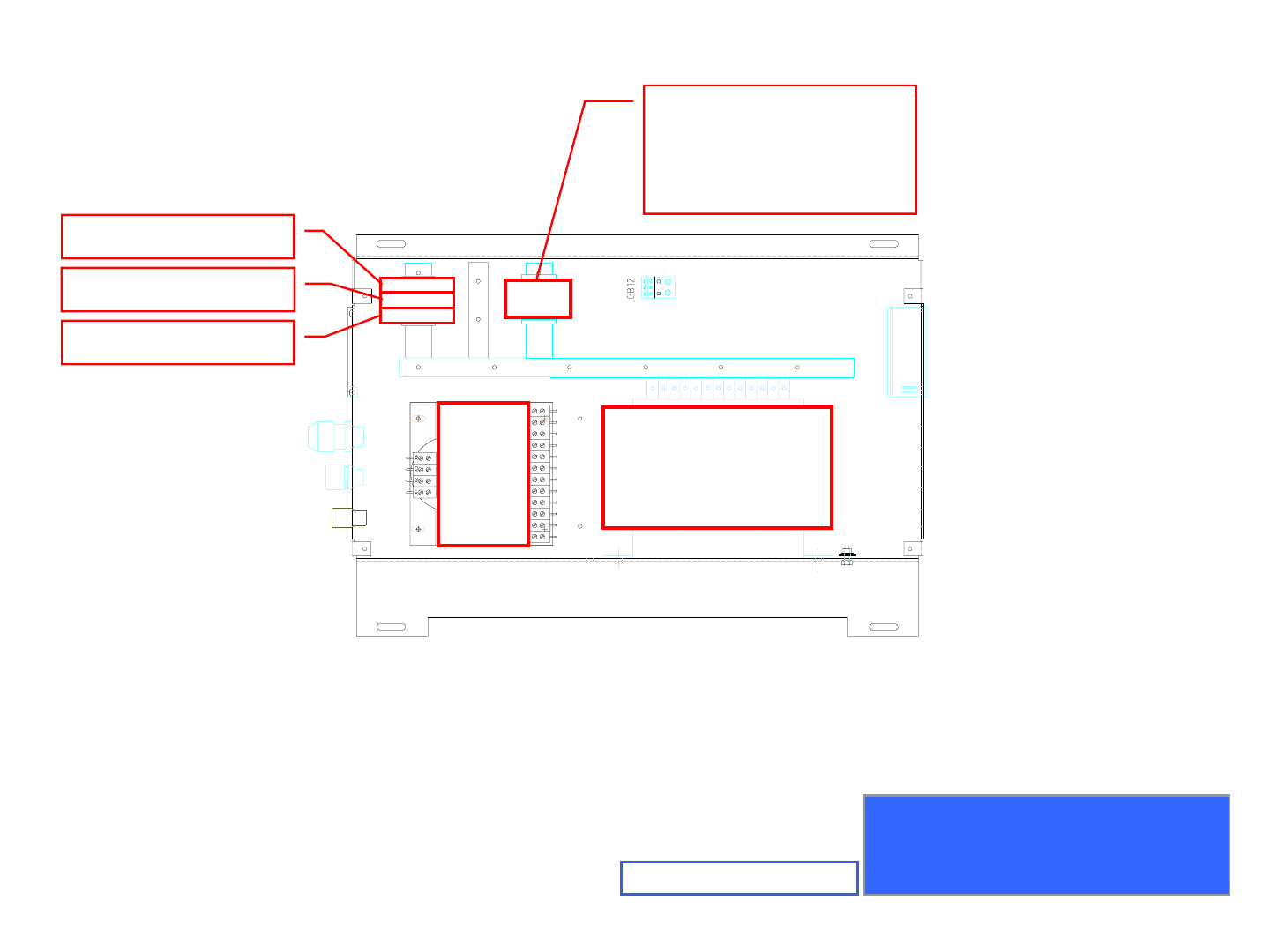

Transformer Enclosure
Replaceable Components
Release Date: April 12, 2004
Index
8
8
7
6
6
5
5
4
TO BE INSTALLED
ON THE FRONT SIDE
OF TUNNEL ONLY
1
23
1 2 3
11/17/03
A
REL PER ECN4031A
NOTES:
S.R.C.
±1°
±.03
±.010
NONE
1:2
11/17/03
1
1
4178601
A

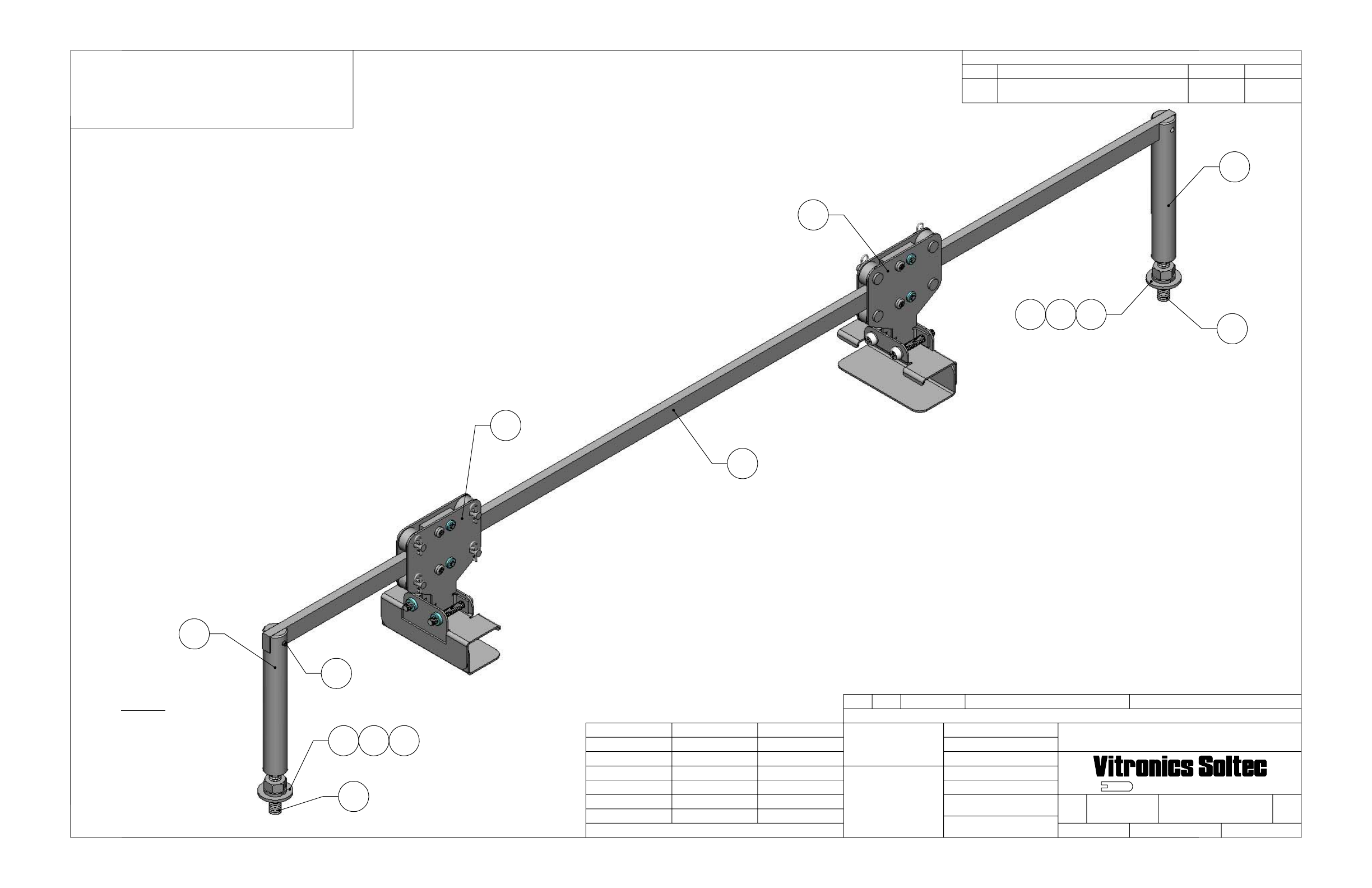

ASSY GANTRY XPM2
.XXX
ITEM
ANGLES
MATERIAL:
DIMENSIONS ARE IN INCHES
UNLESS OTHERWISE NOTED
NEXT ASSY
APPLICATION
CSD REF USED ON
.XX
PRODUCT CODE.
DESCRIPTIONPART NO.QTY
TOLERANCES
APPD
FINISH:
DR
CHK
APPD
PARTS LIST
SIZE
B
SCALE
TITLE
SHEET OF
MATERIAL SPECIFICATION
DRAWING NO.
DATE
REV.
DESCRIPTION
REVISIONS
REV APPROVEDDATE
"THIS DRAWING AND SPECIFICATIONS, HEREIN, ARE THE
PROPERTY OF VITRONICS SOLTEC AND SHALL NOT
BE REPRODUCED OR COPIED OR USED IN WHOLE OR IN
PART AS THE BASIS FOR THE MANUFACTURE OR SALE OF
ITEMS WITHOUT WRITTEN PERMISSION"
COPYRIGHT © 2003, VITRONICS SOLTEC
COMPANY
DOVER
A
Parts List
