ValveMate 8040マルチバルブコントローラー
11
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

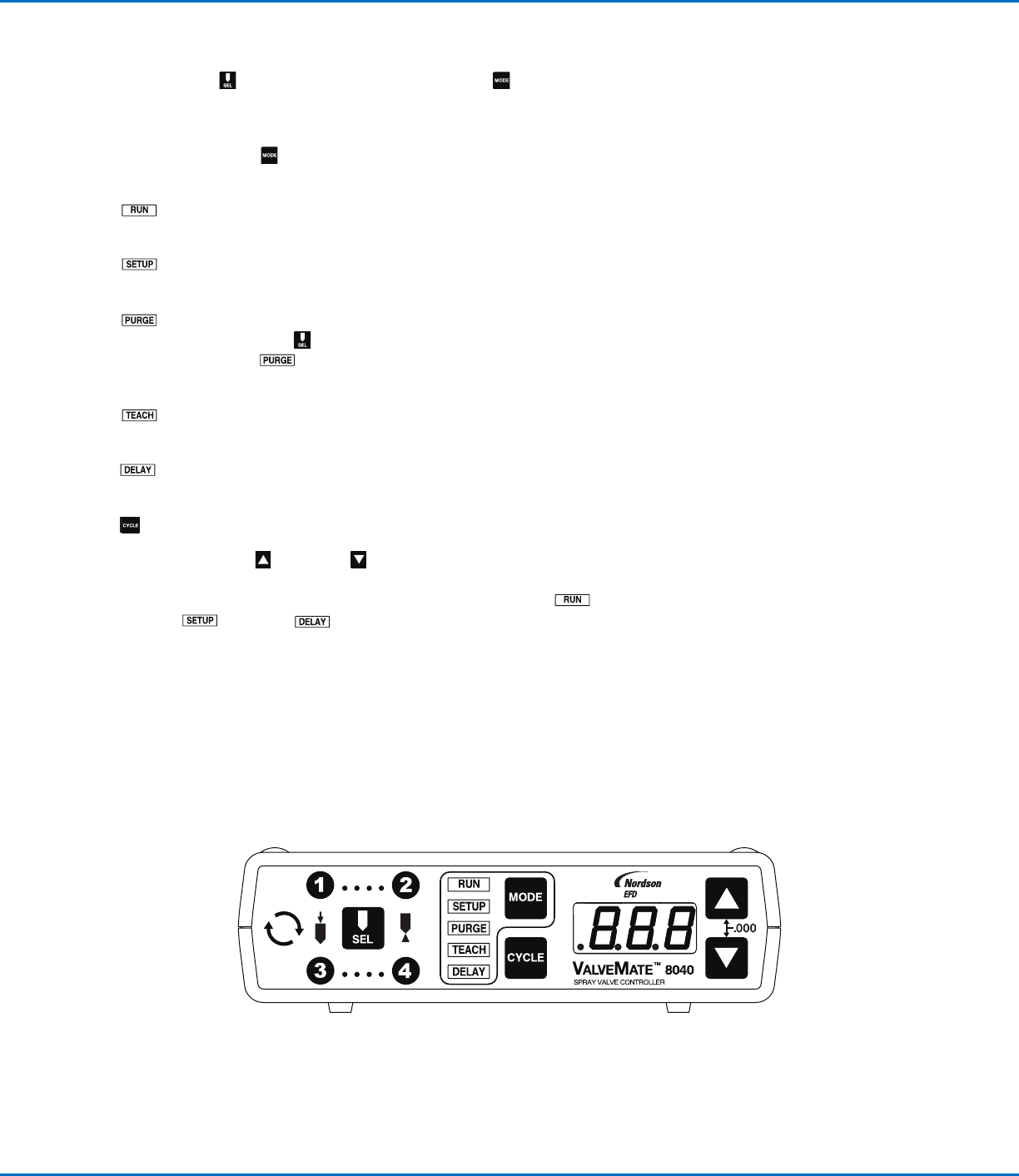

前面パネルボタン
SEL — SEL( )ボタンを押すと、選択されたMODE( )設定に従って、
····、····とチャネルが順番に選択、表示されます。設定時間は秒数を3
桁でLED表示されます。
MODE — MODE( )ボタンを押すとLEDの左側にメニューが順次表示され
ます。ALARM解除にも使用します。
RUN — 外部起動入力を有効にします。サイクルボタンは無効になり
ます。
SETUP — ····、···· 各チャネルのTIMERモードの設定/テス
ト/調整を行ないます。
PURGE — スプレーバルブのパージングを個別もしくは複数同時に
行ないます。SEL( ) によるチャネル 選 択と併せて使 用すること
で、PURGE( )は霧化エアーの有無に関わらず行うことができま
す。PURGEシーケンスの詳細は17ページをご参照下さい。
TEACH — スプレーサイクルの長いアプリケーションの時間設定や
ティーチングを簡 単に行うことができます。
DELAY — スプレーバルブ運転終了時の霧化エアーの停止遅延時
間を調整できます。
CYCLE — 選択されているMODEに従って、異なる結果を示します。
TIME SET — 上( ) または下( ) 矢印ボタンを押して、選択されたバルブ
の開放時間、もしくは霧化エアーの遅延時間を変更します。上下矢印ボタンを
同時に押すと時間が0にリセットされます。このボタンは、RUN 、
SETUP 、 DELAY モードでのみ使 用可 能です。
ALARM INDICATORS — スプレーの開始時にALARM回路がオープン
になっていると、ALrという文字がLEDで点滅表示されます。アラーム状態（低
圧、液剤残量の低下、その他のアラームオープン回路）を修正して下さい。回路
が回復すると、ALrの点滅が点灯表示に変わります。MODEボタンを押して、
通常操作を開始して下さい。
ValveMate 8040マルチバルブコントローラー
12
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
インジケーターランプ
前面パネルの正面左側にあるインジケーターランプ( ) は、バルブが駆動し
ている間点灯します。
SELボタン周辺にある4つの数字ランプは、SELボタンを押すと、····、
····、全部の順番で点灯します。
前面パネル中央の5つのインジケーターランプ(
)は、操作モードを示し ます。
操作モード
RUN — ValveMate 8040がI/Oを通じて起動の準備が整っており、
スプレーサイクルを開始出来る状態です。コントローラーの動作中に、時間設
定をすることができます。動作中に調整する場合は、まず適切なチャネルを
SELボタンで選択し、CYCLEボタンを押すとLED表示が点滅します。選択さ
れたチャネルの時間設定を上あるいは下矢印ボタンで調整します。調整が終
了したら、CYCLEボタンで新しい設定を保存します。起動信号は、RUNモード
で有効になります。
SETUP — SETUP モードでは、時間設定の変更、テストしたスプレー
サイズの 変 更を行うことができます。
PURGE — CYCLEボタンを押している間、選択 した、もしくは全ての
チャネルのパージングを行なうことができます。PURGEは霧化エアーの有無
に関わらず可能です。（PURGEシーケンスの詳細は17ページのセクション6
をご参照下さい。）
TEACH — SELボタンでチャネルを選択します。TEACHモードで
CYCLEボタンを押し続けると、LED表示が5秒間点滅し、TEACH機能が開始
します。選択したチャネルの時間設定を長くするには、CYCLEボタンを押し続
けるか、そのチャネルの時間を一度0に設定し、上記の説明に従って、ティーチ
ング設定を行ってください。それぞれのチャネルにこの手順で設定をしてくだ
さい。
LED点滅
ValveMate 8040マルチバルブコントローラー
13
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
操 作 モ ー ド（ つ づ き ）
DELAY — DELAYモードでは、選択したスプレーバルブの霧化エアー
の停止を遅らせる秒数を設定することができます。これにより、バルブが閉じた
後に液剤が全て噴霧され、ノズル内に液剤を残さないようにします。
ステディモード操作
····、····のチャネルで、ステディモード/時間オーバーライド操作の設
定 が で き ま す 。 MODEボタンを押してセットアップモードを選択します。
SELボタンを押してチャネルを選択します。 上下矢印ボタンを同時に押
して、設定時間を0にリセットします。 下矢印ボタンを5秒間、もしくはLED
画面に “– – –” と表示されるまで押し続けて下さい。チャネルごとにこの手
順を繰り返します。時間設定に戻るには、SETUPモードにして、SELボタンで
該当のチャネルを選択します。上下矢印ボタンを同時に押して時間設定が0に
リセットされてから、時間を設定しなおして下さい。
