パーツ番号
部品番号 説明
7022120 8040 マルチスプレーバルブコントローラー
7022250 8040 シングルソレノイド2台（駆動エアー・霧 化エアー用各1台）
7022251 8040 ダブルソレノイド2台（駆動エアー・霧化 エアー用各1台）
交換用部品
部品番号 説明
7002002 5ミクロンフィルター/レギュレーター
7022019 ACアダプター、40W
7022032 ソレノイドバルブ、マニホールド装着
7022036 ソレノイドバルブ、インライン、DI N
7022038 パネ ル 取 付 キット
7022041 圧 力 スイッチ

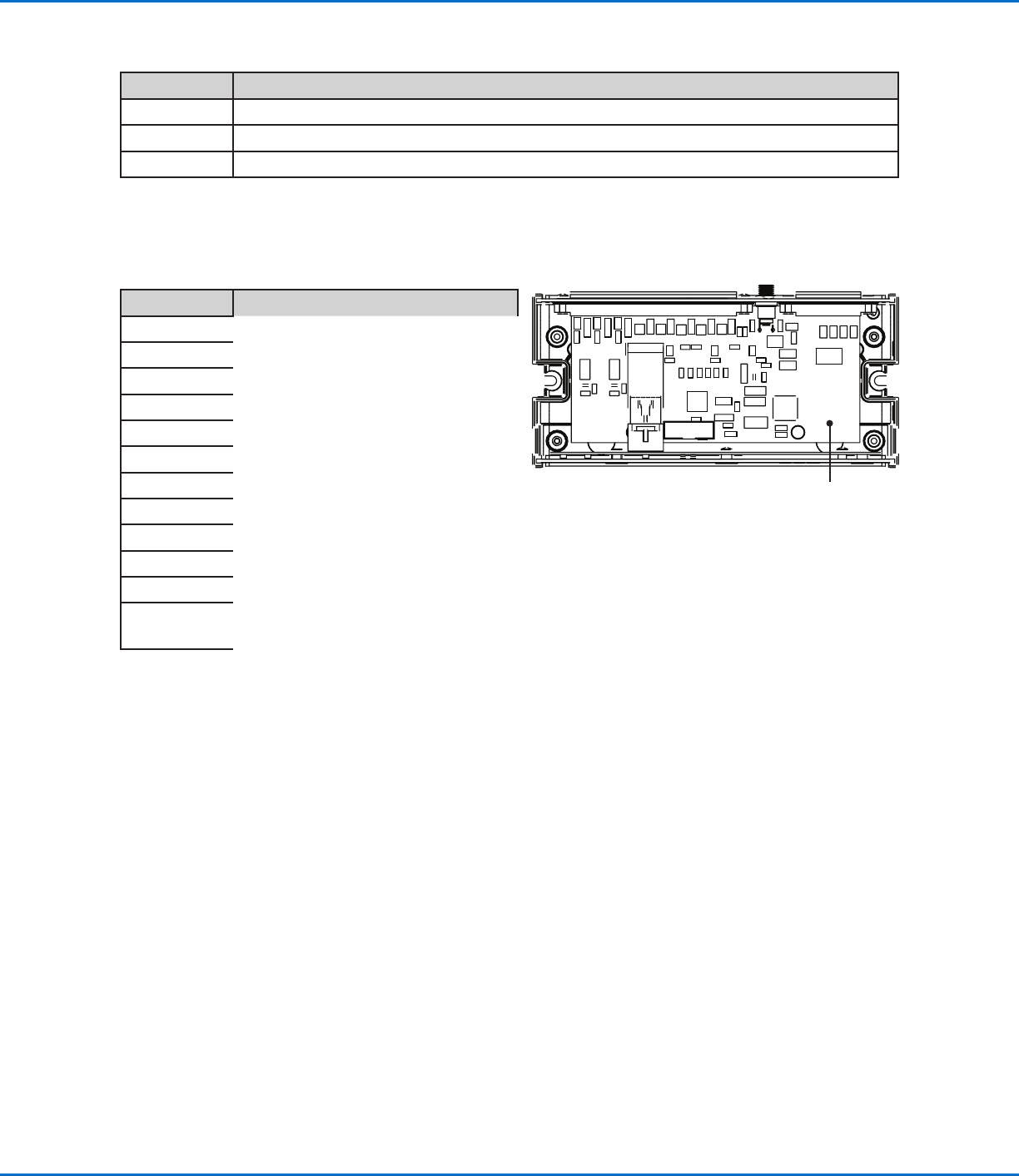

7022055 メインPC基板、8040
7022057 エアマニホールド黒、VM8040
7022250 ソレノイドバルブキット－2インライン
7022251 ソレノイドバルブキット－2デュアル
7023284 ケーブル、2-cond. 24AWG Hi-Flex
7026543
DCケーブルアッセンブリ-2m-固定コネ
クター キット
7022055
ValveMate 8040マルチバルブコントローラー
24
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
トラブルシューティング
問題が解決されない場合、あるいは何かご要望がございましたらノー ドソン
株式会社EFDビジネスグループまでご連絡ください。03-6459-6061
問題点 考えられる要因と解決方法
LED画面にALR
と いう
文字が点滅し、起 動信号を
受け付けない。
ソレノイドへのエアー圧が 0.41MPa
(60psi) 以下に 落ちているか、もしくはフロ
ートスイッチ が 使 用 されている 場 合 は タンク
内の液剤残量が少なくな っている。入力圧
力を 0.48MPa (70psi)へ増圧する か、タ
ンクへ液剤を補充して下さい。CYCLEボタ
ンを押してリセットします。
それでも問題が解決されない場合は、エアー
シリ ンダーなどの装置がValveMate 8040
ソレノイドパッ クの入力エアーチャネルの
エアー低下を招いてい ないか確認して下さ
い。もしアラームスイッチが 何も使用されて
いない場合は、アラーム機能が無 効になる
よう、アラーム入力のプラス/マイナス 端子
にジャンパーが装着されているかどうか確認
して下さい。
装置が起動信号 に反応し
ない。
装置がRUNモードになっているかどうか確
認して 下さい。エアー回路のレスポンスの遅
延は、時間 が0.01秒以下に設定されている
とバルブが開放さ れません。開放時間を増
加して下さい。あるい は、起動信号が少量漏
れている場合があります。 信号は次の信号
が起動する前に完全に切り替わる 必要が
あります。
タイマーが使えない。 装置がステディモードになっていないかどう
か確 認して下さい。本装置のタイマーは非
常に信頼性 が高いので、タイマーに不具合
が見られる場合は 全体的な問題が発生して
いるとお考え下さい。
(
)LED表示が点 滅してい
る。
ソレノイドへの出力回路をショートさせて下
さ い。ソレノイドの配線接続を確認して下
さい。
