ValveMate 8040マルチバルブコントローラー
19
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

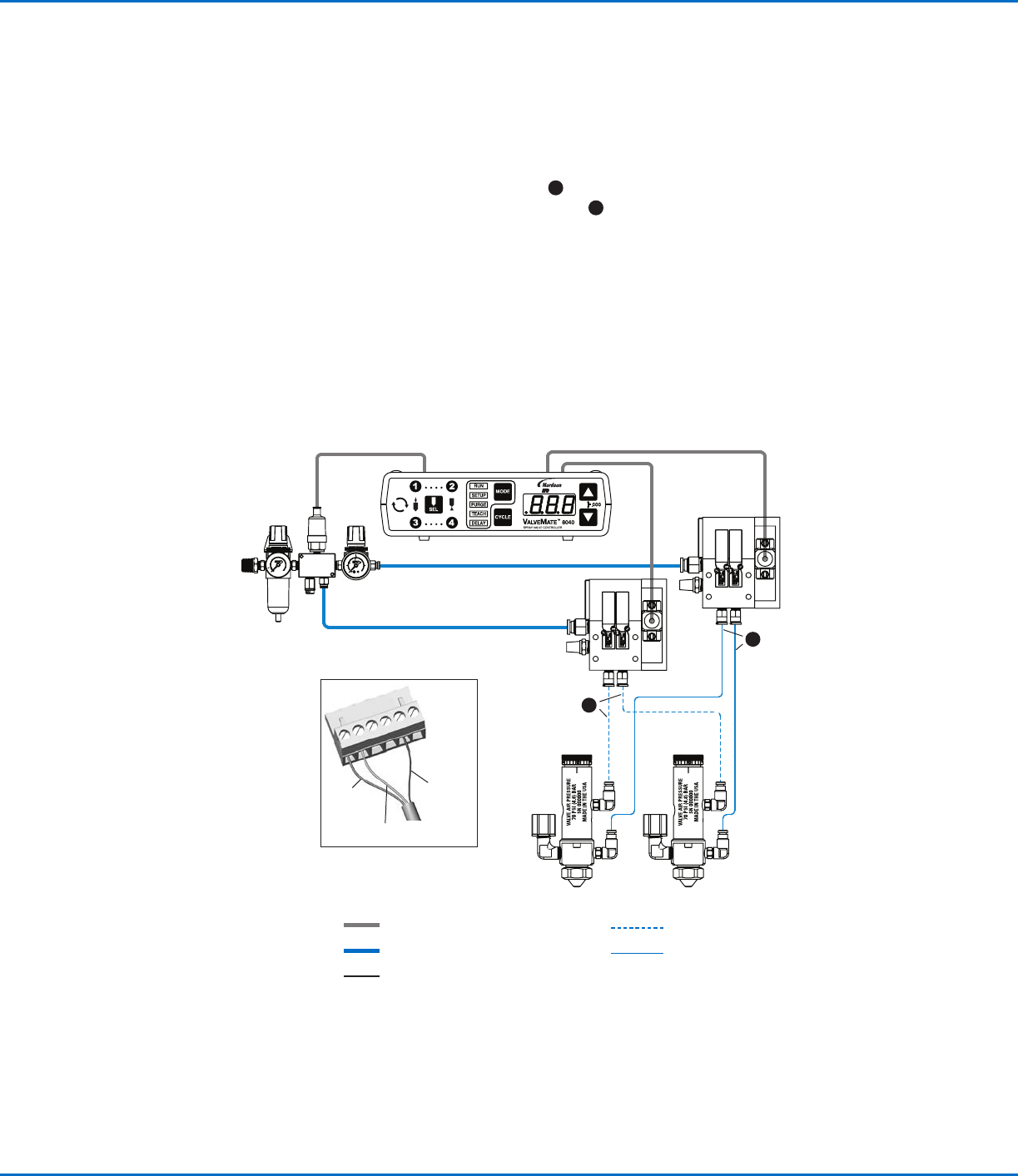

起動接続図
ValveMate 8040マルチバルブコントローラー
20
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

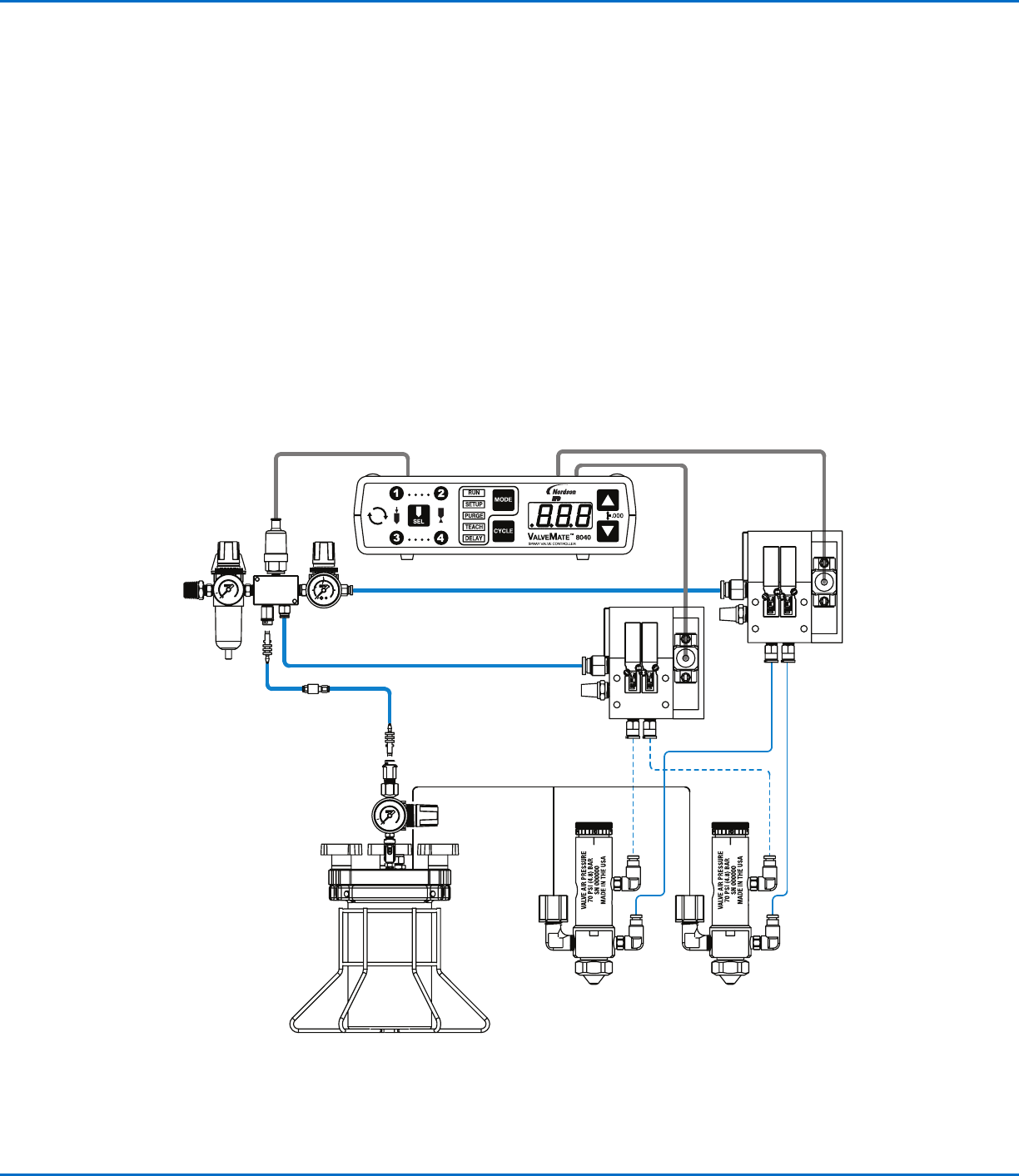

ソレノイドパックをスプレーバル ブステーション付
近の適当な場所 に設置します。
付属のケーブル を使って、ソレノイドパックを
ValveMate 8040コントローラーに接 続します。
接続図の通り配線を 行なって下さい。
制御、フィル タリングされたエアー供給口をソ レノ
イドパックに 接 続します。
ソレノイドへの供給圧は 0.55MPa (80psi) に設
定して下さい 。
バルブの取付
ノードソンEFDのバルブには、取扱説明書が付属して
います。説明書にはバルブの操作方法や液剤タンクと
ルブの設定方法などが記載されています。 バルブの
駆動エアーチューブを、ソレノイド出力へ接続して下さ
い 。
6a
白のチューブは駆動エアー用の白のプッシュイ
ン継手へ
6b
黒のチューブは霧化エアー用の黒のプッ
シュイン継手へ接続します。
エアソレノイドの 取 付
電気経路
定圧エアー
液剤経路
駆動エアー
霧化エアー
コモン
— 青
チャネル2 — 茶
チャネル
1 — 黒
6a
6b
ValveMate 8040マルチバルブコントローラー
21
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
最 終チェックリスト
ソレノイドパックへのエアー圧は 0.55MPa
(80psi)に設定されている。
霧化エアー圧のレギュレーターは0.07MPa
(10psi)に設定されている。
ソレノイドとI/Oは正しく配線され ている。
スプレーバルブと液剤タンクは適 切に接続されて
いる。
スプレーバルブの取扱説明書に従 ってスプレーバ
ルブが設定され、ディスペンシングノズルが装着さ
れている。
電源を入れて、インジケーターラ ンプやLED表示が
点灯するか確認し て下さい。
注： ValveMate 8040には電源スイッチ はついてお
らず、入力電源電圧が維 持されている間は常に電源が
入って いる状態となります。
