ValveMate 8040マルチバルブコントローラー

www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

詳細な起動配線図は14ページをご覧下さい。

1····2及び3····4 πのチャネルの起動

8040は、1 INITまたは3 INIT入力端子にDC5～24Vの電圧を印加すること

で、サイクル時間を通じて起動できます。システムの接続図は8ページをご参

照下さい。2 INIT及び4 INIT入力端子は使用しません。

アラーム入力/出力接続

ValveMate 8040は、アラーム入力と出力回路を持っています。ALARM IN (

アラーム入力）は低圧エアーセンサー（付属）、残量検知フロートスイッチ（使

用している場合）、もしくはアラーム目的のために選択されたその他の装置/

装備品を接続して利用いただけます。アラームスイッチにはノーマル・クロー

ズ型のスイッチを直列に接続してください。

アラームスイッチを使わない場合、アラーム入力のプラス(+)とマイ

ナス(-) 端子は、アラーム機能を無効にするためにジャンパーを装着

する必要があります。

アラーム出力回路はノーマリー・オフ型の電気スイッチで、外部の信号装置や

PLC入力の外部DC5～24V回路にスイッチングすることができます。最大負

荷は100mA、DC5～24Vです。

起動接続

ValveMate 8040マルチバルブコントローラー

www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

起動接続 (つづき)

サイクル終了接続 (EOC)

スプレーサイクルの終了時、オープンコレクター回路は、次のスプレーサイク

ルが開始されるまで閉じた状態になります。この回路はホストコンピューター

へ信号を返送し、連結している別の装置の開始、スプレーサイクル完了に続け

て実行される他の動作の開始に利用することが可能です。全てのスプレー動

作が完了すると、この回路は閉じられます。

閉じた状態になると外部電源からの電力は、回路を通じてDC5～24Vの負荷

を作動させ、ホスト機械制御によって、モニターされるようになります。

図示された負荷はリレー接続ですが、5～24Vの範囲で動作するものであれ

ば、どのようなデバイスでも使用できます。負荷の消費電力は必ず250mA以

下にして下さい。

DC24V出力

DC24V、100mA（最大）のサービス端子は、EOC（サイクル終了）とアラーム

の出力回路への電力を信号伝達に使用できます。その他、4つのチャネルの起

動回路へのコンタクトクローズスイッチを通じて、インジケーター装置や起動

信号のための電力源として使用できます。

ValveMate 8040マルチバルブコントローラー

www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

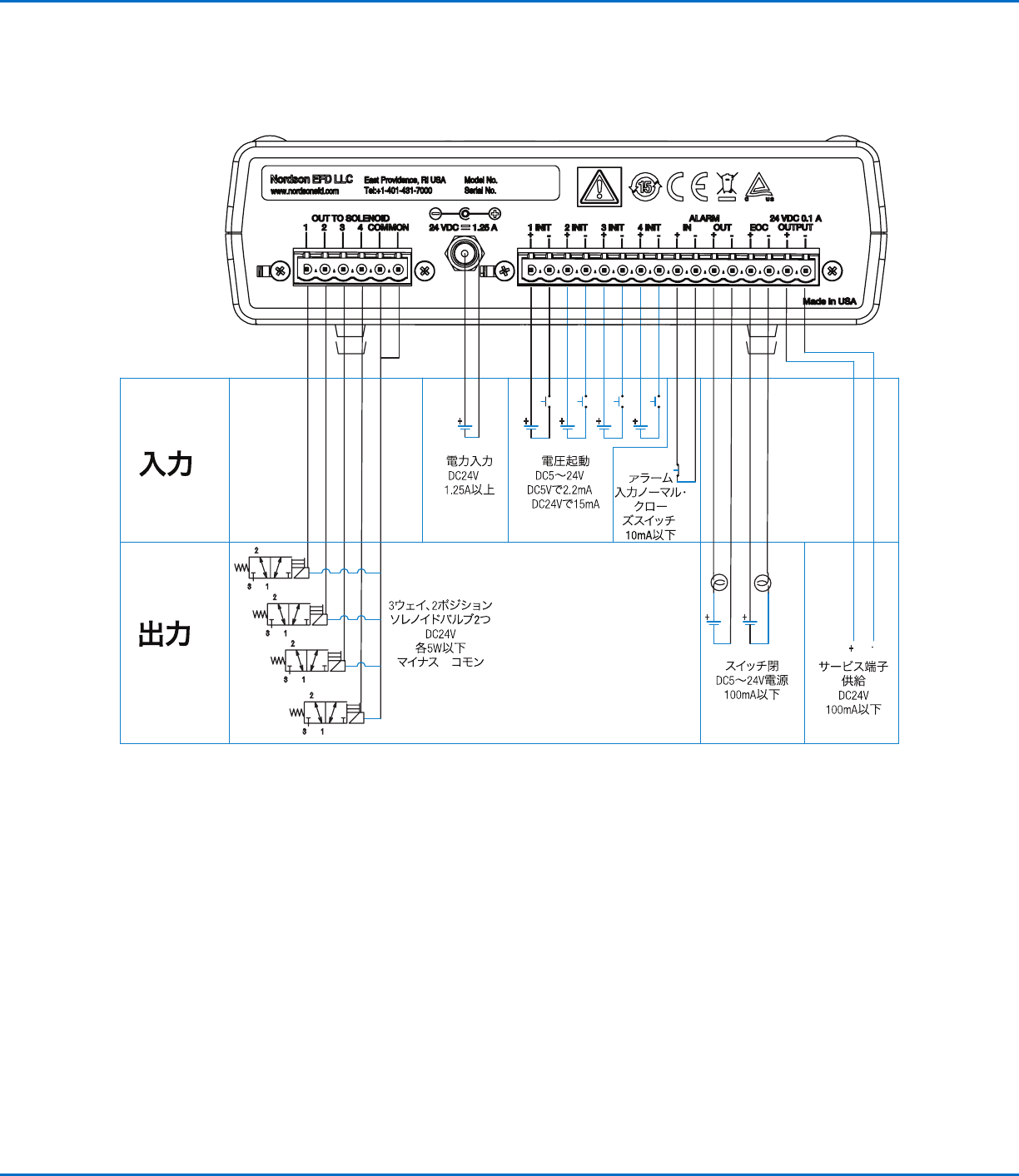

起動接続図
