ValveMate 8040マルチバルブコントローラー
12
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

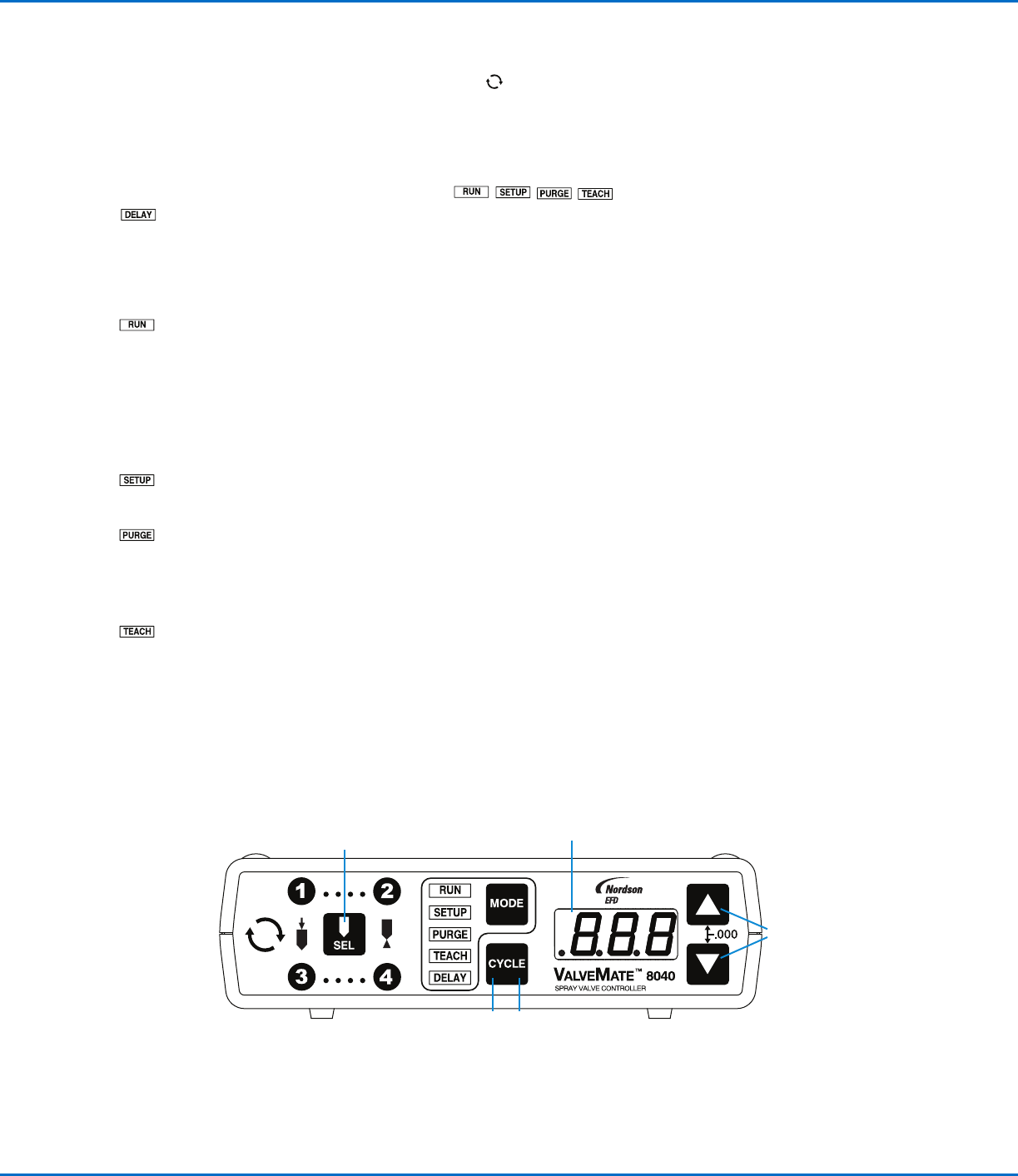

インジケーターランプ
前面パネルの正面左側にあるインジケーターランプ( ) は、バルブが駆動し
ている間点灯します。
SELボタン周辺にある4つの数字ランプは、SELボタンを押すと、····、
····、全部の順番で点灯します。
前面パネル中央の5つのインジケーターランプ(
)は、操作モードを示し ます。
操作モード
RUN — ValveMate 8040がI/Oを通じて起動の準備が整っており、
スプレーサイクルを開始出来る状態です。コントローラーの動作中に、時間設
定をすることができます。動作中に調整する場合は、まず適切なチャネルを
SELボタンで選択し、CYCLEボタンを押すとLED表示が点滅します。選択さ
れたチャネルの時間設定を上あるいは下矢印ボタンで調整します。調整が終
了したら、CYCLEボタンで新しい設定を保存します。起動信号は、RUNモード
で有効になります。
SETUP — SETUP モードでは、時間設定の変更、テストしたスプレー
サイズの 変 更を行うことができます。
PURGE — CYCLEボタンを押している間、選択 した、もしくは全ての
チャネルのパージングを行なうことができます。PURGEは霧化エアーの有無
に関わらず可能です。（PURGEシーケンスの詳細は17ページのセクション6
をご参照下さい。）
TEACH — SELボタンでチャネルを選択します。TEACHモードで
CYCLEボタンを押し続けると、LED表示が5秒間点滅し、TEACH機能が開始
します。選択したチャネルの時間設定を長くするには、CYCLEボタンを押し続
けるか、そのチャネルの時間を一度0に設定し、上記の説明に従って、ティーチ
ング設定を行ってください。それぞれのチャネルにこの手順で設定をしてくだ
さい。
LED点滅
ValveMate 8040マルチバルブコントローラー
13
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

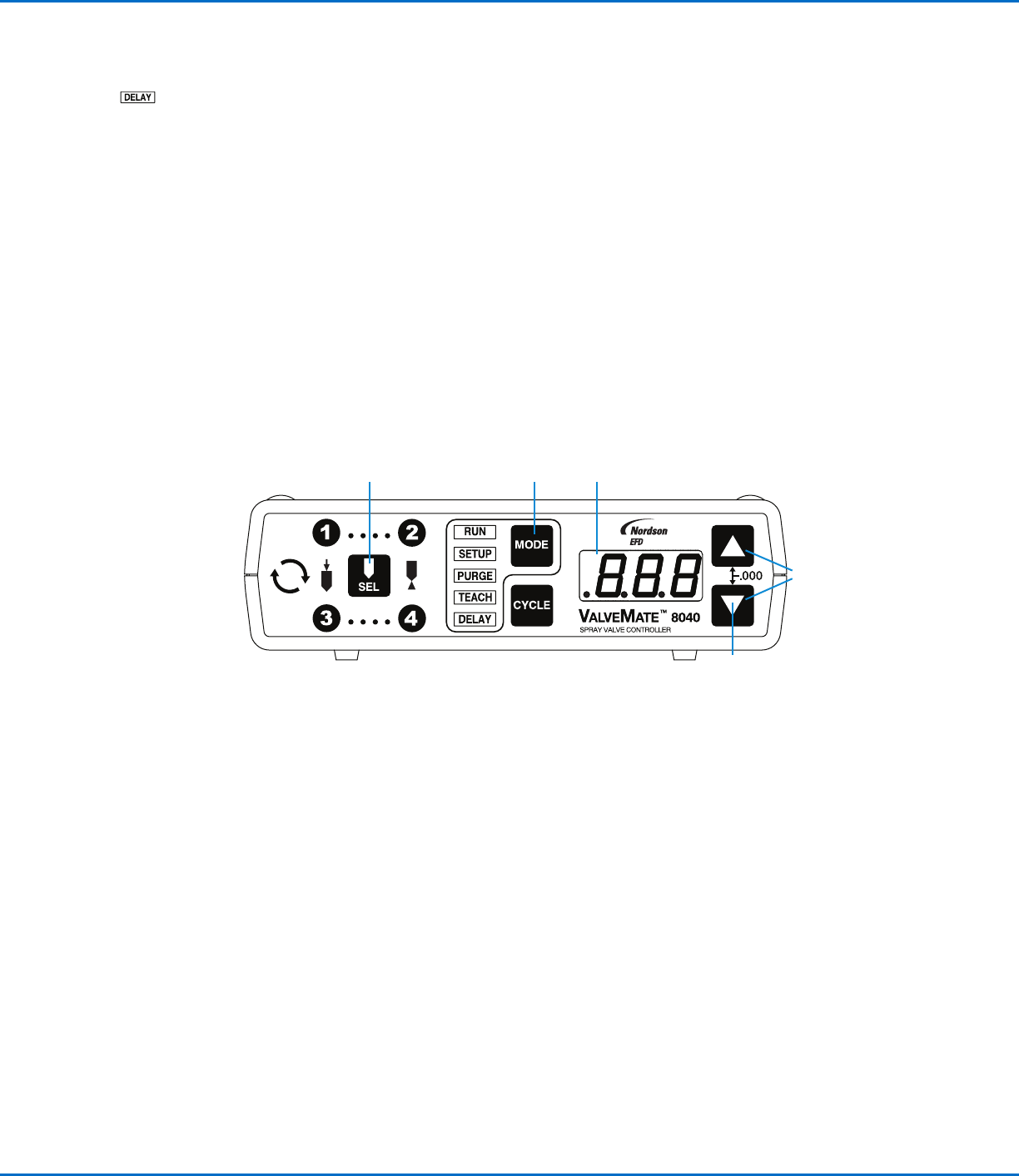

操 作 モ ー ド（ つ づ き ）
DELAY — DELAYモードでは、選択したスプレーバルブの霧化エアー
の停止を遅らせる秒数を設定することができます。これにより、バルブが閉じた
後に液剤が全て噴霧され、ノズル内に液剤を残さないようにします。
ステディモード操作
····、····のチャネルで、ステディモード/時間オーバーライド操作の設
定 が で き ま す 。 MODEボタンを押してセットアップモードを選択します。
SELボタンを押してチャネルを選択します。 上下矢印ボタンを同時に押
して、設定時間を0にリセットします。 下矢印ボタンを5秒間、もしくはLED
画面に “– – –” と表示されるまで押し続けて下さい。チャネルごとにこの手
順を繰り返します。時間設定に戻るには、SETUPモードにして、SELボタンで
該当のチャネルを選択します。上下矢印ボタンを同時に押して時間設定が0に
リセットされてから、時間を設定しなおして下さい。
ValveMate 8040マルチバルブコントローラー
14
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

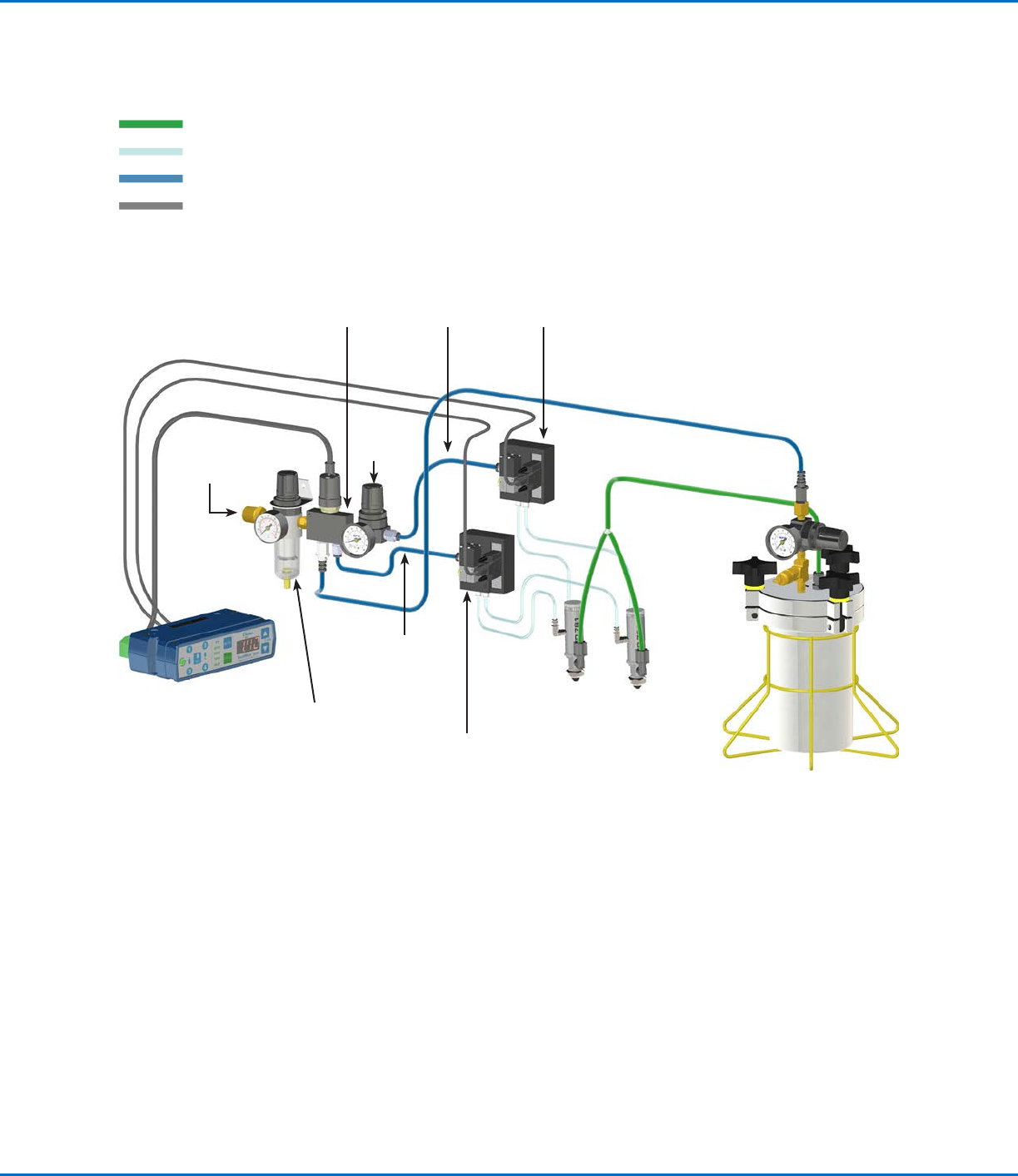

一般的な接続例 — スプレーバルブ2台
アラー
ム入力
低圧ス
イッチ
タンクエア
ー供給
液剤供給
経路
駆動エアー
スプレーバルブ
1リットル
タンク
フィルター
レギュレーター
ソレノイドケ ーブル
ソレノイド
ValveMate 8040 コ
ントローラー
定圧エアー
供給
霧化エアー
レギュレー
ター
駆 動 エアーソレノ
イド
霧化エアー供給
駆動エアー供給
霧化エ
アー
液剤経路
駆動エアー, 霧化エアー
定圧エアー
電気経路
