DECAN S1 Maintenance Handbook
3-7
Chapter 3
每日检查
Next Generation, Multi-Functional Placer
清扫Feeder及Feeder Base

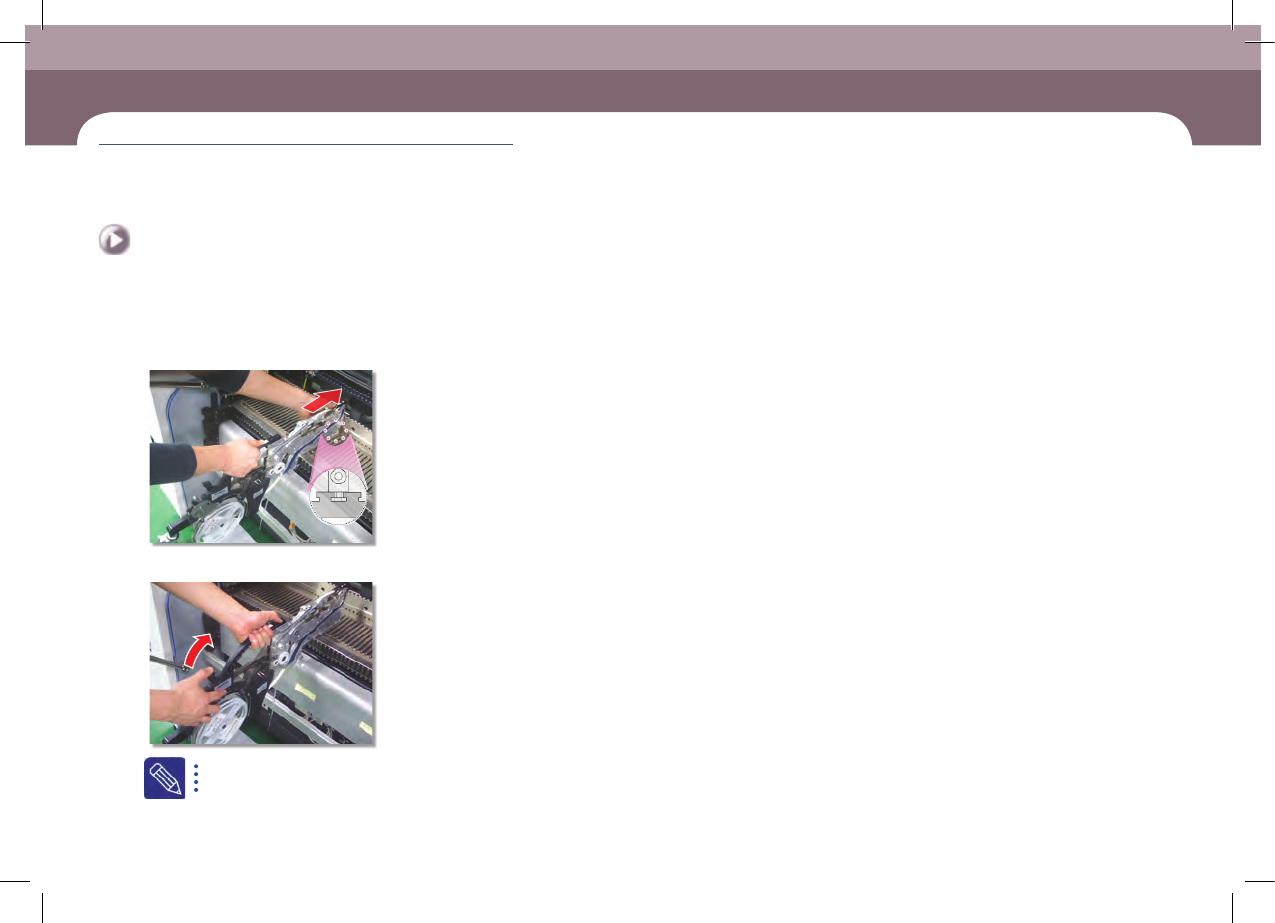

Step 7. 重新设置feeder
① 在相应 Slot固定供料器
② 固定把手(
Grip
)
正常安装时、LED color将成为green
DECAN S1 Maintenance Handbook
3-8
Chapter 3
每日检查
Next Generation, Multi-Functional Placer
清扫Backup Table
每日检查
如果焊料等杂物掉落到设备内部发生故障、因此预防此现象。
维护工具
超细纤维布，清洗液
措施

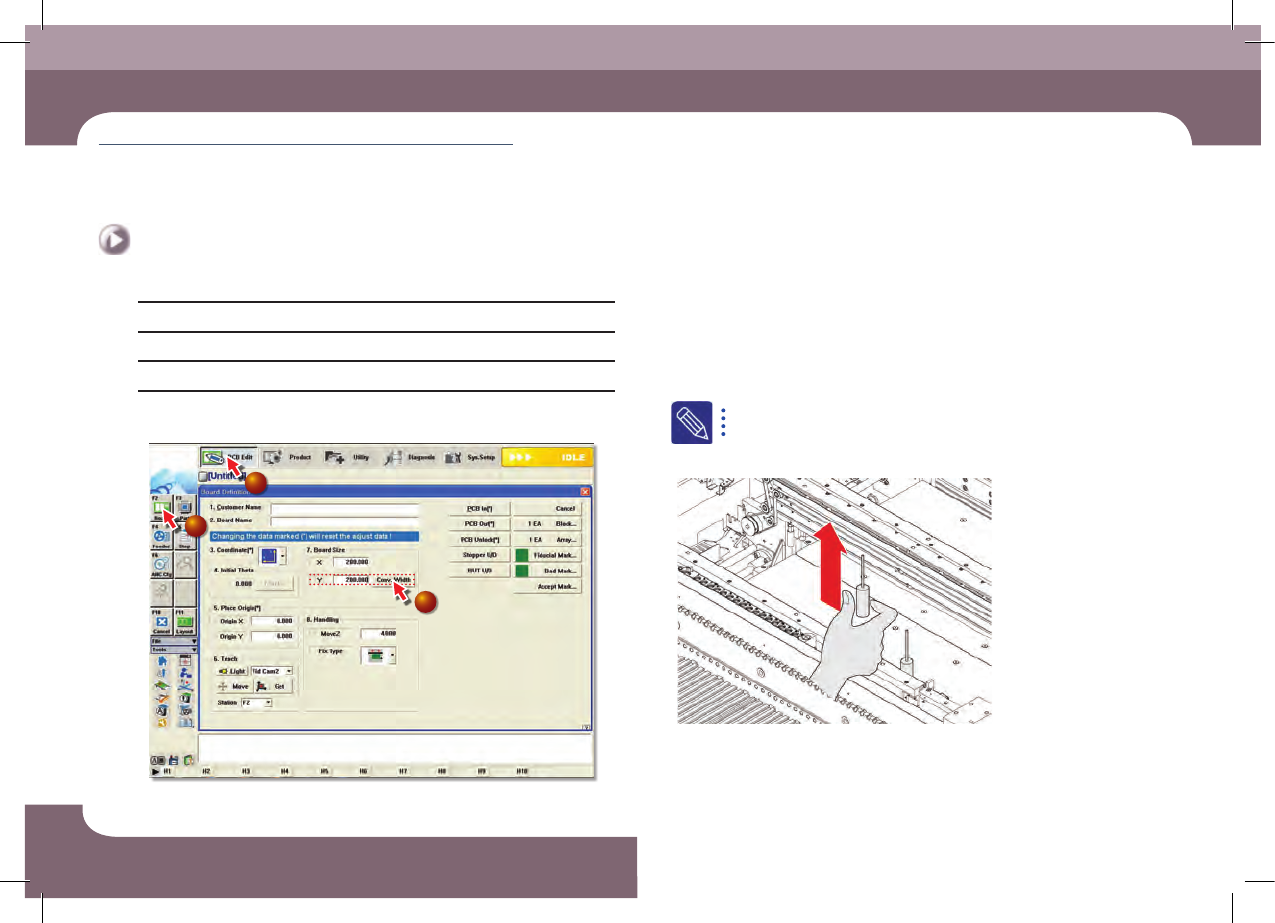

Step 1. 选择'PCB编辑'菜单的'基板'子菜单后、 <7.板的大小>领域输入Y方
向最大值'200'后、单击 <传送轨道宽度>按钮。
1
2
3
Step 2. 参考详见"4. X Frame 后面移动"(第1-4页)使 X Frame向背面进
行移动。
Step 3. 按OP面板的'EMG'按钮停止作业后、依次按'STOP','RESET'按钮。
详细内容请参阅详见详见"2. 紧急停止"(第1-2页)
Step 4. 除去BACKUP PIN
清扫
Backup
Table
(所需时间: 5分 / No. D-3)
DECAN S1 Maintenance Handbook
3-9
Chapter 3
每日检查
Next Generation, Multi-Functional Placer
清扫Backup Table
Step 5. 用超细纤维布擦拭Backup Table的顶面
注 意
请禁止用Air吹走杂物、否则焊料等杂物掉落到下部发生故障
Step 6. 重新设置Backup Pin
关于Backup Pin配置的详细内容请参阅"Operation Handbook Chapter
6Backup Pin配置"的第57页
注 意
请务必在BACKUP TABLE上升状态下设置BACKUP PIN。
Step 7. 参考 详见"3. 撤销紧急停止"(第1-6页)解除紧急停止后重新进行
作业
