每月检验
Chapter 5
Next Generation, Multi-Functional Placer
DECAN S1 Maintenance Handbook
5-9
Head Spindle, Mirror CAM清扫及注油
维护工具
超细纤维布块、刷子、注射器、GREASE GADUS S2 V220-
措施
Step 1. 参 考详见详见"3. X-Frame 前面移动"( 第 1 - 3 页 ) 、进 行 X Frame
的前面移动。
Step 2. 按OP面板的'EMG'按钮停止作业后、依次按'STOP','RESET'按钮。
详细内容请参阅详见详见"2. 紧急停止"(第1-2页)
Step 3. 用超细纱布清扫LM guide rail及Ball Spline, Mirror CAM
Step 4. 用注射器在LM guide rail涂Grease和用小brush在Ball Spline及
Mirror CAM涂Grease
Head
Spindle,
Mirror
CAM
清扫及注油
(所需时间: 30分 / No. M-7)
每月检验
Chapter 5
Next Generation, Multi-Functional Placer
DECAN S1 Maintenance Handbook
5-10
Head Beam Splitter检查及清扫
每月检验
维护工具
空气喷射器
措施
Step 1. 参 考详见详见"3. X-Frame 前面移动"( 第 1 - 3 页 ) 、进 行 X Frame
的前面移动。
Step 2. 按OP面板的'EMG'按钮停止作业后、依次按'STOP','RESET'按钮。
详细内容请参阅详见详见"2. 紧急停止"(第1-2页)
Step 3. 在贴装头下面利用空气喷射器清扫Beam Splitter
Step 4. 参考详见"3. 撤销紧急停止"(第1- 6页)解除紧急停止后重新进行
作业
Head
Beam
Splitter
检查及清扫
(所需时间: 20分 / No. M-8)
每月检验
Chapter 5
Next Generation, Multi-Functional Placer
DECAN S1 Maintenance Handbook
5-11
X Frame LM Guide,Ball Screw清扫及注油
维护工具
注油器、GREASE-GREASE_AFE-CA、扳手(M3, M4)、产业用纸质擦拭器、2.0mm厚
的铁板
措施
Step 1. 参 考详见详见"3. X-Frame 前面移动"( 第 1 - 3 页 ) 、进 行 X Frame
的前面移动。
Step 2. 按OP面板的'EMG'按钮停止作业后、依次按'STOP','RESET'按钮。
详细内容请参阅详见详见"2. 紧急停止"(第1-2页)

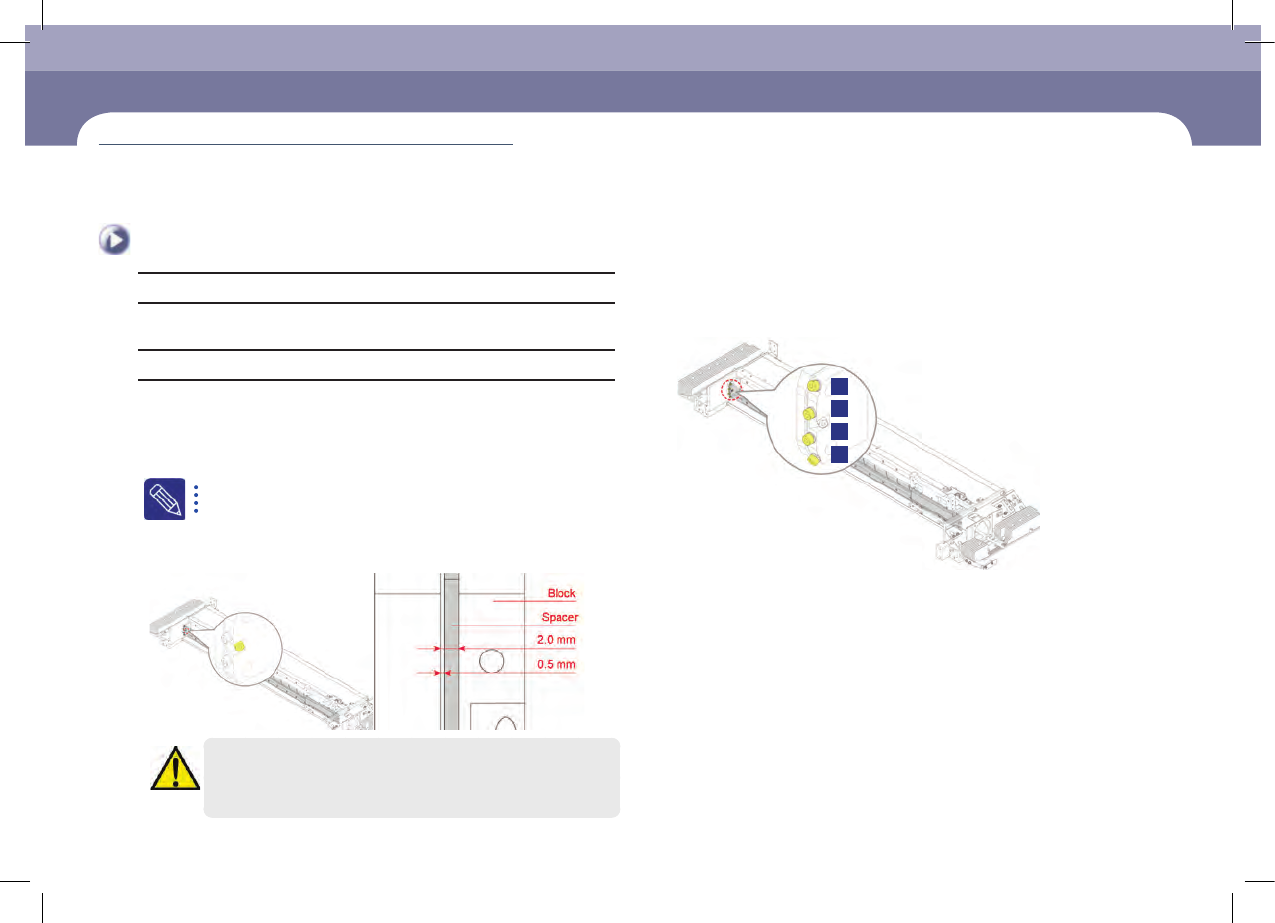

Step 3. 利用六角扳手(M4)拆下防飞溅盖的张力调整用螺丝后，如果盖的固
定Block与Spacer的间距不是0.5mm则更换固定Block
注 意
由保养专业人员装卸润滑油防溅盖。
X
Frame
LM
Guide,Ball
Screw
清扫及注油
Step 4. 利用六角扳手(M3)按照下图所示顺序把用来固定盖的螺丝拆下来
1
3
4
2
(所需时间: 60分 / No. M-9)
