每月检验
Chapter 5
Next Generation, Multi-Functional Placer
DECAN S1 Maintenance Handbook
5-11
X Frame LM Guide,Ball Screw清扫及注油
维护工具
注油器、GREASE-GREASE_AFE-CA、扳手(M3, M4)、产业用纸质擦拭器、2.0mm厚
的铁板
措施
Step 1. 参 考详见详见"3. X-Frame 前面移动"( 第 1 - 3 页 ) 、进 行 X Frame
的前面移动。
Step 2. 按OP面板的'EMG'按钮停止作业后、依次按'STOP','RESET'按钮。
详细内容请参阅详见详见"2. 紧急停止"(第1-2页)
Step 3. 利用六角扳手(M4)拆下防飞溅盖的张力调整用螺丝后，如果盖的固
定Block与Spacer的间距不是0.5mm则更换固定Block
注 意
由保养专业人员装卸润滑油防溅盖。
X
Frame
LM
Guide,Ball
Screw
清扫及注油
Step 4. 利用六角扳手(M3)按照下图所示顺序把用来固定盖的螺丝拆下来
1
3
4
2
(所需时间: 60分 / No. M-9)
每月检验
Chapter 5
Next Generation, Multi-Functional Placer
DECAN S1 Maintenance Handbook
5-12
X Frame LM Guide,Ball Screw清扫及注油
每月检验

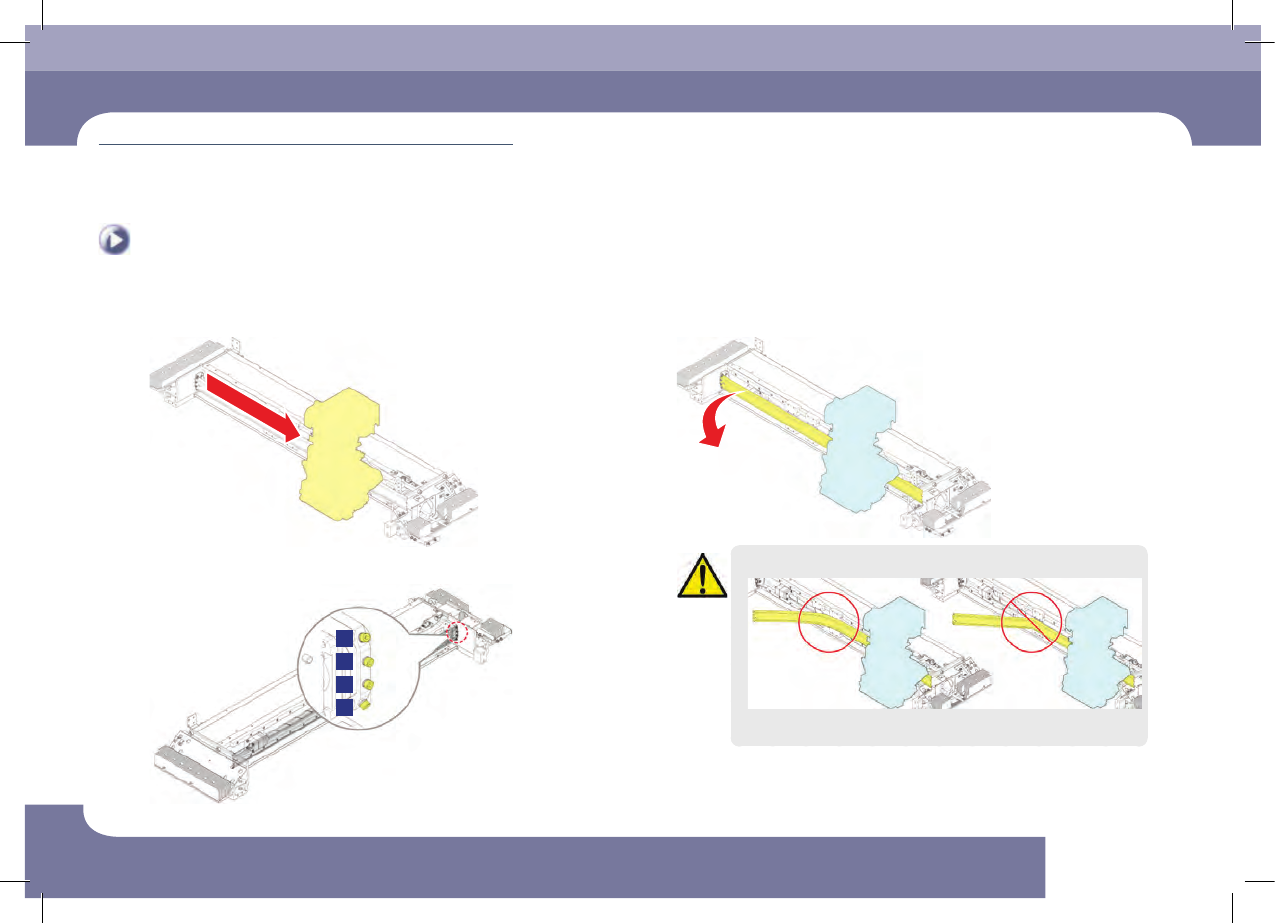

Step 5. 把Head assembly尽量移动到右侧
Step 6. 利用六角扳手(M3)按照下图所示顺序把用来固定盖的螺丝拆下来
1
3
4
2
Step 7. 把盖从X Frame拆下来
注 意
拆下润滑油防溅盖时，请特别注意避免盖折曲。
折曲的盖是无法使用的，须要重新购买防飞溅盖。
每月检验
Chapter 5
Next Generation, Multi-Functional Placer
DECAN S1 Maintenance Handbook
5-13
X Frame LM Guide,Ball Screw清扫及注油
Step 8. 利用产业用纸质擦拭器清扫LM Guide Rail与Ball Screw
Step 9. 利用六角扳手(M3)按照下图所示顺序把用来固定盖的固定螺丝组
装起来
4
2
1
3
注 意
拆下润滑油防溅盖时，请特别注意避免盖折曲。
折曲的盖是无法使用的，须要重新购买防飞溅盖。
Step 10. 把2.0mm厚的铁板 置于润滑油防溅盖与Head main body之间并
且把Head置于X Frame中 间 ，然 后 检 查 盖 与 Head Main Body之
间的间距是否为2.0mm以上
