每月检验
Chapter 5
Next Generation, Multi-Functional Placer
DECAN S1 Maintenance Handbook
5-15
X Frame LM Guide,Ball Screw清扫及注油
Step 13. 用Grease 注油器给Grease注油
(A1 ~ A4: LM guide, B1: Ball screw)
注 意
使用指定的注油器、把指定的润滑脂用指定的方法进行注油。
不使用其他方法进行注油。
注 意
设备运行的环境不佳时请随时确认注油状态进行注油。
Step 14. 使Head Assembly沿着左右方向往复移动3或4次。
Step 15. 参 考详见"3. 撤销紧急停止"(第1-6页)解除紧急停止后重新进行
作业
每月检验
Chapter 5
Next Generation, Multi-Functional Placer
DECAN S1 Maintenance Handbook
5-16

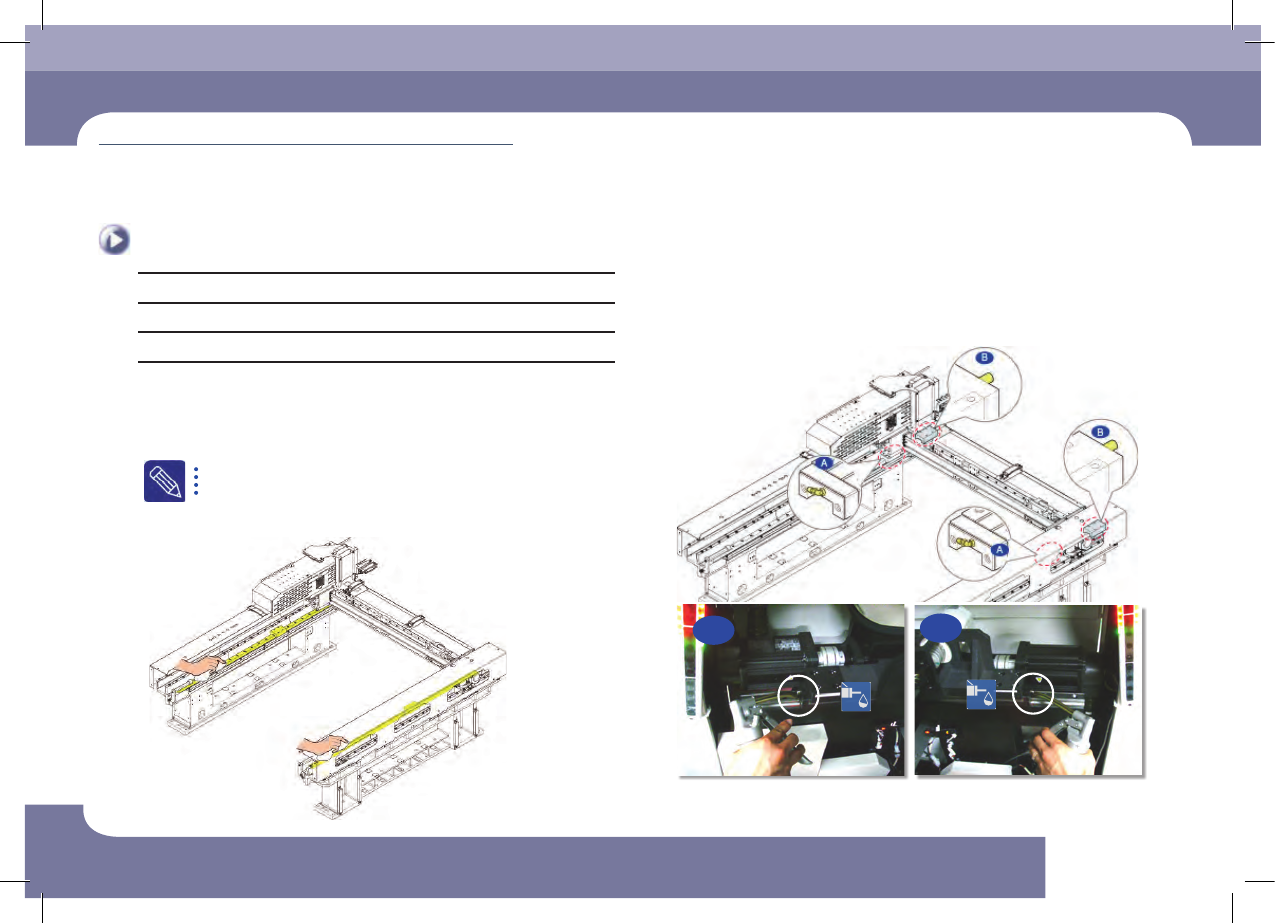

Y Frame LM Guide清扫及注油
每月检验
维护工具
超细纤维布块、刷子、注油器、GREASE-GREASE_AFE-CA
措施
Step 1. 参 考详见详见"4. X Frame 后面移动"(第1-4页)使 X Frame向
背面进行移动。
Step 2. 按OP面板的'EMG'按钮停止作业后、依次按'STOP','RESET'按钮。
详细内容请参阅详见详见"2. 紧急停止"(第1-2页)
Step 3. 利用超细纤维布块清扫LM Guide Rail
Step 4. 用Grease 注油器给Grease注油。
A
B
Y
Frame
LM
Guide
清扫及注油
(所需时间: 60分 / No. M-10)
每月检验
Chapter 5
Next Generation, Multi-Functional Placer
DECAN S1 Maintenance Handbook
5-17
Y Frame LM Guide清扫及注油
Step 5. 使Front/Rear X Frame沿着前后方向往复移动3次。
注 意
使用指定的注油器、把指定的润滑脂用指定的方法进行注油。
不使用其他方法进行注油。
注 意
设备运行的环境不佳时请随时确认注油状态进行注油。
Step 6. 参考详见"3. 撤销紧急停止"(第1- 6页)解除紧急停止后重新进
行作业
