13 驅動程序 針對使 用 cabla bel S 3 以 外 的 軟 件 操 控 條 碼 打 印 機 這 點， cab 為 Wind ows V is t a 、 Mac OS X 10.6 及搭 配 CUP S 1. 2 的 Linu x 以 上 版本 的作 業系 統提供 32 / 6 4 位 元 的 驅 動 程 序。 Windows 1) 驅動程 序 cab 的 條 碼 打 印 機 驅 動 程 序 具備 WHQL 認 證。這 確 …
12

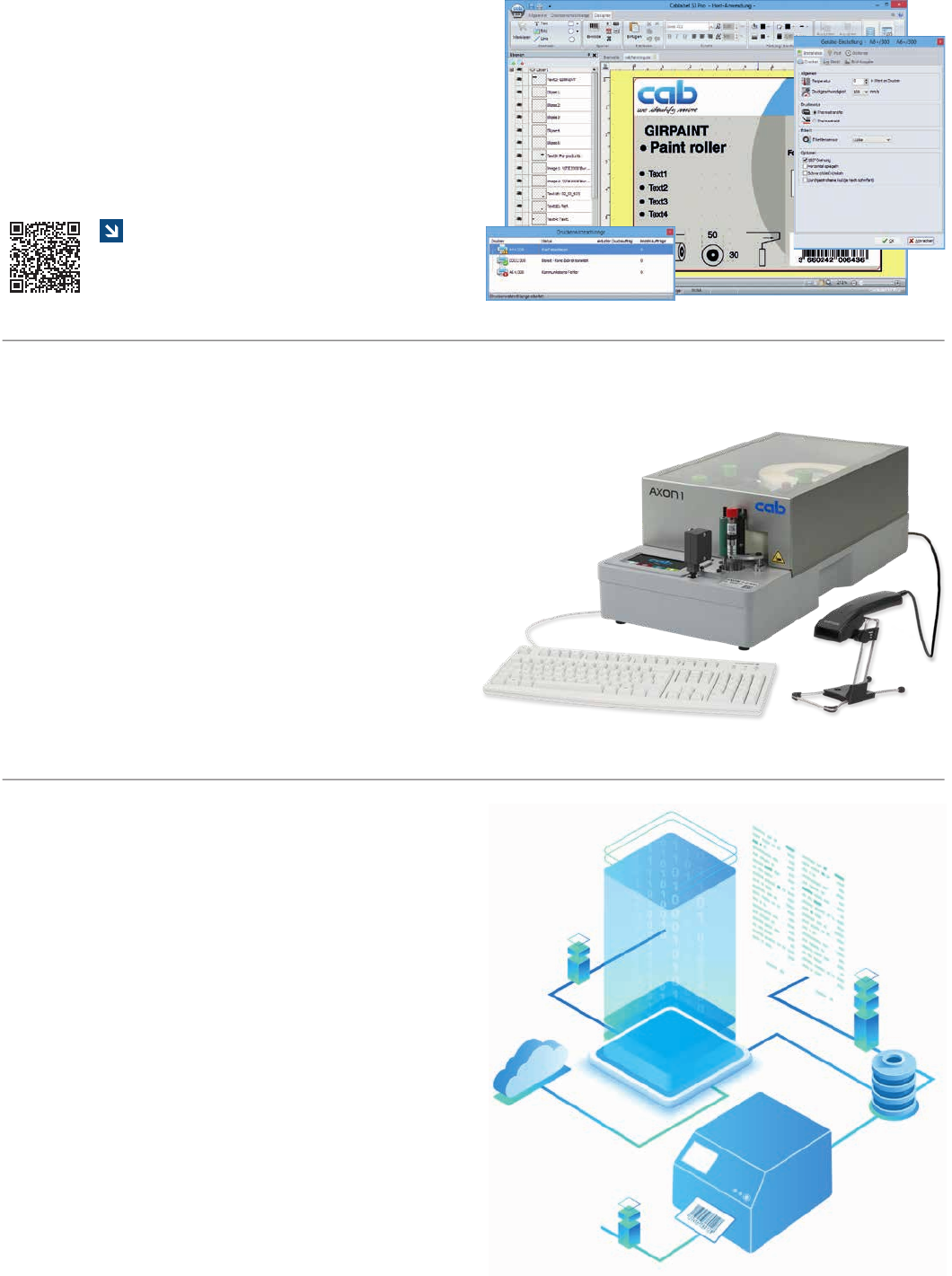

標籤編輯軟件 cablabel S3
目前新一代的 cab 條碼打印機已針對工業設備中由不同製造商生產
的機器及零部件進行 M2M ( 機器設備間的資訊交換 ) 的 相 關 規 劃。
OPC 統 一 架 構 的 服 務 器 及客 戶 端 已 整 合 至 固 件 中。
服務器可設定及監控條碼打印機，並透過定義好的程序界面處理
動 態 打 印 資 料。
搭配整合的客戶端可直接讀取其他啟用 OPC 統一架構的機器內部
的資料欄位，且不需要額外的軟件元件即可將這些資料打印在標籤
上。
OPC 統一架構
設 計、打 印、監 控
cablabel S3 開發了 cab 設 備 所 有 的 潛 力。
最重要的是標籤設計這部份。透過模塊設計 cablabel S3 能夠依照
需 求 做 細 部 的 修 改。JScript-Viewer 這類 外 掛程 序嵌 入於 cablabel
S3 用以支援 JScript 原生語言等功能。設計界面及 JScript 指令集
與實際時間同步。cablabel S3 可以整合數據庫連接器或條碼掃描
槍這類特殊功能。
更多資訊參見
www.cab.de/cn/product-
marking/label-soware/
cablabel-s3
這項操作模式讓條碼打印機能夠在沒有連接主機的情況下叫出標籤
檔 案 並 進 行 打 印。
標籤型式可以藉由 cablabel S3 這 類 標 籤 編 輯 軟 件 建 立 或 是 在 個人
電腦上使用文字編輯器直接編程。標籤樣式、文字檔和圖檔以及
數據庫內容經由記憶卡、U 盤或內部快閃記憶體儲存。
只有可變資料會透過鍵盤、條碼掃描槍、磅秤機或是其他主機傳送
到條碼打印機；藉由數據庫連接器，可從主機擷取資料來打印。
使用脫機操作模式打印
13
驅動程序
針對使用 cablabel S3 以 外 的 軟 件 操 控 條 碼 打 印 機 這 點，cab 為
Windows Vista、Mac OS X 10.6 及搭配 CUPS 1.2 的 Linux 以上版本
的作業系統提供 32 / 64 位 元 的 驅 動 程 序。
Windows
1)
驅動程序
cab 的條碼打印機驅動程序具備 WHQL 認 證。這 確 保 在
微 軟 作 業 系 統 中 擁 有 最 高 的 穩 定 性。
Mac OS X
2)3)
驅動程序
cab 針對 Mac OS X 的應用程序提供以 CUPS 為基礎的
條 碼 打 印 機 驅 動 程 序。
Linux
3)
驅動程序
Linux 驅動程序以 CUPS 為 基 礎。
提供驅動程序免費下載的網址為 www.cab.de/cn/support
程序設計
JScript
cab 為了控制條碼打印機開發出內嵌的程序語言 JScript，
提供免費下載手冊的網址為 www.cab.de/en/
programming
abc Basic 編譯程序
除了程序語言 JScript，abc Basic 編譯程序作為整合程序集
的軟件能讓條碼打印機在傳送打印前多一道檔案編程的處理。其中
一個範例是不須中斷進行中的打印機工作便能夠替用其他的打印機
語 言。abc Basic 編譯程序也可以接收其他系統的檔案諸如磅秤機、
條碼掃描槍或可編程序控制器。
週邊整合
條碼打印機供應商計畫
在「SAP
4)
條碼打印機供應商計畫」中，作為 SAP 合作夥伴
的 cab 為了方便使用 SAP R/3 的 SAPScript 程序語言操作 cab 條碼
打印機而開發出「轉檔方案」。在此方案中主機只需發送可變資料
到條碼打印機。先前下載至永久存放區 ( 內部記憶體系統、記憶卡
等... ) 的 圖 檔 及 字 型 檔 合 併 為 一 體。
使用該替代檔案
覆寫 SAPScript 中
的可變資料
藉由 cablabel S3
建立一個標籤和
替代檔案
從 SAP 裡面把
資料打印出來
步驟一 步驟二 步驟三
條碼打印機控制
1)
Windows 為微軟股份有限公司的註冊商標。
2)
MAC OS X 為蘋果公司的註冊商標。
3)
用於 SQUIX 系列機種、MACH 4S、EOS、HERMES Q、PX Q、AXON 1/2。
4)
SAP 及其所屬標誌為 SAP SE 的註冊商標。
cab 網絡管理員 規劃中
使用 cab 網絡管理員能透過網絡同時管理多台條碼
打 印 機。網 絡 管 理 員 支 援 監 控、設 定、固 件 更 新、記 憶 卡
管 理、檔 案 同 步 和 PIN 碼 集 中 管 理。
數據庫連接器
條碼打印機透過網絡連線能夠直接擷取來自中央 ODBC-
或 OLEDB- 兼容數據庫的檔案並打印成標籤。打印時條碼
打印機可以修改數據庫的檔案。
內網和外網設定
內建在條碼打印機的 HTTP 及 FTP 服務器能使用一般的
程序諸如網絡瀏覽器或 FTP 客戶端來監控和設定條碼打印
機、更 新 固 件 及 管 理 記 憶 卡。SNMP 和 SMTP 客戶端透過郵件及
SNMP 資料包將狀態、警示、錯誤等訊息寄到管理者或用戶電腦。
時間服務器用來同步時間及日期。
條碼打印機管理
14
型號及料號總覽
項目 料號 名稱
1.1
5984920.xxx 試管貼標系統 AXON 1.1/300
1.2
5984930.xxx 試管貼標系統 AXON 1.1/600
1.3
5979600.xxx 試管貼標系統 AXON 1.2/300
1.4
5979740.xxx 試管貼標系統 AXON 1.2/600
5561500
系統調整及測試
( 使用客戶提供的試管 )
項目 料號 名稱
3.1
5988215.250
保護外蓋
3.2
5988255.250 條碼掃描器 CC200-AXON
3.3
5979765.250 標籤將耗盡預警
( 規劃中 )
3.4
59xxxxx.250 剝離板 K
3.5
5551407.250 DC/DC 轉換器 24-60 VDC
( 規劃中 )
3.6
6010372.xxx 數碼 I/O 接口 24 VDC
3.7
6010520.xxx 2 埠以太網絡交換機 10/100 Mbit/s
試管貼標系統 AXON 1
xxx - .250 預先安裝於試管貼標系統
.001 零配件
試管貼標系統 AXON 1 選配品
xxxxxxx.250 搭配選配品
項目 料號 名稱
1.1
5977023.xxx
5977007.xxx
5977008.xxx
條碼打印機 SQUIX 4.3/300MP
條碼打印機 SQUIX 4/300MP
條碼打印機 SQUIX 4/600MP
6.1
5987150.xxx
試管貼標模塊 AXON 2
搭配輸送滾軸 TRV 14
搭配托盤
5561500
系統調整及測試
( 使用客戶提供的試管 )
5.1
5987151.xxx
輸送滾軸 TRV 18
5.2
5953700.xxx
5953701.xxx
5953702.xxx
5954180.xxx
打印滾軸 DR4-M30
打印滾軸 DR4-M60
打印滾軸 DR4-M80
打印滾軸 DR4
5.3
59xxxxx.250
5535960
輸送滾軸 TRK
一次性使用 ( 適用於 TRK )
試管貼標系統 AXON 2
項目 料號 名稱
試管貼標模塊 AXON 2 選配品
項目 料號 名稱
2.1
5953700.xxx 打印滾軸 DR4-M30
5953701.xxx 打印滾軸 DR4-M60
5953702.xxx 打印滾軸 DR4-M80
2.2
5979627.xxx 剝離板 56
2.3
5979925.xxx 剝離板 110
2.4 59xxxxx.250 剝離板 K
2.5
5551407.250 DC/DC 轉換器 24-60 VDC
( 規劃中 )
2.6
6010372.xxx 數碼 I/O 接口 24 VDC
2.7
6010520.xxx 2 埠以太網絡交換機 10/100 Mbit/s
條碼打印機 SQUIX 選配品
xxxxxxx.250 搭配選配品
xxx - .250 預先安裝於試管貼標系統
.001 零配件
選配品是針對特殊用途附加或作為標準品的替代方案而安裝的零件或
組 件。
如有選配品於出廠前預先安裝，料號會加上 .250。
單獨出貨的選配品會在料號補上 .001。
試管貼標系統的出貨內容
試管貼標系統
電源線 E+F 型，長 度 1.8 m
USB 傳 輸 線，長 度 1.8 m
操作手冊 德/英
線上資源
操作手冊
規格手冊 德/英/法
維修手冊 德/英
零件手冊 德/英
程序手冊 英
WHQL 認證的 Windows 條碼打印機驅動程序相容於
Windows Vista Server 2008
Windows 7 Server 2008 R2
Windows 8 Server 2012
Windows 8.1 Server 2012 R2
Windows 10 Server 2016
Server 2019
Apple Mac OS X 驅動程序 德/英/法
Linux 驅動程序 德/英/法
標籤編輯軟件 cablabel S3 Lite 入門版
cablabel S3 Viewer 檢視版
數據庫連接器
https://setup.cab.de/en
