16 客戶 / 客戶編號業務負責人電話街道郵遞區號 / 城市 Email 簽發日期目標日期項目擁有者項目控制選配產品料號 ( 本欄由 ca b 填寫 ) 試管貼標系統 AX ON 規格釐清清單 5. 試管貼標系統 5.1  598 4920. x x x 試管貼標系統 A XO N 1.1 /3 0 0 5. 2  5 984 93 0 .xxx 試管貼標系統 A XON 1…

出貨內容、外觀設計及規格資料以本冊輸出時間當下的資訊為準，隨時可能

更新。cab 對於本冊提供的資訊不作任何保證。

型號及料號總覽

項目料號名稱

2.7

5977370 SD 記憶卡

2.8

5977730 U 盤

2.9

5978912

USB 無線網卡

2.4 GHz 802.11b/g/n

2.10

5977731

USB 無線網卡搭配可轉動的天線桿

2.4 GHz 802.11b/g/n + 5 GHz a/n/ac

2.11

5977732 USB 藍芽轉換器

2.12

5917651

I/O 接口接頭

SUB-D 型 25-pin

2.13

6010186

外接操作面板

5907718.850

5907730.850

5907750.850

5907760.850

5907765.850

USB 傳輸線, 1.8 m

USB 傳輸線, 3 m

USB 傳輸線, 5 m

USB 傳輸線, 11 m

USB 傳輸線, 16 m

2.14

5955710 手動開關 TR2

4.1

5550818

傳輸線 RS232C

9/9-pin, 長 3 m

配件 AXON 1 / SQUIX

項目

料號

名稱 dpi

5977384.001

5977385.001

打印頭 2

300

600

5954102.001 打印滾軸 DR2

5954104.001 馬達驅動輔助滾軸 RR2

易磨耗零件 AXON 1

項目料號名稱

7.6

套裝軟件

5588001

5588100

5588101

5588150

5588151

5588152

5588002

5588105

5588106

5588155

5588156

5588157

規劃中

cablabel S3 Lite 入門版

( 至 cab.de/tw 下載 )

cablabel S3 Pro, 1 WS 專業版

cablabel S3 Pro, 5 WS 專業版

cablabel S3 Pro, 10 WS 專業版

cablabel S3 Pro, 1 需額外金鑰

cablabel S3 Pro, 4 需額外金鑰

cablabel S3 Pro, 9 需額外金鑰

cablabel S3 Print, 1 WS 打印版

cablabel S3 Print, 5 WS 打印版

cablabel S3 Print, 10 WS 打印版

cablabel S3 Print, 1 需額外金鑰

cablabel S3 Print, 4 需額外金鑰

cablabel S3 Print, 9 需額外金鑰

cablabel S3 Print Server

打印伺服器版

7.10

9008486

程序人員指南英文版

影印複本

標籤編輯軟件 AXON 1 / SQUIX

項目

料號

名稱 dpi

5977383.001

5977444.001

5977380.001

打印頭 4.3

打印頭 4

300

600

5954180.001 打印滾軸 DR4

5954183.001 馬達驅動輔助滾軸 RR4

易磨耗零件 SQUIX

操作語言 AXON 1 / AXON 2 / SQUIX

語言

操作手冊*

操作

面板

Windows

驅動程序

cablabel

SQUIX

歐盟

保加利亞文

X X X

丹麥文

X X X

德文

X X X X X X

英文

X X X X X X

愛沙尼亞文

X X

芬蘭文

X X X

法文

X X X X X

希臘文

X X

意大利文

X X X X

克羅埃西亞文

X X X

拉脫維亞文

X X

立陶宛文

X X X

荷蘭文

X X X

波蘭文

X X X X

葡萄牙文

X X X

羅馬尼亞文

X X

瑞典文

X X X

斯洛伐克文

X X X

斯洛文尼亞文

X X X

西班牙文

X X X X

捷克文

X X X X

匈牙利文

X X X

歐洲 ( 非歐盟會員國 )

馬其頓文

挪威文

X X X

俄文

X X X X

塞爾維亞文

土耳其文

X X X

亞洲

簡體中文

X X X X

繁體中文

X X X X

日文

X X

韓文

X X X

泰文

X X X

中東

阿拉伯文

希伯來文

波斯文

AXON 1

AXON 2

SQUIX

*更多語言規劃中

客戶 / 客戶編號

業務負責人

電話

街道

郵遞區號 / 城市

簽發日期

目標日期

項目擁有者

項目控制

選配產品料號

( 本欄由 cab 填寫 )

試管貼標系統 AXON 規格釐清清單

5. 試管貼標系統

5.1  5984920.xxx 試管貼標系統 AXON 1.1/300

5.2  5984930.xxx 試管貼標系統 AXON 1.1/600

5.3  5979600.xxx 試管貼標系統 AXON 1.2/300

5.4  5979740.xxx 試管貼標系統 AXON 1.2/600

6. 選配品

6.1  5988215.250 保護外蓋

6.2  5988255.250 條碼掃描器 CC200-AXON ( 請洽詢 cab )

6.3  5979765.250 標籤將耗盡預警 ( 規劃中 )

6.4  5551407.250 DC/DC 轉換器 24 - 60 VDC ( 規劃中 )

6.5  59xxxxx.250 剝離板 K ( 適用於客製化需求 )

6.6  59xxxxx.250 針對直徑 26 - 35 mm 的試管 / 樣品瓶做 ( 機構 ) 變動的套件

AXON 1

AXON 2

5. 試管 / 樣品瓶口方向  向右  向左

6. 取出試管 / 樣品瓶 

從插入位置取出  從托盤取出

7. 搭配試管貼標模塊使用的條碼打印機

7.1  5977023.xxx 條碼打印機 SQUIX 4.3/300MP

7.2  5977007.xxx 條碼打印機 SQUIX 4/300MP

7.3  5977008.xxx 條碼打印機 SQUIX 4/600MP

8. 用於條碼打印機的選配品

8.1  5953700.xxx 打印滾軸 DR4-M30/最大標籤寬度為 25.4 mm

8.2  5953701.xxx 打印滾軸 DR4-M60/最大標籤寬度為 56 mm

8.3  5953702.xxx 打印滾軸 DR4-M80/最大標籤寬度為 76 mm

8.4  5979627.xxx 剝離板 56 (Ø 14 mm)

8.5  5987212.xxx 剝離板 56 (Ø 18 mm)

8.6  5979925.xxx 剝離板 110 (Ø 14 mm)

8.7  59xxxxx.250 剝離板 K ( 適用於客製化需求 )

8.8  5551407.250 DC/DC 轉換器 24 - 60 VDC ( 規劃中 )

9. 試管貼標模塊

9.1  5987150.xxx 試管貼標模塊 AXON 2

搭配輸送滾軸 TRV 14 (Ø 14 mm)

搭配托盤

10. 用於試管貼標模塊的選配品

10.1  5987151.xxx 輸送滾軸 TRV 18 (Ø 18 mm)

10.2  5953700.xxx 打印滾軸 DR4-M30 ( 作為輸送滾軸用途 )

10.3  5953701.xxx 打印滾軸 DR4-M60 ( 作為輸送滾軸用途 )

10.4  5953702.xxx 打印滾軸 DR4-M80 ( 作為輸送滾軸用途 )

10.5  5954180.xxx 打印滾軸 DR4 ( 作為輸送滾軸用途 )

10.6  59xxxxx.250 輸送滾軸 TRK

 5535960 一次性使用 ( 適用於 TRK )

以下欄位由 cab 填寫

可行性評估  是  否

姓名

電話

日期簽名

通過可行性評估後必須的客戶承認書：

 是  否

姓名

電話

日期簽名

1. 標籤寬度 B mm

高度 H mm

材質種類

標籤底紙寬度 T mm

2. 打印方式 2.1  熱感印

2.2  搭配熱轉印碳帶

3. 碳帶寬度 mm

材質種類

回捲方向  內捲  外捲

4. 試管 / 樣品瓶 1 直徑 D1 mm

2 直徑 D2 mm

3 直徑 D3 mm

4 長度 L mm

5 距離 E mm

6 高度 F mm

7 置入 / 取出  手動  自動

規格釐清清單下載：

www.cab.de/en/axon-konf

 5561500 系統調整及測試：

為了調整測試，大約需要 100 支試管 / 樣品瓶

1 捲標籤

1 捲碳帶

選配品是針對特殊用途附加或作為標準品的替代方案而安裝的零件或

組件。

如有選配品於出廠前預先安裝，料號會加上 .250。

單獨出貨的選配品會在料號補上 .001。

nniicchhtt ggeessttaatttteett;; iinnssoowweeiitt ddiieess nniicchhtt aauussddrrüücckklliicchh zzuuggeessttaannddeenn iisstt..

ddeerreenn VVeerrwweerrttuunngg uunndd MMiitttteeiilluunngg iihhrreess IInnhhaallttss aann DDrriittttee ssiinndd

DDiiee WWeeiitteerrggaabbee ssoowwiiee ddiiee VVeerrvviieellffäällttiigguunngg ddiieesseerr UUnntteerrllaaggeenn,,

ÄÄnnddeerruunnggeenn aauu

ffggrruunndd ddeess tteecchhnniisscchheenn FFoorrttsscchhrriittttss vvoorrbbeehhaalltteenn..

110000

AXON 1

R1 Röhrchen für Prospekt

31.05.2021

P.Zimmermann

Allgemein

22 mechanisches Kaufteil

1009144.idw

1 : 1

Oberfläche:

Index Änderung Datum Name

Dateiname:

Ersatz für:

freig. am

gez. am

freig. von

Allgemeintoleranzen: Maßstab

Werkstoff

Blatt

Ersetzt durch:

AXON 1 31.05.21

Volumen:

Dichte:

Masse:

Oberfläche:

3 cm³

0,98 g/cm³

3 g

59,2 cm²

Bl.

Achtung: Zeichnung nicht freigegeben!

gez. von

00 ERSTFREIGABE

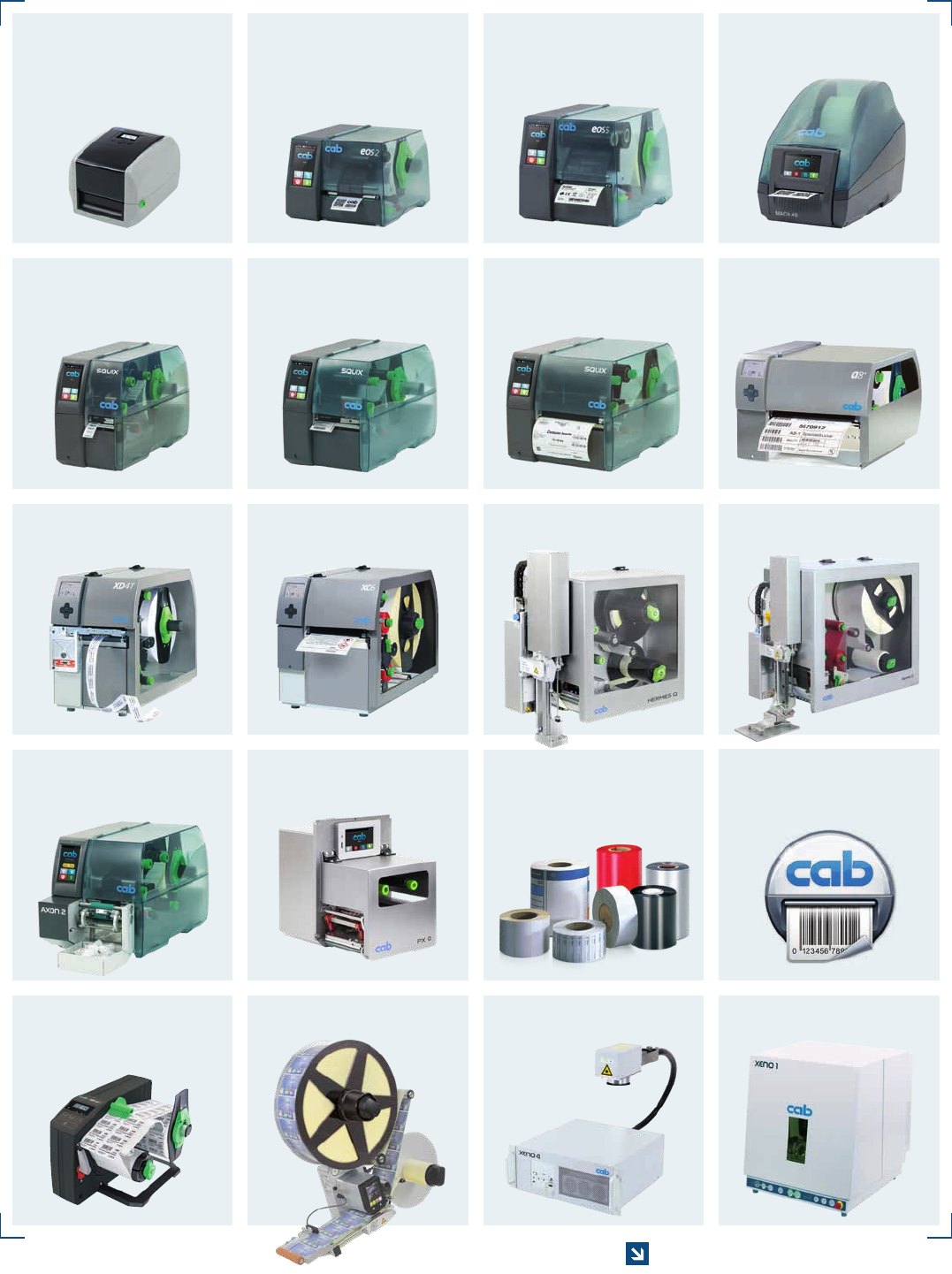

cab 產品總覽

條碼打印機

MACH1, MACH2

條碼打印機

MACH 4S

條碼打印機

EOS 2

條碼打印機

EOS 5

條碼打印機

SQUIX 2

條碼打印機

SQUIX 4

條碼打印機

SQUIX 6.3

條碼打印機

XD4T ( 雙面打印 )

條碼打印機

XC ( 雙色打印 )

貼標系統

Hermes C ( 雙色打印 )

打印模塊

PX Q

試管貼標系統

AXON

標籤及碳帶

標籤編輯軟件

cablabel S3

標籤剝離機

HS, VS

快速貼標機

IXOR

激光打標系統

激光打標機

XENO 4

貼標系統

HERMES Q

更多產品資訊請參見 www.cab.de/cn
