14 型號及料號總覽項目料號名稱 1.1 59 849 20. xxx 試管貼標系統 A XO N 1.1 /3 0 0 1.2 5984930.xxx 試管貼標系統 A XO N 1.1 /6 0 0 1.3 59 79 600. xxx 試管貼標系統 A XO N 1. 2 /3 0 0 1.4 5979740.x x x 試管貼標系統 A XO N 1. 2 /6 0 0 5561500 系統調整及測試 ( 使用客戶…

13

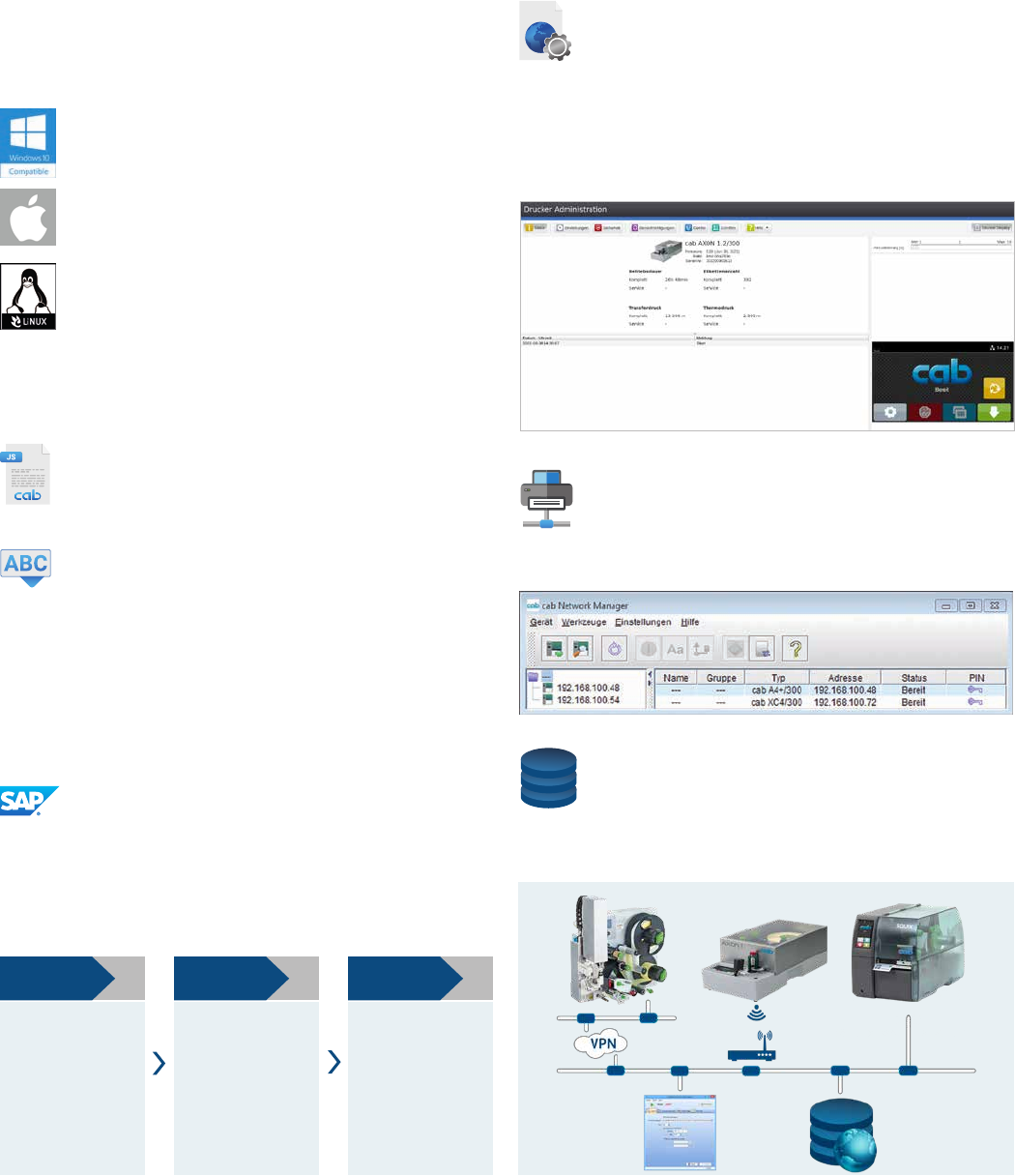

驅動程序

針對使用 cablabel S3 以外的軟件操控條碼打印機這點，cab 為

Windows Vista、Mac OS X 10.6 及搭配 CUPS 1.2 的 Linux 以上版本

的作業系統提供 32 / 64 位元的驅動程序。

Windows

1)

驅動程序

cab 的條碼打印機驅動程序具備 WHQL 認證。這確保在

微軟作業系統中擁有最高的穩定性。

Mac OS X

2)3)

驅動程序

cab 針對 Mac OS X 的應用程序提供以 CUPS 為基礎的

條碼打印機驅動程序。

Linux

3)

驅動程序

Linux 驅動程序以 CUPS 為基礎。

提供驅動程序免費下載的網址為 www.cab.de/cn/support

程序設計

JScript

cab 為了控制條碼打印機開發出內嵌的程序語言 JScript，

提供免費下載手冊的網址為 www.cab.de/en/

programming

abc Basic 編譯程序

除了程序語言 JScript，abc Basic 編譯程序作為整合程序集

的軟件能讓條碼打印機在傳送打印前多一道檔案編程的處理。其中

一個範例是不須中斷進行中的打印機工作便能夠替用其他的打印機

語言。abc Basic 編譯程序也可以接收其他系統的檔案諸如磅秤機、

條碼掃描槍或可編程序控制器。

週邊整合

條碼打印機供應商計畫

在「SAP

4)

條碼打印機供應商計畫」中，作為 SAP 合作夥伴

的 cab 為了方便使用 SAP R/3 的 SAPScript 程序語言操作 cab 條碼

打印機而開發出「轉檔方案」。在此方案中主機只需發送可變資料

到條碼打印機。先前下載至永久存放區 ( 內部記憶體系統、記憶卡

等... ) 的圖檔及字型檔合併為一體。

使用該替代檔案

覆寫 SAPScript 中

的可變資料

藉由 cablabel S3

建立一個標籤和

替代檔案

從 SAP 裡面把

資料打印出來

步驟一步驟二步驟三

條碼打印機控制

1)

Windows 為微軟股份有限公司的註冊商標。

2)

MAC OS X 為蘋果公司的註冊商標。

3)

用於 SQUIX 系列機種、MACH 4S、EOS、HERMES Q、PX Q、AXON 1/2。

4)

SAP 及其所屬標誌為 SAP SE 的註冊商標。

cab 網絡管理員規劃中

使用 cab 網絡管理員能透過網絡同時管理多台條碼

打印機。網絡管理員支援監控、設定、固件更新、記憶卡

管理、檔案同步和 PIN 碼集中管理。

數據庫連接器

條碼打印機透過網絡連線能夠直接擷取來自中央 ODBC-

或 OLEDB- 兼容數據庫的檔案並打印成標籤。打印時條碼

打印機可以修改數據庫的檔案。

內網和外網設定

內建在條碼打印機的 HTTP 及 FTP 服務器能使用一般的

程序諸如網絡瀏覽器或 FTP 客戶端來監控和設定條碼打印

機、更新固件及管理記憶卡。SNMP 和 SMTP 客戶端透過郵件及

SNMP 資料包將狀態、警示、錯誤等訊息寄到管理者或用戶電腦。

時間服務器用來同步時間及日期。

條碼打印機管理

14

型號及料號總覽

項目料號名稱

1.1

5984920.xxx 試管貼標系統 AXON 1.1/300

1.2

5984930.xxx 試管貼標系統 AXON 1.1/600

1.3

5979600.xxx 試管貼標系統 AXON 1.2/300

1.4

5979740.xxx 試管貼標系統 AXON 1.2/600

5561500

系統調整及測試

( 使用客戶提供的試管 )

項目料號名稱

3.1

5988215.250

保護外蓋

3.2

5988255.250 條碼掃描器 CC200-AXON

3.3

5979765.250 標籤將耗盡預警

( 規劃中 )

3.4

59xxxxx.250 剝離板 K

3.5

5551407.250 DC/DC 轉換器 24-60 VDC

( 規劃中 )

3.6

6010372.xxx 數碼 I/O 接口 24 VDC

3.7

6010520.xxx 2 埠以太網絡交換機 10/100 Mbit/s

試管貼標系統 AXON 1

xxx - .250 預先安裝於試管貼標系統

.001 零配件

試管貼標系統 AXON 1 選配品

xxxxxxx.250 搭配選配品

項目料號名稱

1.1

5977023.xxx

5977007.xxx

5977008.xxx

條碼打印機 SQUIX 4.3/300MP

條碼打印機 SQUIX 4/300MP

條碼打印機 SQUIX 4/600MP

6.1

5987150.xxx

試管貼標模塊 AXON 2

搭配輸送滾軸 TRV 14

搭配托盤

5561500

系統調整及測試

( 使用客戶提供的試管 )

5.1

5987151.xxx

輸送滾軸 TRV 18

5.2

5953700.xxx

5953701.xxx

5953702.xxx

5954180.xxx

打印滾軸 DR4-M30

打印滾軸 DR4-M60

打印滾軸 DR4-M80

打印滾軸 DR4

5.3

59xxxxx.250

5535960

輸送滾軸 TRK

一次性使用 ( 適用於 TRK )

試管貼標系統 AXON 2

項目料號名稱

試管貼標模塊 AXON 2 選配品

項目料號名稱

2.1

5953700.xxx 打印滾軸 DR4-M30

5953701.xxx 打印滾軸 DR4-M60

5953702.xxx 打印滾軸 DR4-M80

2.2

5979627.xxx 剝離板 56

2.3

5979925.xxx 剝離板 110

2.4 59xxxxx.250 剝離板 K

2.5

5551407.250 DC/DC 轉換器 24-60 VDC

( 規劃中 )

2.6

6010372.xxx 數碼 I/O 接口 24 VDC

2.7

6010520.xxx 2 埠以太網絡交換機 10/100 Mbit/s

條碼打印機 SQUIX 選配品

xxxxxxx.250 搭配選配品

xxx - .250 預先安裝於試管貼標系統

.001 零配件

選配品是針對特殊用途附加或作為標準品的替代方案而安裝的零件或

組件。

如有選配品於出廠前預先安裝，料號會加上 .250。

單獨出貨的選配品會在料號補上 .001。

試管貼標系統的出貨內容

試管貼標系統

電源線 E+F 型，長度 1.8 m

USB 傳輸線，長度 1.8 m

操作手冊德/英

線上資源

操作手冊

規格手冊德/英/法

維修手冊德/英

零件手冊德/英

程序手冊英

WHQL 認證的 Windows 條碼打印機驅動程序相容於

Windows Vista Server 2008

Windows 7 Server 2008 R2

Windows 8 Server 2012

Windows 8.1 Server 2012 R2

Windows 10 Server 2016

Server 2019

Apple Mac OS X 驅動程序德/英/法

Linux 驅動程序德/英/法

標籤編輯軟件 cablabel S3 Lite 入門版

cablabel S3 Viewer 檢視版

數據庫連接器

https://setup.cab.de/en

15

出貨內容、外觀設計及規格資料以本冊輸出時間當下的資訊為準，隨時可能

更新。cab 對於本冊提供的資訊不作任何保證。

型號及料號總覽

項目料號名稱

2.7

5977370 SD 記憶卡

2.8

5977730 U 盤

2.9

5978912

USB 無線網卡

2.4 GHz 802.11b/g/n

2.10

5977731

USB 無線網卡搭配可轉動的天線桿

2.4 GHz 802.11b/g/n + 5 GHz a/n/ac

2.11

5977732 USB 藍芽轉換器

2.12

5917651

I/O 接口接頭

SUB-D 型 25-pin

2.13

6010186

外接操作面板

5907718.850

5907730.850

5907750.850

5907760.850

5907765.850

USB 傳輸線, 1.8 m

USB 傳輸線, 3 m

USB 傳輸線, 5 m

USB 傳輸線, 11 m

USB 傳輸線, 16 m

2.14

5955710 手動開關 TR2

4.1

5550818

傳輸線 RS232C

9/9-pin, 長 3 m

配件 AXON 1 / SQUIX

項目

料號

名稱 dpi

5977384.001

5977385.001

打印頭 2

打印頭 2

300

600

5954102.001 打印滾軸 DR2

5954104.001 馬達驅動輔助滾軸 RR2

易磨耗零件 AXON 1

項目料號名稱

7.6

套裝軟件

5588001

5588100

5588101

5588150

5588151

5588152

5588002

5588105

5588106

5588155

5588156

5588157

規劃中

cablabel S3 Lite 入門版

( 至 cab.de/tw 下載 )

cablabel S3 Pro, 1 WS 專業版

cablabel S3 Pro, 5 WS 專業版

cablabel S3 Pro, 10 WS 專業版

cablabel S3 Pro, 1 需額外金鑰

cablabel S3 Pro, 4 需額外金鑰

cablabel S3 Pro, 9 需額外金鑰

cablabel S3 Print, 1 WS 打印版

cablabel S3 Print, 5 WS 打印版

cablabel S3 Print, 10 WS 打印版

cablabel S3 Print, 1 需額外金鑰

cablabel S3 Print, 4 需額外金鑰

cablabel S3 Print, 9 需額外金鑰

cablabel S3 Print Server

打印伺服器版

7.10

9008486

程序人員指南英文版

影印複本

標籤編輯軟件 AXON 1 / SQUIX

項目

料號

名稱 dpi

5977383.001

5977444.001

5977380.001

打印頭 4.3

打印頭 4

打印頭 4

300

300

600

5954180.001 打印滾軸 DR4

5954183.001 馬達驅動輔助滾軸 RR4

易磨耗零件 SQUIX

操作語言 AXON 1 / AXON 2 / SQUIX

語言

操作手冊*

操作

面板

Windows

驅動程序

cablabel

S3

SQUIX

歐盟

保加利亞文

X X X

丹麥文

X X X

德文

X X X X X X

英文

X X X X X X

愛沙尼亞文

X X

芬蘭文

X X X

法文

X X X X X

希臘文

X X

意大利文

X X X X

克羅埃西亞文

X X X

拉脫維亞文

X X

立陶宛文

X X X

荷蘭文

X X X

波蘭文

X X X X

葡萄牙文

X X X

羅馬尼亞文

X X

瑞典文

X X X

斯洛伐克文

X X X

斯洛文尼亞文

X X X

西班牙文

X X X X

捷克文

X X X X

匈牙利文

X X X

歐洲 ( 非歐盟會員國 )

馬其頓文

X

挪威文

X X X

俄文

X X X X

塞爾維亞文

X

土耳其文

X X X

亞洲

簡體中文

X X X X

繁體中文

X X X X

日文

X X

韓文

X X X

泰文

X X X

中東

阿拉伯文

X

希伯來文

X

波斯文

X

AXON 1

AXON 2

SQUIX

*更多語言規劃中
