選配品：條碼打印機 SQUIX 4MP
較窄標籤的專用打印滾軸 DR4-M
使用較窄的標籤時，要達到精準打印需要合適的打印滾軸。
可避免滾軸磨損率提高、打印頭刮傷及標籤進紙時發生錯誤。
DR4-M30 適用的最大標籤寬度為 25.4 mm
DR4-M60 適用的最大標籤寬度為 56.0 mm
DR4-M80 適用的最大標籤寬度為 76.0 mm
輸送滾軸
適用於直徑 10 - 22 mm 的試管或樣品瓶
型號 適用的最大標籤寬度 搭配剝離板
DR4-M30 25.4 mm 56 mm
DR4-M60 56.0 mm 56 mm
DR4-M80 76.0 mm 110 mm
DR4 110 mm 110 mm
輸送滾軸 TRK 適用於客製化需求
適用於尺寸不在上述的輸送滾軸規範內的試管或樣品瓶。
搭配型號為 56 / 110 / K 的剝離板
剝離板
讓標籤從馬達驅動輔助滾軸下方通過以確實完成剝離。
型號 56 - 適用的最大標籤寬度為 56 mm (Ø14 mm)
型號 56 - 適用的最大標籤寬度為 56 mm (Ø18 mm)
型號 110 - 適用的最大標籤寬度為 110 mm (Ø14 mm)
型號 K - 適用於客製化需求，標準型號的剝離板遇到
有蓋的試管或樣品瓶時的問題解決方案。
輸入電壓 24-60 VDC
條碼打印機可安裝 24-60 VDC 的電源模塊代替
標 準 的 電 源 供 應。
輸送滾軸 TRV 18 (Ø18 mm) 最大標籤寬度為 56 mm
用於將標籤黏貼在直徑 7 - 12 mm 的試管或樣品瓶上。輸送滾軸
可在軸上移動以便將被貼物的蓋子或螺紋凸起固定在旁邊。
適用的最大標籤寬度為 56 mm，搭 配 型 號 56 的 剝 離 板。
5.1
5.3
2.2-2.4
5.2
數碼 I/O 接口 24 VDC
SUB-D 25-pin 連接埠
或
2 埠以太網絡交換機 10/100 Mbit/s
用於在串聯網絡中連接另一台終端設備。
信 號 可 輕 易 通 過。
2.6
2.1
2.5
2.7
❶
❷
❸
選配品：試管貼標模塊 AXON 2
8
操作面板
❶ LED 燈 顯 示：開機
❷ 狀 態 列：接收打印資料、記錄資料串流、碳帶將耗盡預警、
插入 SD 記憶卡 / U 盤、藍 芽、WLAN 無 線 網 絡、
以太網絡、USB Slave 傳 輸 接 口、時 間
❸ 狀態通知：待機、暫停、每筆打印工作完成的標籤數量、
已 就 剝 離 位 置 的 標 籤、等 待 外 部 信 號
❹ USB 插槽
維修用 U 盤或 U 盤 專 用，可 上 傳 檔 案 至
機身內建快閃記憶體。
❺ 操作
設定選項 打印參數
調整標籤打印定位 Y
選擇打印速度
視頻導覽
直覺簡便的操作搭配淺顯易懂的圖示可方便調整機身設定
會 隨 著 安 裝 方 向 轉 換 為 橫 屏 或 豎 屏。
進行貼標作業
跳至選單
重複打印最後一張標籤
中斷及繼續打印工作
停止及刪除所有打印工作
標籤進紙
藉由軟件可以 90° 為單位旋轉
1
4
3
2
5
試管貼標系統 AXON 1
搭配 AXON 2 使用的條碼打印機 SQUIX
可至下列網址觀看 AXON 2 的視頻
www.cab.de/en/axon2-videos
可至下列網址觀看 AXON 1 的視頻
www.cab.de/en/axon1-videos
9

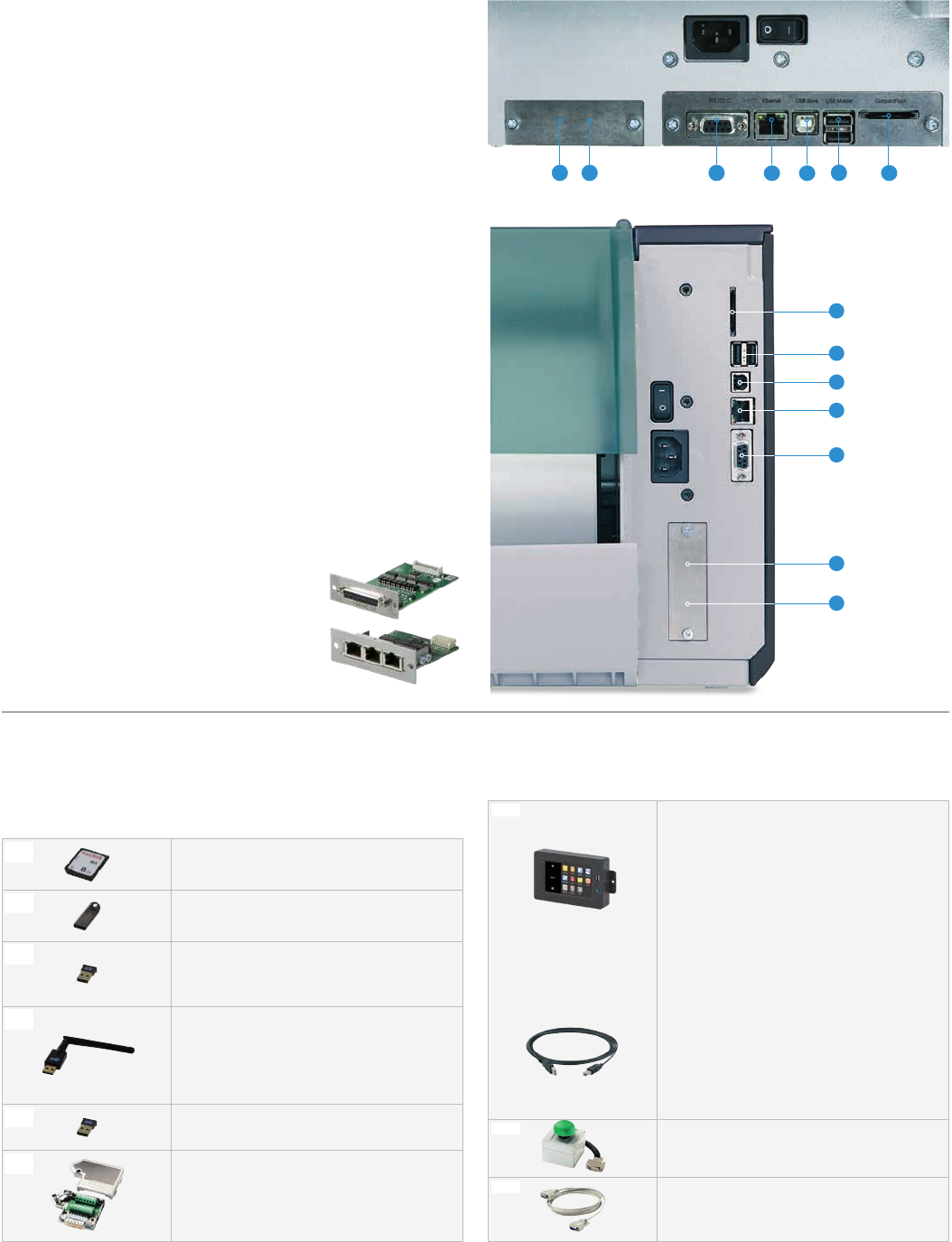

❶ SD 記憶卡插槽
❷ 2 x USB Host 傳輸接口
連 接 金 鑰、U 盤、鍵 盤、掃 描 槍、USB 藍 芽 轉 換 器、
USB 無線網卡、外接式操作面板
❸ USB 2.0 高速裝置 PC 連接專用
❹ 以太網絡 10/100 Mbit/s
❺ RS232C 串口 1,200 到 230,400 Baud/8 Bit
( 以下為選配品 )
1
2
3
5
4
7
6
或
❼ 2 埠以太網絡交換機 10/100 Mbit/s
❻ 數碼 I/O 接 口；25-pin SUB-D 連接埠
與 IEC/EN 61131-2，1+3 型 一 致；
所有輸出和輸入皆配有電氣隔離及反極性保護，
輸出額外配有短路保護。
輸入信號 PNP
輸出信號 PNP, NPN
開始打印或貼標
打印第一張標籤
重複打印
取消打印
剝離標籤
停止打印或貼標
進紙
暫停
重設
傳輸接口
試管貼標系統 AXON 1
1
2
3
4
5
6
搭配 AXON 2 使用的條碼打印機 SQUIX
待機
現有打印資料
位於吸標位置 / 上端位置
啟動標籤進紙
標籤就剝離位置
位於貼標位置 / 下端位置
預先警示碳帶用完
預先警示標籤用完*
碳帶耗盡 / 標籤耗盡
錯誤匯報
*僅限 AXON 1
外接操作面板
功能與條碼打印機上的操作面板相同
可依需求選擇使用外接操作面板或條碼
打 印 機 內 建 的 操 作 面 板。
如操作面板無法使用，條碼打印機可
搭 配 外 接 操 作 面 板。
屏幕的顯示會隨著擺橫或擺直轉換。
電源供應需要搭配特定的傳輸線。
條 碼 打 印 機 連 接 埠：USB 2.0 高速裝置
USB 傳輸線, 1.8 m
USB 傳輸線, 3 m
USB 傳輸線, 5 m
USB 傳輸線, 11 m
USB 傳輸線, 16 m
手動開關 TR2
僅用於連接數碼 I/O 接口
傳輸線 RS232 C
9/9-pin, 3 m
SD 記憶卡
U 盤
USB 無線網卡
2.4 GHz 802.11b/g/n
熱點或工作站模式
USB 無線網卡搭配可轉動的天線桿
提供更大的有效範圍
2.4 GHz 802.11b/g/n + 5 GHz 802.11a/n/ac
熱點或工作站模式
USB 藍芽轉換器
I/O 接口接頭 SUB-D 型, 25-pin
使用螺絲接頭連接所有 I/O 接口上的
操作信號。
2.13
2.7
2.8
2.9
2.10
2.11
2.12
2.14
4.1
配件由客戶自行插入或旋入條碼打印機。
