7 選配品：條碼打印機 SQUIX 4MP 較窄標籤的專用打印滾軸 DR4 - M 使用較窄的標籤時，要達到精準打印需要合適的打印滾軸。可避免滾軸磨損率提高、打印頭刮傷及標籤進紙時發生錯誤。 DR4 - M3 0 適用的最大標籤寬度為 2 5.4 mm DR4 - M6 0 適用的最大標籤寬度為 56 .0 mm DR4 - M8 0 適用的最大標籤寬度為 76 .0 …

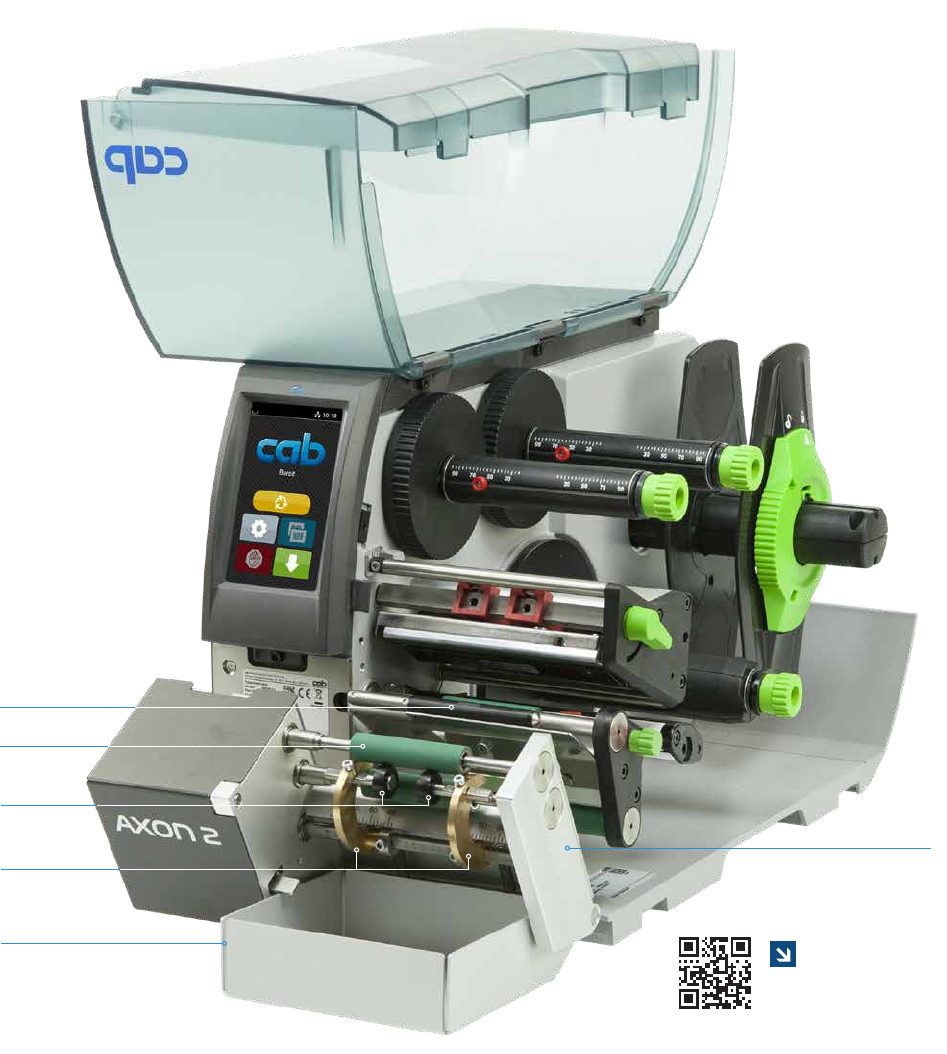

試管貼標模塊 AXON 2

更多條碼打印機 SQUIX

4MP 的資訊參見

www.cab.de/cn/squix

剝離板

專用於試管及樣品瓶。

輸送滾軸 TRV 14 (Ø 14 mm)

用於將標籤黏貼在直徑 10 - 22 mm 的試管或樣品瓶上。輸送

滾軸可在軸上移動以便將被貼物的蓋子或螺紋凸起固定在旁邊。

適用的最大標籤寬度為 56 mm，搭配型號 56 的剝離板。

選配品另有其他適合較小被貼物直徑及較寬標籤的輸送滾軸。

壓平輔助滾軸

壓平輔助滾軸根據試管或樣品瓶長度進行調整。壓平輔助滾軸

在貼標時使被貼物可緊貼輸送滾軸。

迴轉桿搭配擋片

根據試管或樣品瓶的長度及標籤位置進行軸的調整。

用於更換標籤及碳帶的設計

可旋轉的貼標模塊便於置入標籤及碳帶。

托盤

完成貼標的試管或樣品瓶可以由機器自動退出落至托盤。

❷

❸

❶

❺

❻

❹❶

❷

❸

❺

❹

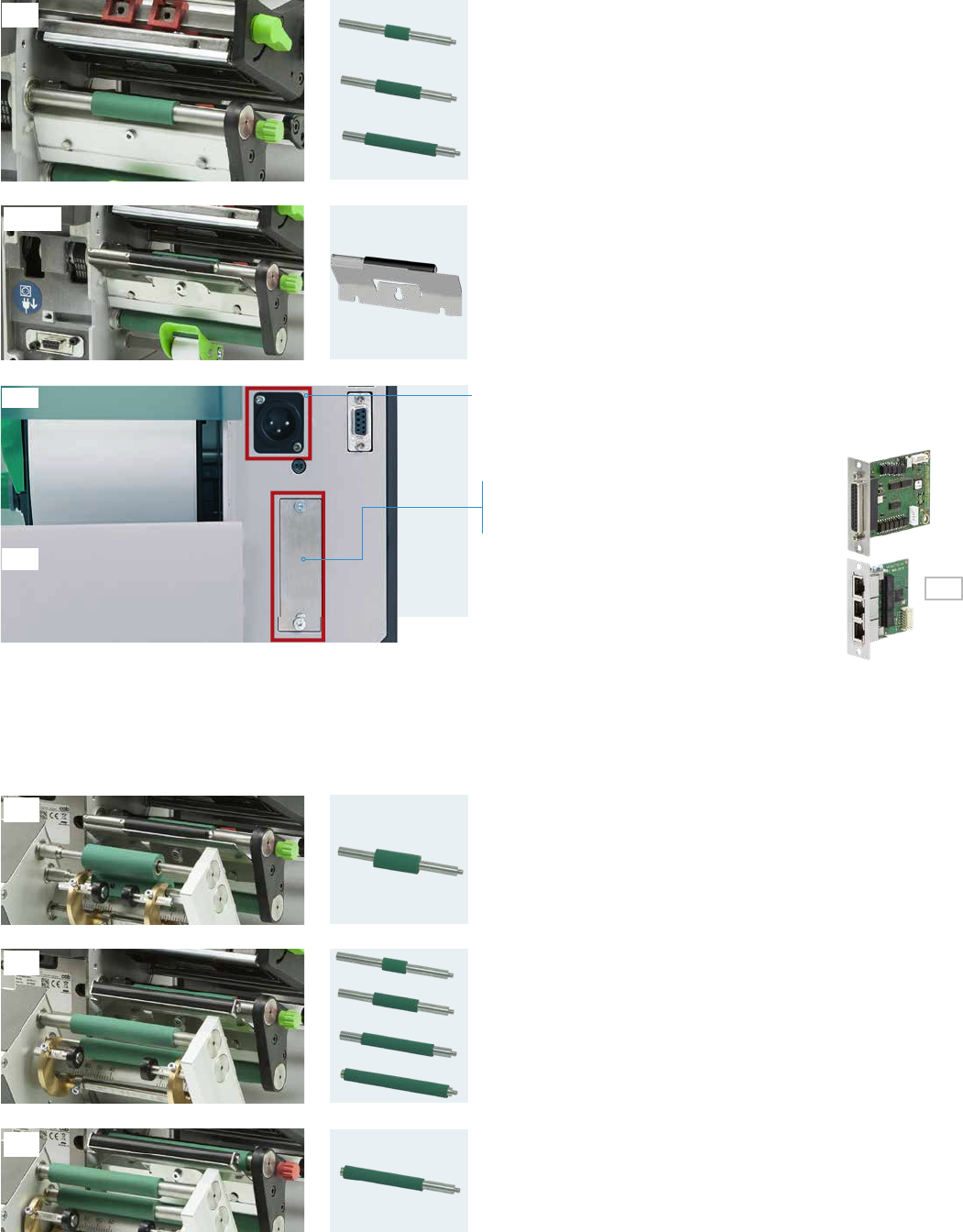

選配品：條碼打印機 SQUIX 4MP

較窄標籤的專用打印滾軸 DR4-M

使用較窄的標籤時，要達到精準打印需要合適的打印滾軸。

可避免滾軸磨損率提高、打印頭刮傷及標籤進紙時發生錯誤。

DR4-M30 適用的最大標籤寬度為 25.4 mm

DR4-M60 適用的最大標籤寬度為 56.0 mm

DR4-M80 適用的最大標籤寬度為 76.0 mm

輸送滾軸

適用於直徑 10 - 22 mm 的試管或樣品瓶

型號適用的最大標籤寬度搭配剝離板

DR4-M30 25.4 mm 56 mm

DR4-M60 56.0 mm 56 mm

DR4-M80 76.0 mm 110 mm

DR4 110 mm 110 mm

輸送滾軸 TRK 適用於客製化需求

適用於尺寸不在上述的輸送滾軸規範內的試管或樣品瓶。

搭配型號為 56 / 110 / K 的剝離板

剝離板

讓標籤從馬達驅動輔助滾軸下方通過以確實完成剝離。

型號 56 - 適用的最大標籤寬度為 56 mm (Ø14 mm)

型號 56 - 適用的最大標籤寬度為 56 mm (Ø18 mm)

型號 110 - 適用的最大標籤寬度為 110 mm (Ø14 mm)

型號 K - 適用於客製化需求，標準型號的剝離板遇到

有蓋的試管或樣品瓶時的問題解決方案。

輸入電壓 24-60 VDC

條碼打印機可安裝 24-60 VDC 的電源模塊代替

標準的電源供應。

輸送滾軸 TRV 18 (Ø18 mm) 最大標籤寬度為 56 mm

用於將標籤黏貼在直徑 7 - 12 mm 的試管或樣品瓶上。輸送滾軸

可在軸上移動以便將被貼物的蓋子或螺紋凸起固定在旁邊。

適用的最大標籤寬度為 56 mm，搭配型號 56 的剝離板。

5.1

5.3

2.2-2.4

5.2

數碼 I/O 接口 24 VDC

SUB-D 25-pin 連接埠

或

2 埠以太網絡交換機 10/100 Mbit/s

用於在串聯網絡中連接另一台終端設備。

信號可輕易通過。

2.6

2.1

2.5

2.7

❶

❷

❸

選配品：試管貼標模塊 AXON 2

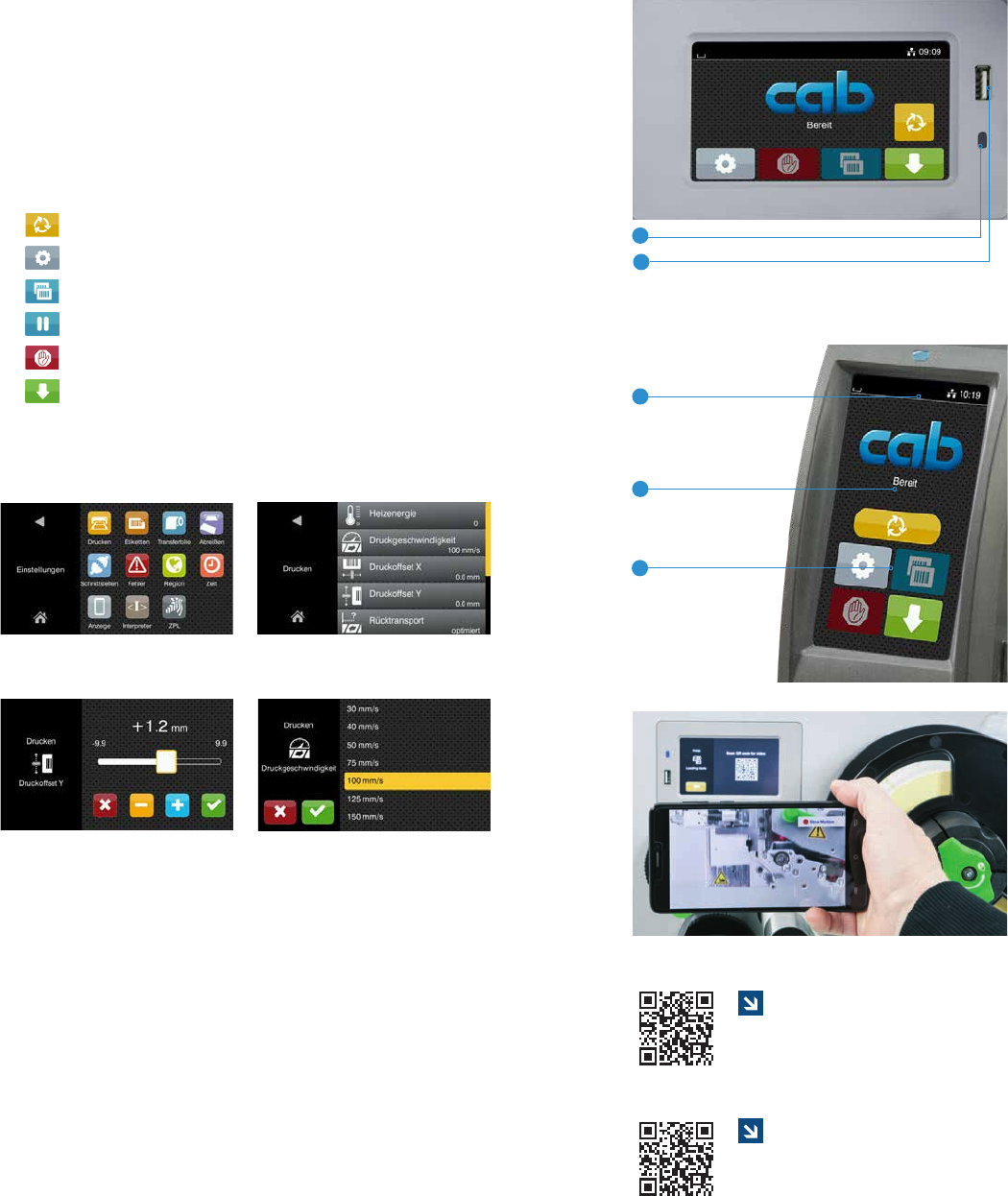

操作面板

❶ LED 燈顯示：開機

❷ 狀態列：接收打印資料、記錄資料串流、碳帶將耗盡預警、

插入 SD 記憶卡 / U 盤、藍芽、WLAN 無線網絡、

以太網絡、USB Slave 傳輸接口、時間

❸ 狀態通知：待機、暫停、每筆打印工作完成的標籤數量、

已就剝離位置的標籤、等待外部信號

❹ USB 插槽

維修用 U 盤或 U 盤專用，可上傳檔案至

機身內建快閃記憶體。

❺ 操作

設定選項打印參數

調整標籤打印定位 Y

選擇打印速度

視頻導覽

直覺簡便的操作搭配淺顯易懂的圖示可方便調整機身設定

會隨著安裝方向轉換為橫屏或豎屏。

進行貼標作業

跳至選單

重複打印最後一張標籤

中斷及繼續打印工作

停止及刪除所有打印工作

標籤進紙

藉由軟件可以 90° 為單位旋轉

試管貼標系統 AXON 1

搭配 AXON 2 使用的條碼打印機 SQUIX

可至下列網址觀看 AXON 2 的視頻

www.cab.de/en/axon2-videos

可至下列網址觀看 AXON 1 的視頻
