AX ON 1.2 AX ON 1.1 4 ❶ ❺ ❻ ❼ ❽ ❾ ❷ ❸ ❹ ❶ 碳帶供應 軸 及回收軸 軸 心 三 片 旋 緊 式 設 計 讓 碳 帶 裝 卸 更 方 便 快 速。 ❷ 靜電消除 刷 主要 用於塑料材 質 標籤 ， 可在打印 後 掃除 靜電 。 ❸ 輸送滾 軸 標籤藉 由輸送滾軸黏貼於試管或樣品瓶上 。 可 依 據試管或 樣品瓶的長度調 整 高度 。 ❹ 操作 面板 直 覺簡便 的 操作 搭 配 淺 顯易懂 的圖示 …
3
用於樣品標識的即時貼標
條碼打印機 SQUIX 2P 的打印模塊及試管貼標模塊
整合於一個機構中
條碼打印機
條碼打印機 SQUIX 4MP
搭配貼標模塊 AXON 2
< 56 mm
標籤寬度
< 110 mm
垂直方向
試管 / 樣品瓶的定位
水平方向
試管及樣品瓶可在放置於固定處後再進行填充及
密 封 處 理。
特色 完成貼標的試管及樣品瓶可自動退出落至托盤。
7 - 26 mm, < 35 mm 請洽詢 cab 試管 / 樣品瓶的直徑 7 - 22 mm
20 - 130 mm 試管 / 樣品瓶的長度 25 - 120 mm
標籤將耗盡預警
驗證用的條碼掃描器
選配品
-
為了讓實驗室的樣本分類能夠迅速確實，樣本有清楚的標識是
絕 對 必 要 的。
AXON 的用途為打印自黏性標籤並在試管或樣品瓶上進行貼標。
一維或二維條碼讓樣本的運輸及分類流程能夠以全自動化的
方 式 處 理。
AXON 的設計適用熱感印或熱轉印這兩種打印標籤的方式。
300 或 600 dpi 的打印分辨率可達到影像邊緣銳利化及高對比
的效果。最小的條碼及字型也能夠確實被識讀。
打 印 及 貼 標 作 業 可 在 兩 秒 內 完 成。
無蓋或有蓋的試管及樣品瓶可以手動或透過系統自動處理的
方 式 置 入。
操作面板上一目了然的標誌讓操作設備變得更直覺。AXON
的設計易於更換標籤紙捲及碳帶。進行打印滾軸及輸送滾軸
的清潔或因為滾軸磨損必須更換時，使用附屬工具便可以
輕 易 完 成。
資料可藉由 RS 232、USB、以太網絡、WLAN 無線網絡或藍芽
傳 輸。AXON 可整合至實驗室信息管理系統 ( LIMS )。
在沒有連接主機的脫機操作模式下，可變資料藉由操作面板、
鍵 盤 或 掃 描 槍 進 行 輸 入。
輸入電壓為 110-240 VAC ( 50/60 Hz )。可 另 選 24-60 VDC 的
電 源 模 塊。
AXON 1.2
AXON 1.1
4
❶
❺
❻
❼
❽
❾
❷
❸
❹

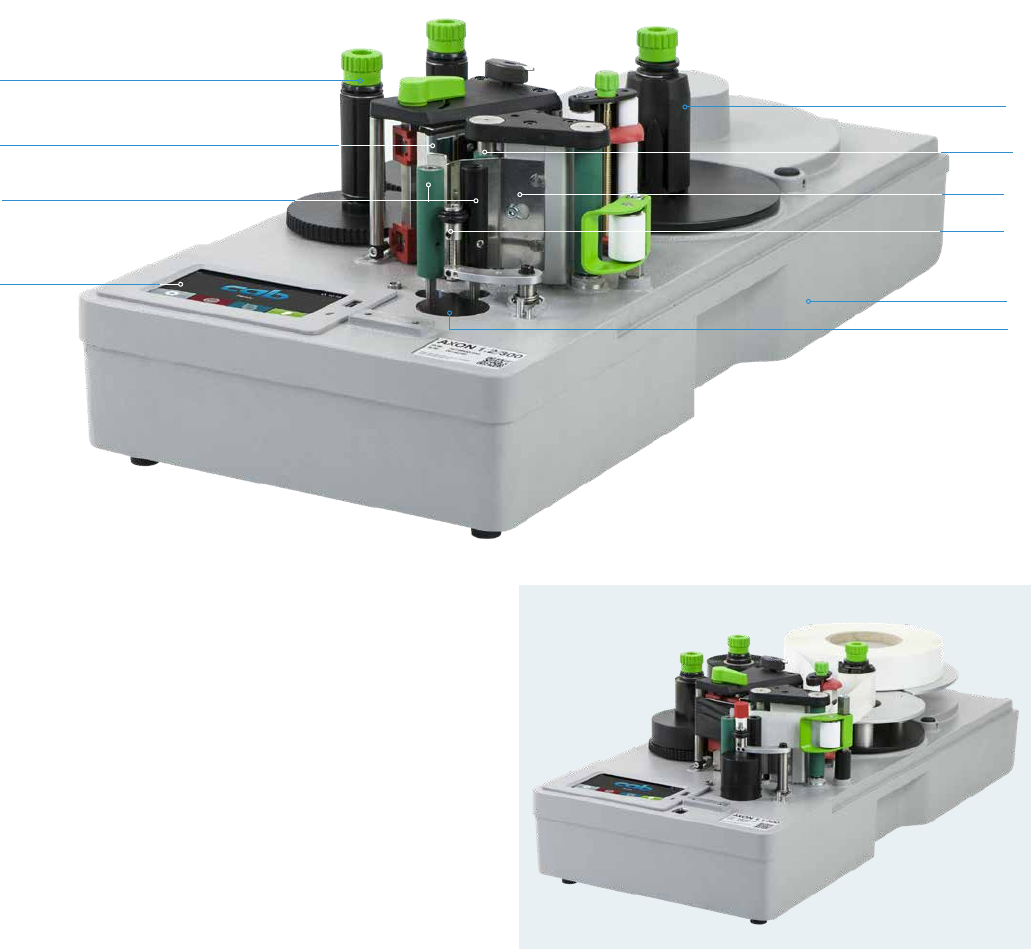

❶ 碳帶供應軸及回收軸
軸 心 三 片 旋 緊 式 設 計 讓 碳 帶 裝 卸 更 方 便 快 速。
❷ 靜電消除刷
主要用於塑料材質標籤，可在打印後掃除靜電。
❸ 輸送滾軸
標籤藉由輸送滾軸黏貼於試管或樣品瓶上。可依據試管或
樣品瓶的長度調整高度。
❹ 操作面板
直覺簡便的操作搭配淺顯易懂的圖示。藉由軟件可以 90° 為
單位 旋 轉。
❺ 內建底紙回收軸
藉由標籤底紙回收軸回捲打印完成的標籤底紙。軸心三片
旋緊式設計讓取下打印完成的標籤底紙更方便快速。
❻ 打印滾軸
合成橡膠塗層，具備高度打印精準度。
❼ 剝離板
加長型剝離板確保標籤可確實黏貼於試管或樣品瓶上。
❽ 壓平輔助滾軸
壓平輔助滾軸在貼標時使試管或樣品瓶可緊貼輸送滾軸。
❾ 堅固底座機構
一體成型鑄鋁打造。所有打印機構皆穩固組裝於支架底座上。
❿❿
底板
藉由調整底板的高度可協助標籤黏貼於試管或樣品瓶上的
目 標 位 置。
試管貼標系統 AXON 1
❿❿
適用於 5-56 mm 的標籤寬度
適用於 5-24.5 mm 的標籤寬度
可更輕易地置入較小的試管或樣品瓶。
5
3.4
3.2
3.3
輸入電壓 24-60 VDC
可安裝 24-60 VDC 的電源模塊代替標準的電源供應。
出貨內容包括一條電源插頭。
條碼掃描器 CC200-AXON
攝像機會檢查每張標籤上一維條碼的可讀性 ( GOODBAD )*。
結果會與打印資料比對 ( VERIFY )。
*二維條碼的部分規劃中
標籤將耗盡預警 規劃中
感 應 器可偵 測 紙 捲當 下 的 實 際 外 徑。透 過 I/O 接口可顯示預先輸入
的最小數值。也可以透過數據接口要求或顯示紙捲外徑。

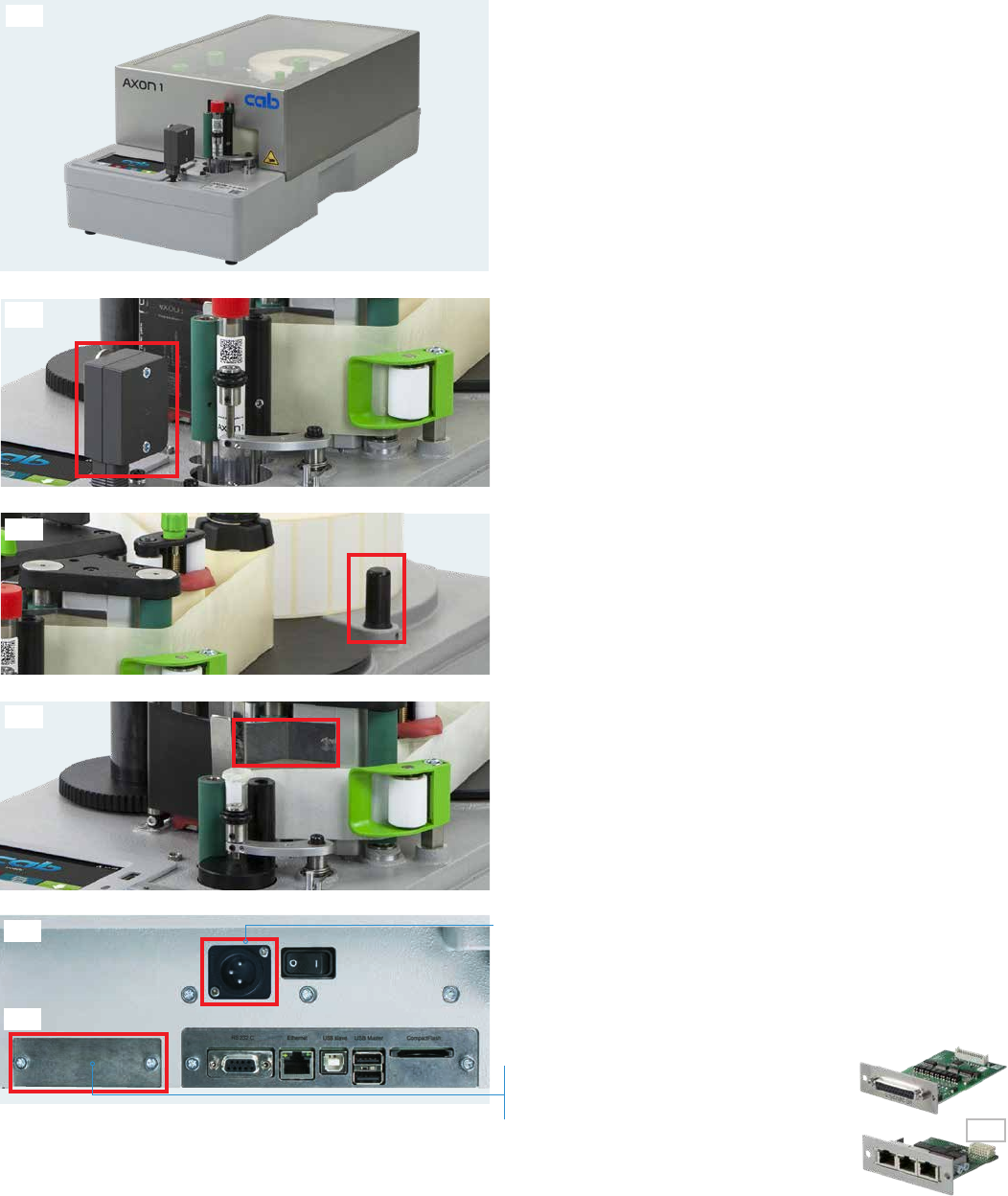

選配品：試管貼標系統 AXON 1
保護外蓋
用 於 遠 離 髒 污。
保 護 外 蓋 上 設 有 大 型 觀 察 窗。
3.1
剝離板 K ( 適用於客製化需求 )
如試管或樣品瓶的蓋子會撞到剝離板，必須使用適合的剝離板 K。
3.5
數碼 I/O 接口 24 VDC
SUB-D 25-pin 連接埠
或
2 埠以太網絡交換機 10/100 Mbit/s
用於在串聯網絡中連接另一台終端設備。
信 號 可 輕 易 通 過。
3.7
3.6
❶
❷
❸
