Chapter 2
电源供给及生产前准备程序
SM431 Operation Handbook
13
Chapter 2
Fast & Flexible Chip Shooter

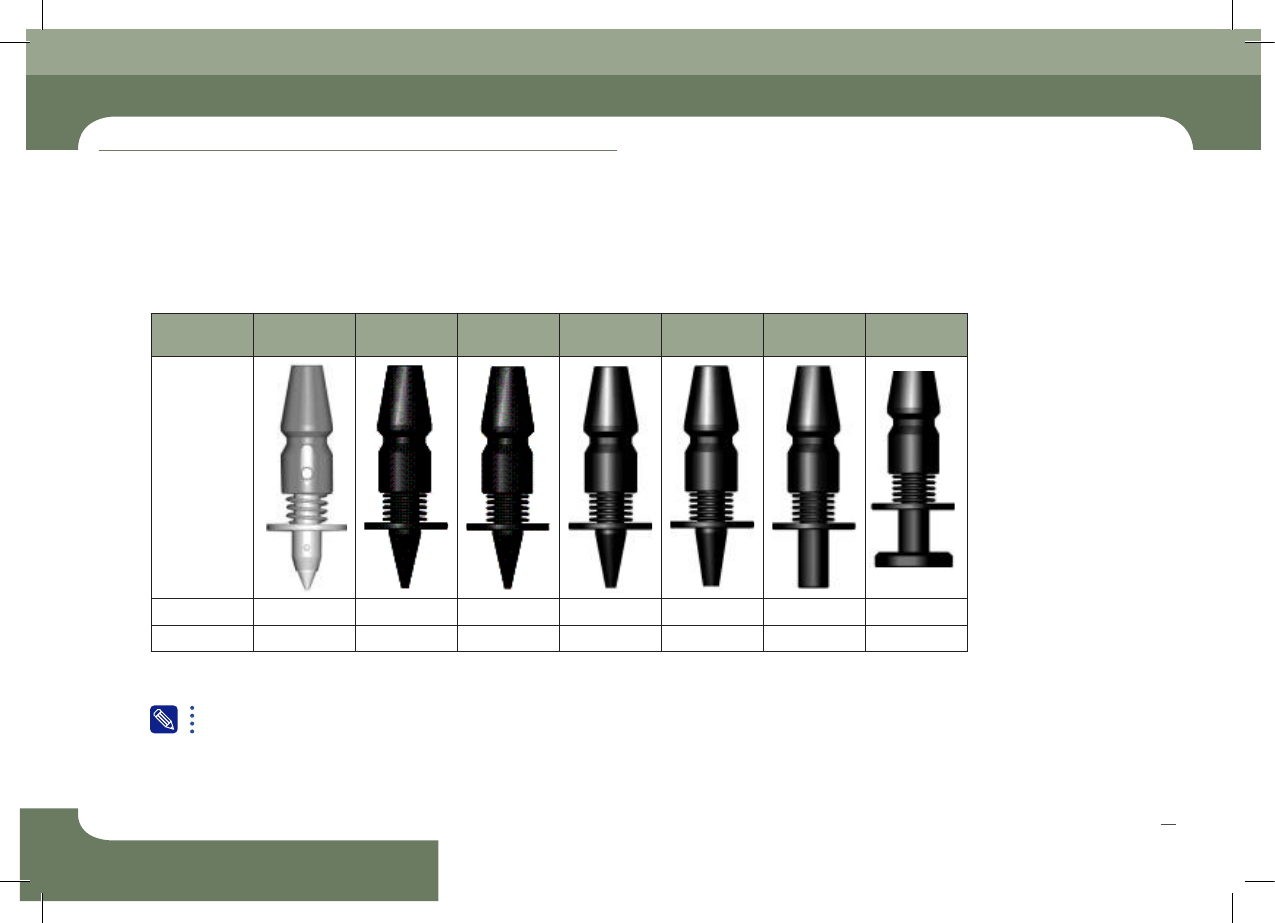

吸嘴名
CN020
(Option)
CN030
(Option)
CN040 CN065 CN140 CN220 CN400S
外形
外径
Φ
0.5
Φ
0.6
Φ
0.75
Φ
1.2
Φ
2.2
Φ
3.6
Φ
6.2
内径
Φ
0.16
Φ
0.28
Φ
0.38
Φ
0.65
Φ
1.4
Φ
2.2
Φ
4.0
- 请选择符合贴装部件的形状及尺寸的吸嘴
。
电源供给及生产前准备程序
本部分主要介绍电源供应方法及生产开始前的检验事项。
2. 吸嘴的类型及适用部件
1. 吸嘴的类型
吸嘴状态的检验及对供应装置检验方法的详细说明请参照’Maintenance Handbook’的“第3章.日日检验”部分。
SM431 Operation Handbook
14
Chapter 2
Fast & Flexible Chip Shooter
- 请选择符合贴装部件的形状及尺寸的吸嘴
。
电源供给及生产前准备程序
本部分主要介绍电源供应方法及生产开始前的检验事项。
2. 吸嘴的类型及适用部件
2. 吸嘴的类型及适用部件
吸嘴名
材料编号 部件最小宽度 适用部件
CN020 J90551006A 0.2~0.50 0402 Chip Dedicated
CN030 J9055133C 0.3 ~ 1.5 0603 Chip Dedicated
CN040 J9055134C 0.5 ~ 1.25 1005 Chip Dedicated
CN065 J9055136C 0.8 ~ 2.5
1608, 2012, 3216, Melf, Hemt, SSOP03, TR(23), TR2,
Chip- Tantal(3012)
CN140 J9055256A 2.5 ~ 4.0
3216, 6432, Chip-Aluminum(5753), Chip-Tantal(7343), TR(13),
Trimmer, SOP2(04), SOP(48), SSOP08
CN220 J9055351A 4.0 ~ 7.0
Chip-Aluminum(7268), SOP(48), Connector, QFP(48),
Chip-Coil(8280), Chip-Tantal(8060)
CN400S J9055258B 7.0 ~ 10.0
Chip-Aluminum (9082), SOP(66), SOP2(50), QFP(44), PLCC(18), SOJ2, Connector,
TR(22), BGA (208G), Chip-Coil(1212)
Chapter 2
电源供给及生产前准备程序
SM431 Operation Handbook
15
Chapter 2
Fast & Flexible Chip Shooter
- 电源0ff状态 - 电源0n状态
SA
FEG
UAR
D
OVE
RRIDE
MAIN SWI
T
CH
- 关闭主开关- 按‘RESET’按钮 - 单击’ETC’子菜单的 ’Exit’ 图标
电源供给及生产前准备程序
本部分主要介绍电源供应方法及生产开始前的检验事项。
3. Main 开关的On/Off
1. 打开主开关
2. 关闭主开关
