Chapter 6
其他检验事项
SM431 Operation Handbook
55
Chapter 6
Fast & Flexible Chip Shooter
其他检验事项
在本Part中将会介绍对设备运营时有可能发生的问题的解决措施及方法。
4. 安装Feeder时，确认是否安装于Feeder Base上。
1. 确认Feeder的Probe Pins状态。
2. 安装Feeder后固定Grip。
3. 确认Feeder的LED Color
安装正常时，LED color应该是green。安装正常，但LED color不是green时，请与售后服务联系。
注意
SM431 Operation Handbook
56
Chapter 6
Fast & Flexible Chip Shooter
-
选择
MMI
的
<PCB Edit > Feeder Z Pickup
，设置部件的
Pick-up
高度。
其他检验事项
在本Part中将会介绍对设备运营时有可能发生的问题的解决措施及方法。
5. 设置部件的Pickup的高度
检验事项

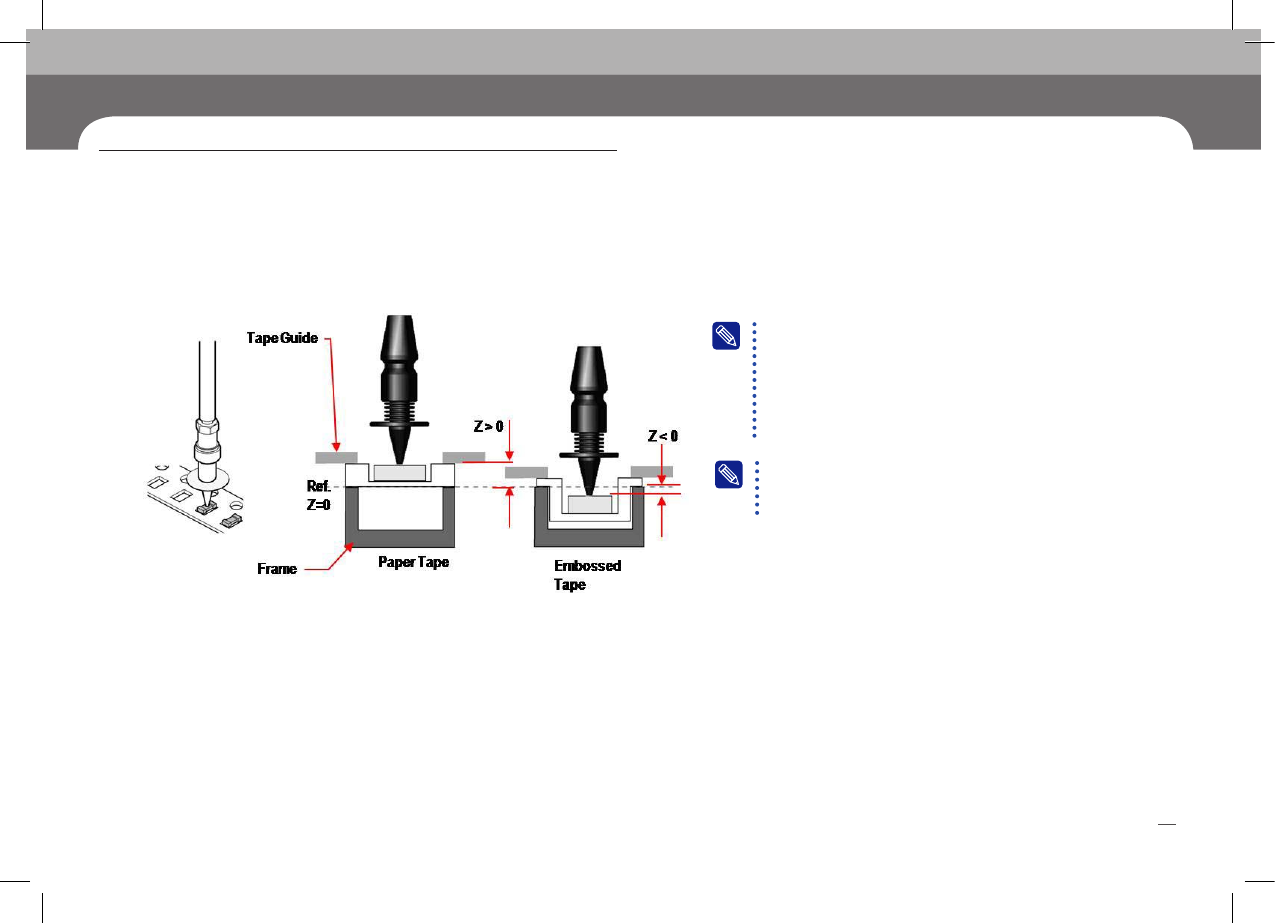

设置部件的Pickup的高度时，通过Paper Tape供应的部件的Pick-up高度和通过
Emboss Tape供应的部件的Pick-up高度将会有所不同。
请参照左图设置部件的Pick-up高度。
详细内容请参照SM Feeder菜单的“1.3 SM Tape Feeder的Z轴高度基准面
(1-8页)”
参考例
- Paper Type: 1608R -> Z=0.5
- Emboss Type: Z=-0.1
Chapter 6
其他检验事项
SM431 Operation Handbook
57
Chapter 6
Fast & Flexible Chip Shooter
-
交换
Reel
后
Arm Close
时把
Reel Arm
稍微往上抬高后使用。
Slow Swing
其他检验事项
在本Part中将会介绍对设备运营时有可能发生的问题的解决措施及方法。
6. 交换Reel后启动
检验事项
- Reel Hanger Close时把Reel Arm稍微往上抬高才能启动。
强行Close时，Reel Stopper有可能会被损坏。
注意
