Chapter 6
其他检验事项
SM431 Operation Handbook
53
Chapter 6
Fast & Flexible Chip Shooter
Push
Tape Guide
Locker
其他检验事项
在本Part中将会介绍对设备运营时有可能发生的问题的解决措施及方法。

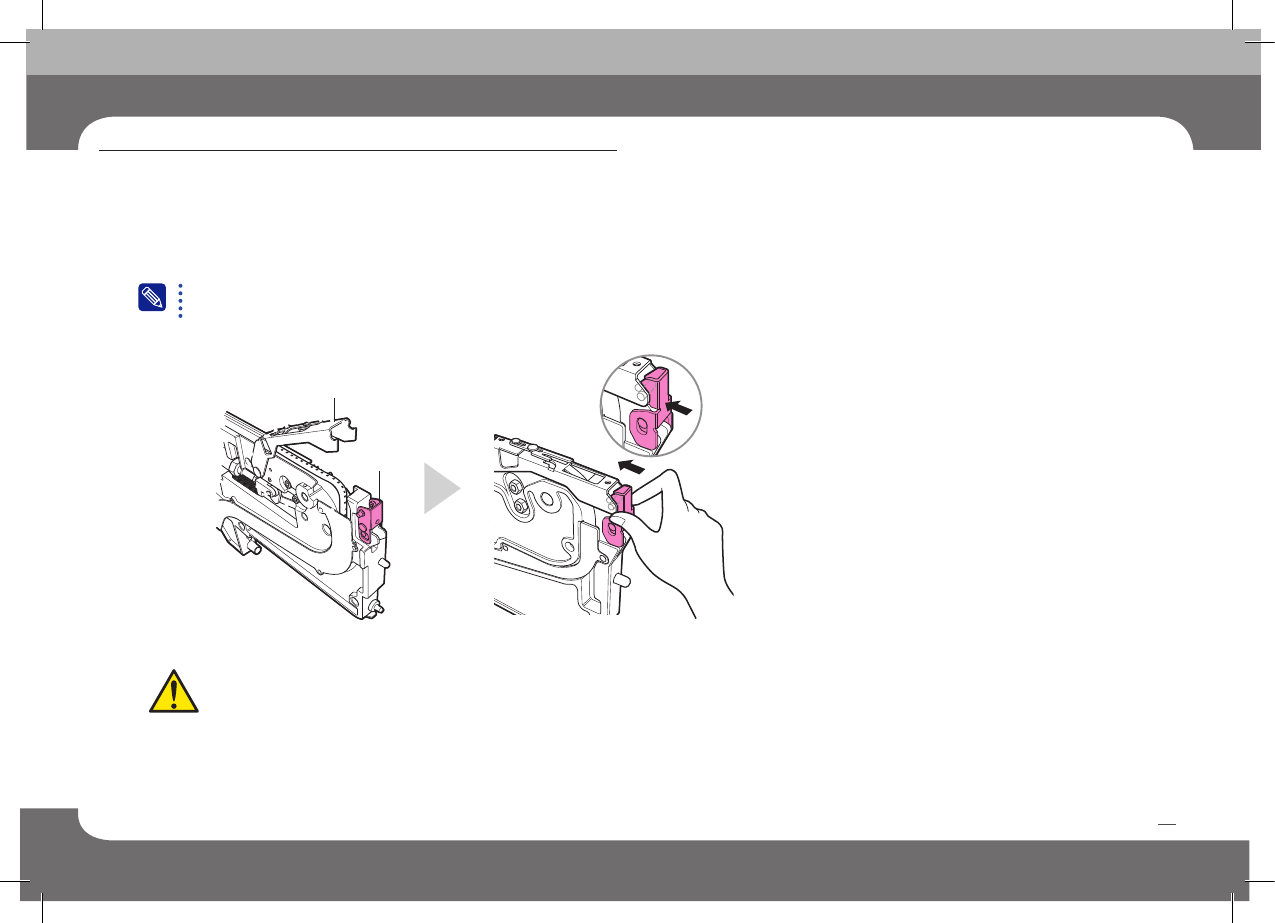

2. 检验Locker的锁定状态
检验事项
- 在Feeder上安装Reel部件之后，请务必确认Locker的锁定状态
如果TapeGuide和Locker没有被锁定，设备驱动中，有可能与Head发生冲突。
注意
SM431 Operation Handbook
54
Chapter 6
Fast & Flexible Chip Shooter
100mm
A
B
50mm
100mm
A
50mm
B
从部件的吸附位置到
Tape
的最短距离要
达到
100mm
以上
从
Drain Gear
的中心到塑料的最短距离
要达到
50mm
以上
其他检验事项
在本Part中将会介绍对设备运营时有可能发生的问题的解决措施及方法。

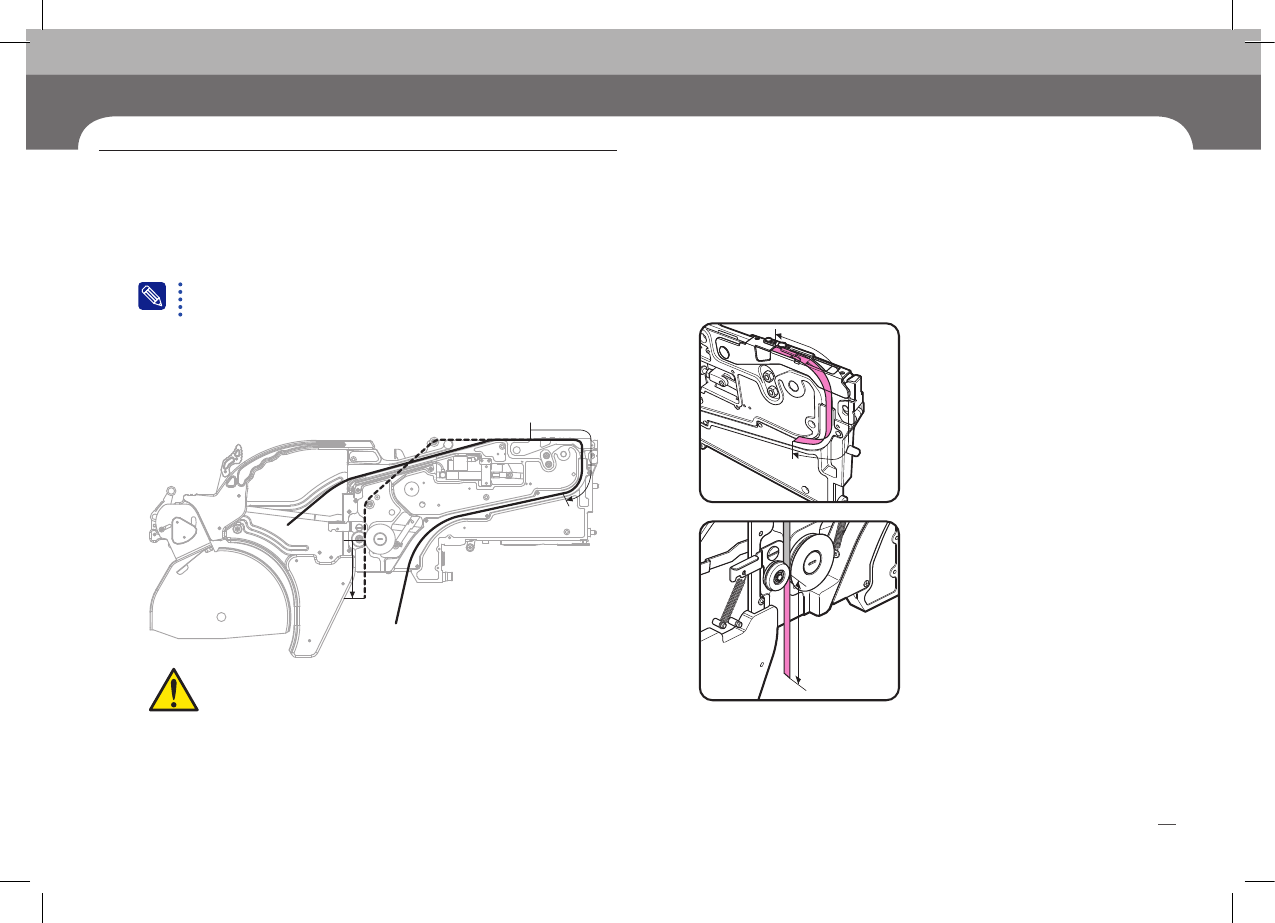

3. 检验部件Reel
检验事项
- 为了顺利供应部件，在Feeder上安装Reel部件时请参照下列图。
部件Reel的安装状态与下列图不符时,有可能造成Index Error。
注意
Chapter 6
其他检验事项
SM431 Operation Handbook
55
Chapter 6
Fast & Flexible Chip Shooter
其他检验事项
在本Part中将会介绍对设备运营时有可能发生的问题的解决措施及方法。

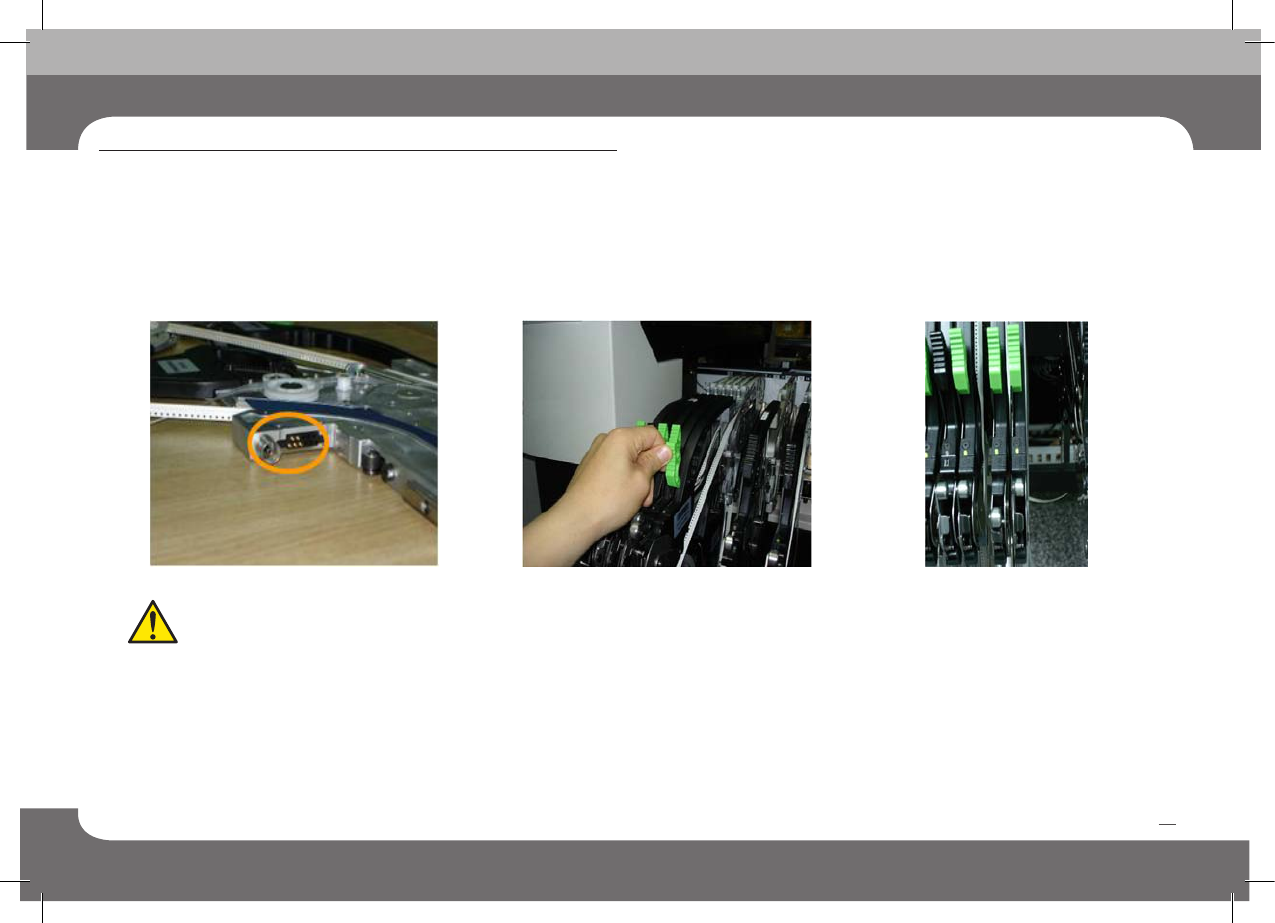

4. 安装Feeder时，确认是否安装于Feeder Base上。
1. 确认Feeder的Probe Pins状态。
2. 安装Feeder后固定Grip。
3. 确认Feeder的LED Color
安装正常时，LED color应该是green。安装正常，但LED color不是green时，请与售后服务联系。
注意
