SM431 Operation Handbook 26 Chap ter 3 Fast & Flexible Chip Shooter 生 产 本章 节主 要介 绍生产 作业 顺序 1 . 传送 轨道 宽 度 调 节 3. 在 <7 . 板 的 大 小 > 领 域输 入 PC B 的 X, Y 尺 寸 4. 单 击 < 传送 轨道 宽度 > 按钮
Chapter 3
生产
SM431 Operation Handbook
25
Chapter 3
Fast & Flexible Chip Shooter
生产
本章节主要介绍生产作业顺序
2. 传送轨道设置
1. 传送轨道宽度调节
1. 选择’PCB编辑’菜单
2. 选择’基板’子菜单
SM431 Operation Handbook
26
Chapter 3
Fast & Flexible Chip Shooter
生产
本章节主要介绍生产作业顺序
1. 传送轨道宽度调节

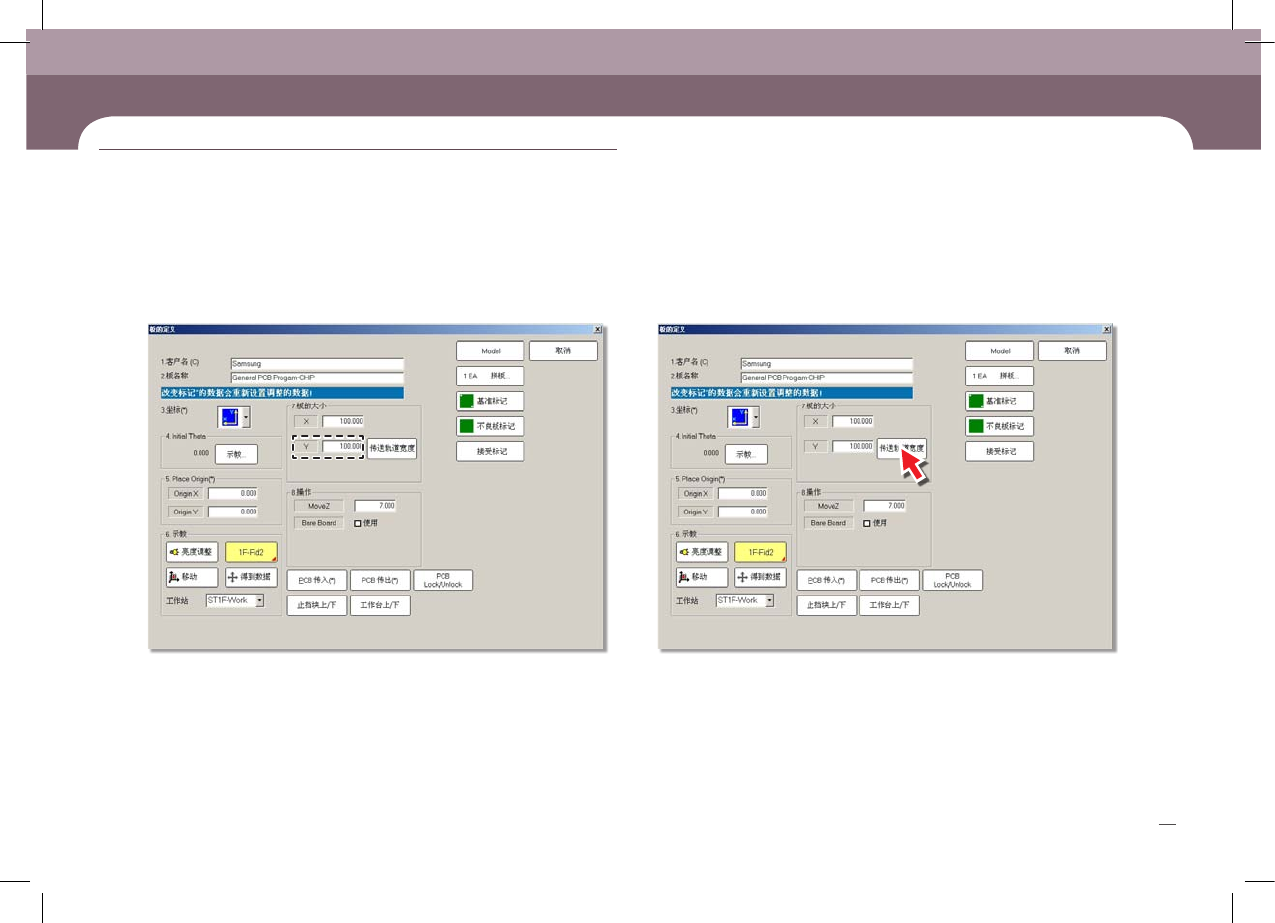

3. 在<7. 板的大小>领域输入PCB的X,Y尺寸
4. 单击<传送轨道宽度>按钮
Chapter 3
生产
SM431 Operation Handbook
27
Chapter 3
Fast & Flexible Chip Shooter
孔TAB向(边缘定位): 利用安装在 传送装置的装置从侧面夹紧PCB的方法
来定位。
孔TAB 2(边缘定位2): 与”孔TAB向”的定位方法同样，
但它是从侧面夹2次。
一点也不: 只使用 clamping方法固定 PCB。
生产
本章节主要介绍生产作业顺序
2. 轨道宽度设置

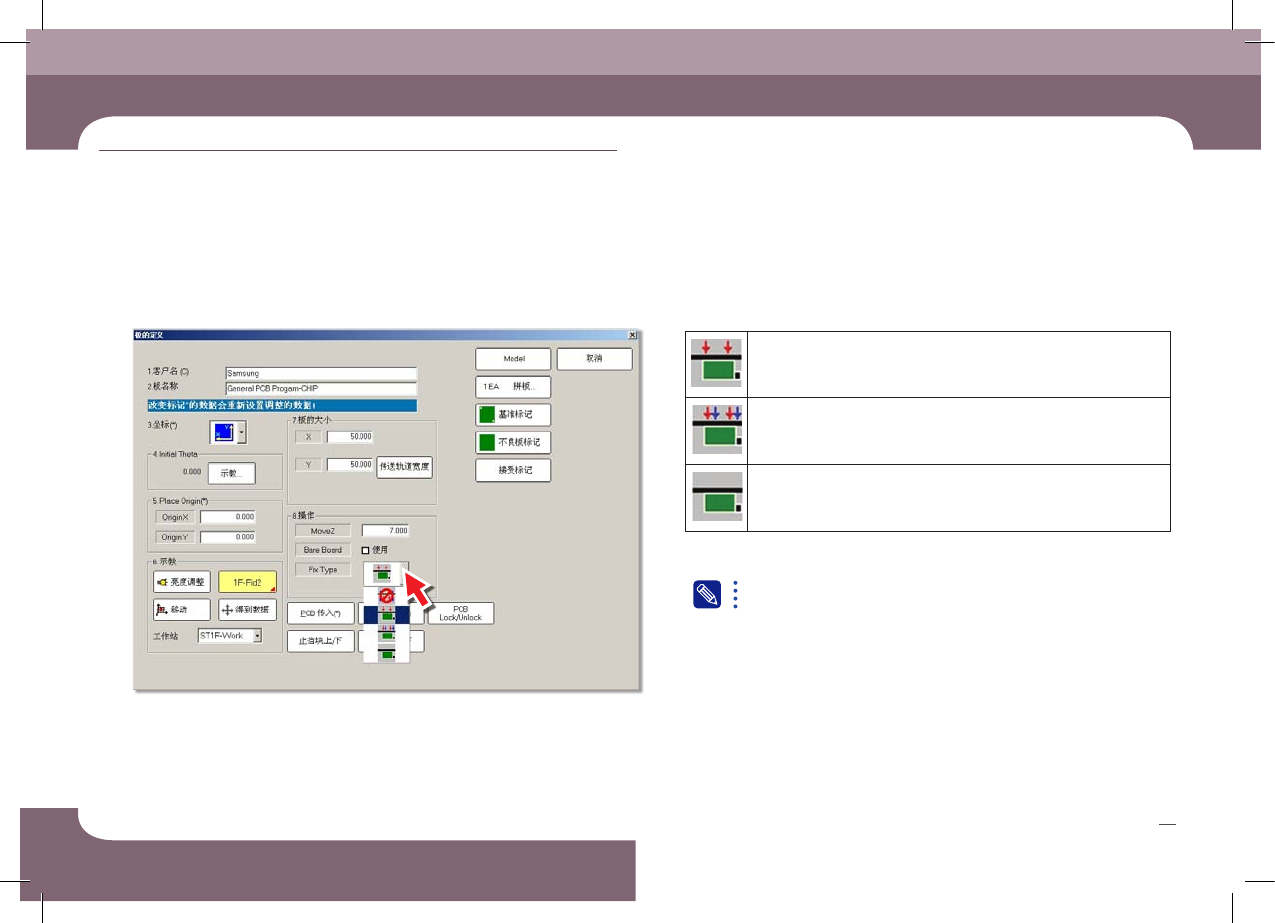

2. 设置PCB固定方式: 选择PCB 基板的夹紧方式 (如果是SM431，不必选择)
边缘定位(Edge Fixer)的选择基准是PCB基板的重量。
PCB基板的重量超过1kg时请选择’边缘定位2’。
