SM431 Operation Handbook(Chi Ver2).pdf - 第7页
Chapte r 1 设备 概要 SM431 Operation Handbook 7 Chap ter 1 Fast & Flexible Chip Shooter 设备概要 本部 分介 绍设 备、操 作面 板及 MMI (M an -M ac hin e I nt er fac e) 。 1 . 设 备 正 面 2 . 设 备 背 面 设 备各 部 位的 名 称
SM431 Operation Handbook
6
Chapter 1
Fast & Flexible Chip Shooter
概要
SM431总操作流程如下。
●
空压
●
额定电压
●
设备内部的污渍
●
吸嘴状态
●
供给装置
●
安全盖
●
设备周围的安全
1.
设备启动前的检验
顺时针方向拧设备前面的
Main
开
关，给设备供应电源。
2.
打开
Main
开关
执行MMI则程序自动初始化，检验设
备的各模块。
3. MMI
的初始化
再单击
’READY’
按钮即可操作。
4.
给设备电动机供应电源
请在适当的位置布置
Backup Pin，
使之支持基板下部 。
9.
布置
BACKUP PIN
●
选择
MMI
的
’
生产
’
菜单
●
选择
MMI
的
’Start’
的子菜单
●
在<计划生产数量> 栏输入生产量
●
按操作面板的
’START’
按钮
10.
生产
PCB
生产完成
，
单击
<PCB
停止
>
按钮，
结束生产。
11.
生产完成
●
单击
’RESET’
按钮
●
单击
’
退出
’
图标
●
关闭
Main
开关（逆时针方向）
●
整理工作现场周边
12.
关闭设备电源
<HOME>
亮灯后
，
再单击
<HOME
START>
按钮执行初始化。
5.
执行初始化
选择要操作的
PCB
文件进行下载。
7.
下载
PCB
文件
为提高设备的实际精密度
，
在实际贴
装前大约利用
10
分钟的时间执行预热
<Warming-Up>
。
6. Warming-Up(
预热
)
●
调节传送轨道宽度。
●
设置PCB固定方式。
8.
设置传送轨道
概要-作业流程
Chapter 1
设备概要
SM431 Operation Handbook
7
Chapter 1
Fast & Flexible Chip Shooter
设备概要
本部分介绍设备、操作面板及MMI(Man-Machine Interface)。

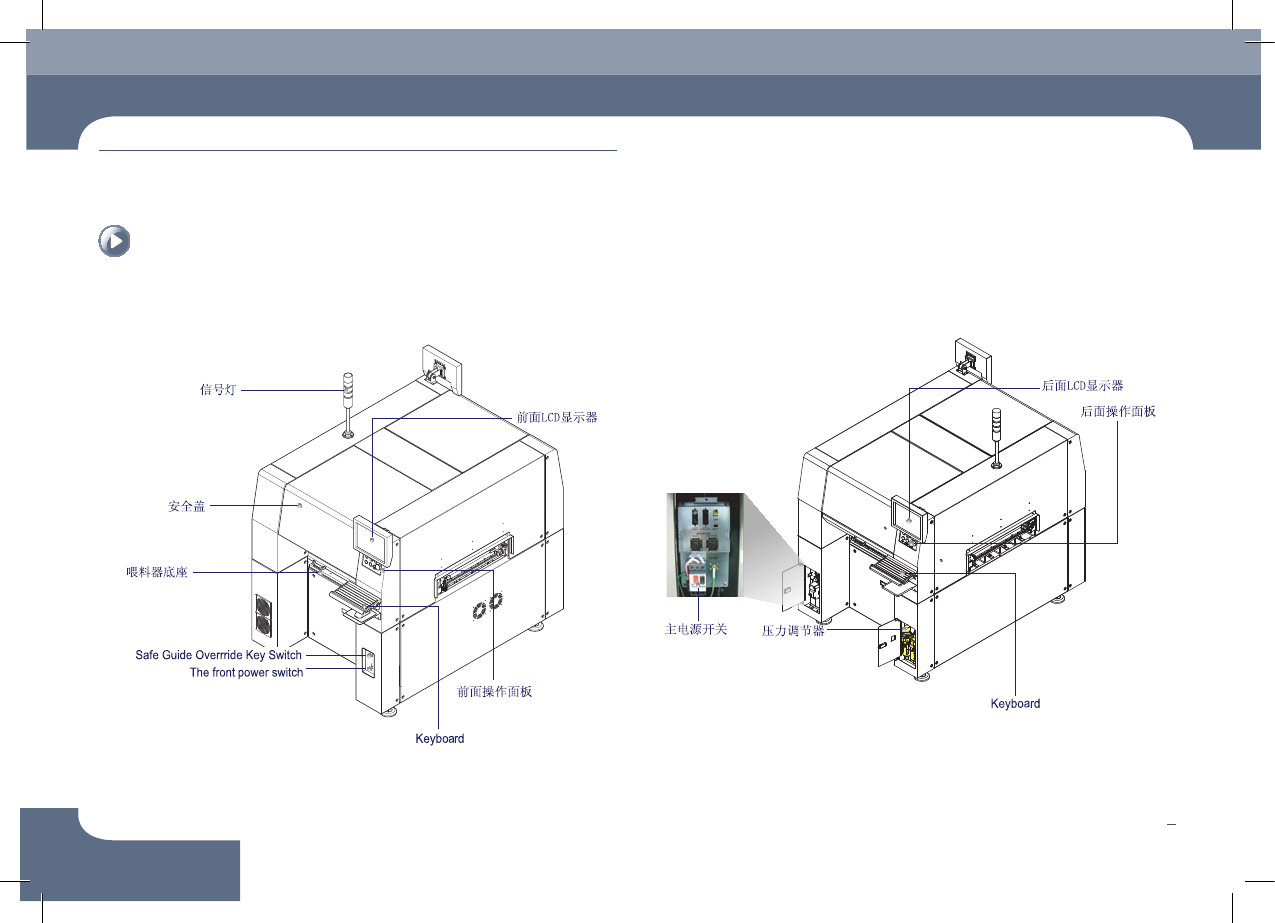

1. 设备正面
2. 设备背面
设备各部位的名称
SM431 Operation Handbook
8
Chapter 1
Fast & Flexible Chip Shooter
SPEED LEVEL
FREE
SM431
Y EL
G1 G2
JOG
XY
1/ 2 3/ 4
9/10 11/12
5/ 6 7/8
Z/R EL W/Cv
BANG HOME O.LINE
MODE
AXIS
HEAD
G.SEL
X R
Z
H O ME
UP
DN
表示工作速度阶段(5阶段)
在JOG方式下选择工作速度
▲ UP:加速
▼ DOWN:减速
JOG、BANG、HOME、O.LINE方式转换
正/背面Gantry选择转换
紧急停止按钮
指示各轴的移动及旋转方向
选择工作对象
选择工作Head
设备概要
本部分介绍设备、操作面板及MMI(Man-Machine Interface)。

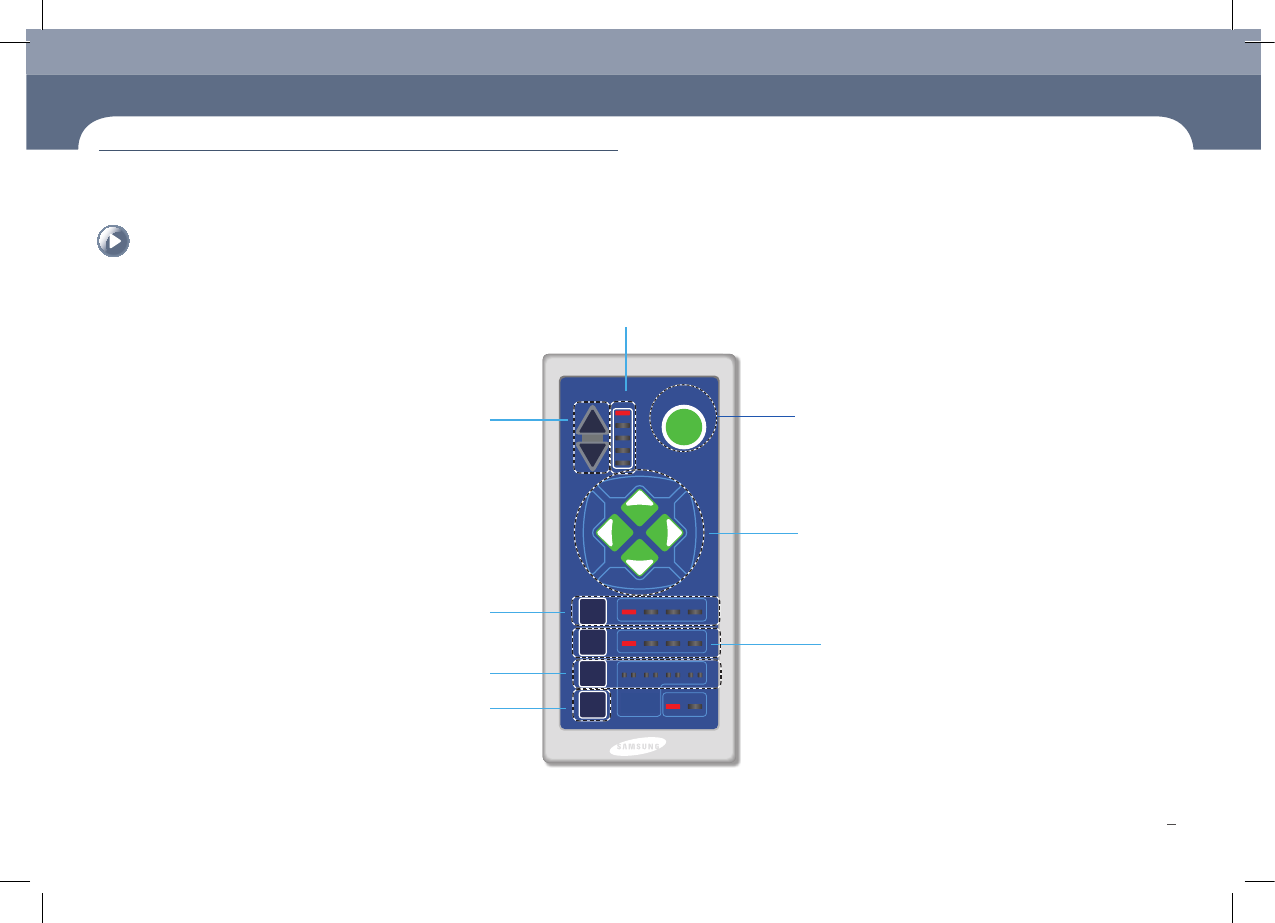

操作面板
