Chapter 4
紧急停止方法
SM431 Operation Handbook
45
Chapter 4
Fast & Flexible Chip Shooter
紧急停机方法
本部分主要介绍检验生产中错误或其他事项并采取措施时的设备暂停方法(继续/开始 模式), 异常停
止方法(人为/系统异常停止), 异常停止后系统重启方法等。
2. 系统紧急停止 : 系统本身判断引起的异常停止时措施
5. 按’READY’按钮，给设备供应电源 6. 必要时执行初始化
如果是严重的错误的话，请通知管理员，并与本公司的C/S公司(STS)联系。
SM431 Operation Handbook
46
Chapter 5
Fast & Flexible Chip Shooter
作业顺序
In-Line 流程
措施事项
1 Screen Printer
设备停止→除去/洗涤Metal Mask→除去Backup Pin→下载新作业文件→重新设置
Backup Pin→调节传送轨道宽度→设置Metal Mask→再确认/补充Solder
2 Component Placer
详细说明请参照下一页的CHANGING JOBS
3 Magazine Loader 使传送轨道宽度适合新PCB，调节传送轨道宽度。
4 Work Table 使传送轨道宽度适合新PCB，调节传送轨道宽度。
5 Magazine Unloder 使传送轨道宽度适合新PCB，调节传送轨道宽度。
6 Reflower 调节传送轨道宽度→TEST贴装→温度及其他设定。
Changing Jobs
本部分介绍基本的SMT IN-LINE作业流程及作业中从当前作业转换成新作业的方法。
SMT IN-LINE
流程。
Magazine Loader Screen Printer Component Placer Component Placer Work Table Reower
Magazine Unloader
Chapter 5
Changing Jobs
SM431 Operation Handbook
47
Chapter 5
Fast & Flexible Chip Shooter
Changing Jobs
本部分介绍基本的SMT IN-LINE作业流程及作业中从当前作业转换成新作业的方法。
Changing Jobs

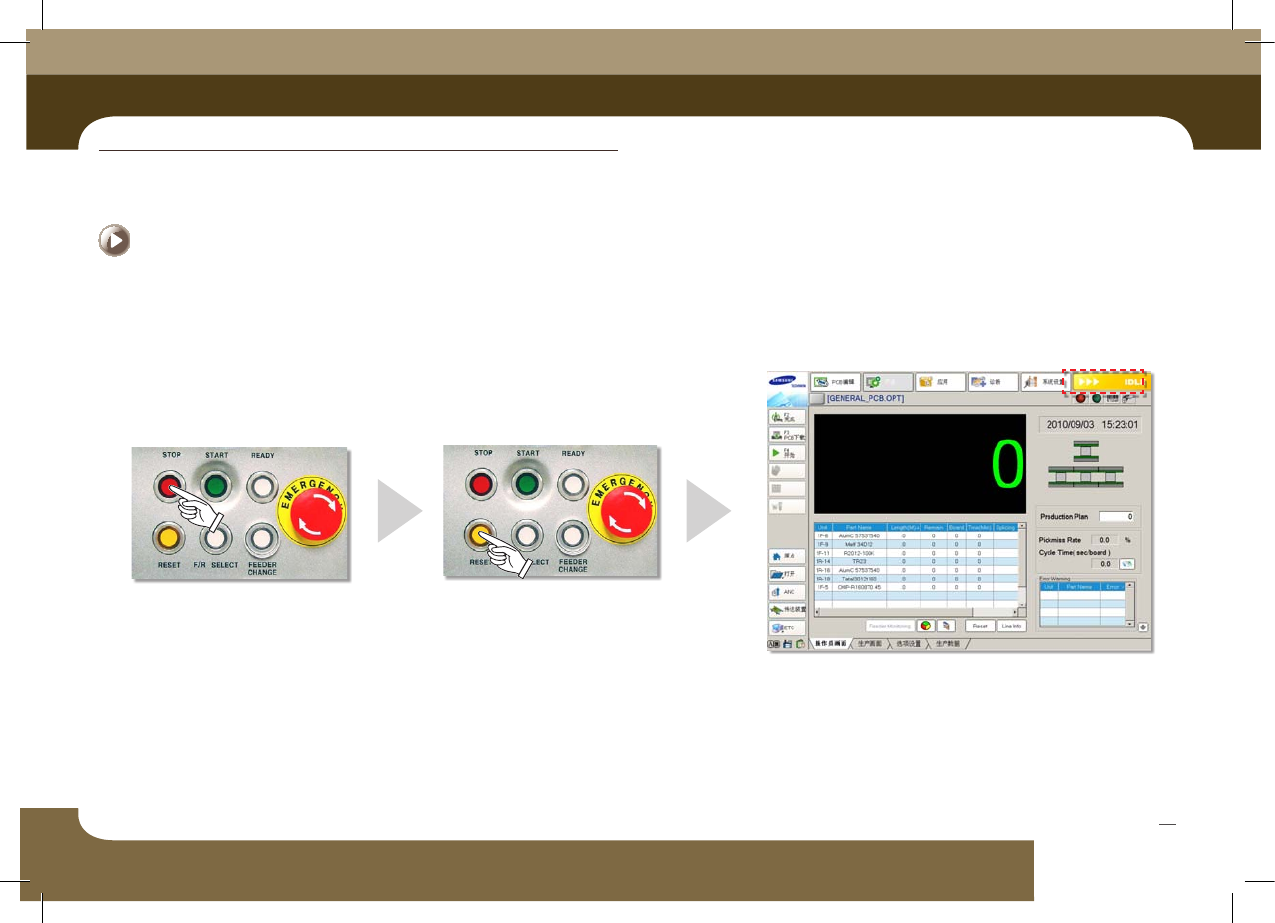

1. 转换成’IDLE方’状态
1. 按’STOP’按钮
2. 按’RESET’按钮 3. 确认设备的’IDLE’状态
