Chapte r 3 生产 SM431 Operation Handbook 29 Chap ter 3 Fast & Flexible Chip Shooter 生 产 本章 节主 要介 绍生产 作业 顺序 3 . Bac ku p Pi n 的 配置 5. 关闭 前/ 后 安 全 门 6. 按 ’READ Y’ 按 钮
SM431 Operation Handbook
28
Chapter 3
Fast & Flexible Chip Shooter
生产
本章节主要介绍生产作业顺序

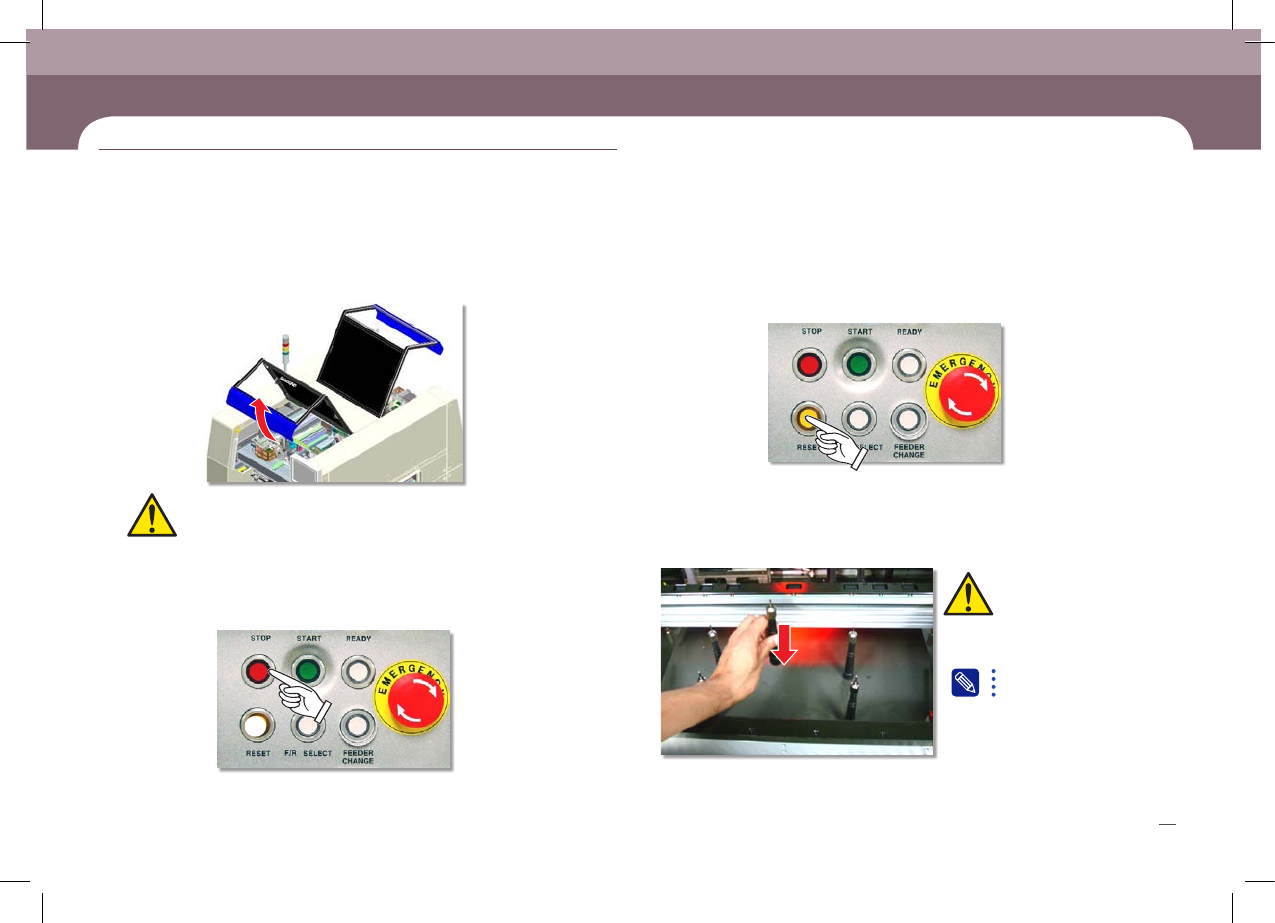

3. 布置BACKUP PIN
1. 打开前/后安全门
2. 按’STOP’按钮
3. ‘RESET’按钮
4. 设置Backup Pin，使之支持PCB基板下部
注意 请务必在BACKUP TABLE上升状态下设置BACKUP PIN。
危险
注意 请务必在BACKUP
TABLE上升状态下设置
BACKUP PIN。
危险
关于布置Backup Pin的详细内容
请参照<PART VI>的’其他检验事
项’中的’布置Backup Pin’部分
第57页
Chapter 3
生产
SM431 Operation Handbook
29
Chapter 3
Fast & Flexible Chip Shooter
生产
本章节主要介绍生产作业顺序
3. Backup Pin的配置
5. 关闭前/后安全门
6. 按’READY’按钮
SM431 Operation Handbook
30
Chapter 3
Fast & Flexible Chip Shooter
- 显示’OP Monitor’
画面
。 -
选择'开始'子菜单就能使设备进入'RUN_RDY'状态。
生产
本章节主要介绍生产作业顺序
生产
1. PCB文件的载入(Loading)
1. 选择‘生产‘菜单
2. 选择‘开始‘子菜单
