4-3 贴片循环时间（每小时的元件实际贴片数量）
元件底面识别摄像机（Head 内置）
元件侧面识别摄像机（Head 内置）
单位(CPH)
元件高度设定
贴片循环时间
3mm
49,000
*1 把贴片元件 0603 电容器在 200×200mm 基板上依次按 0°、90°、180°、270°角度贴装 400 件时平
均每小时可贴装的点数。 (按 IPC9850 标准)
4-4 吸嘴

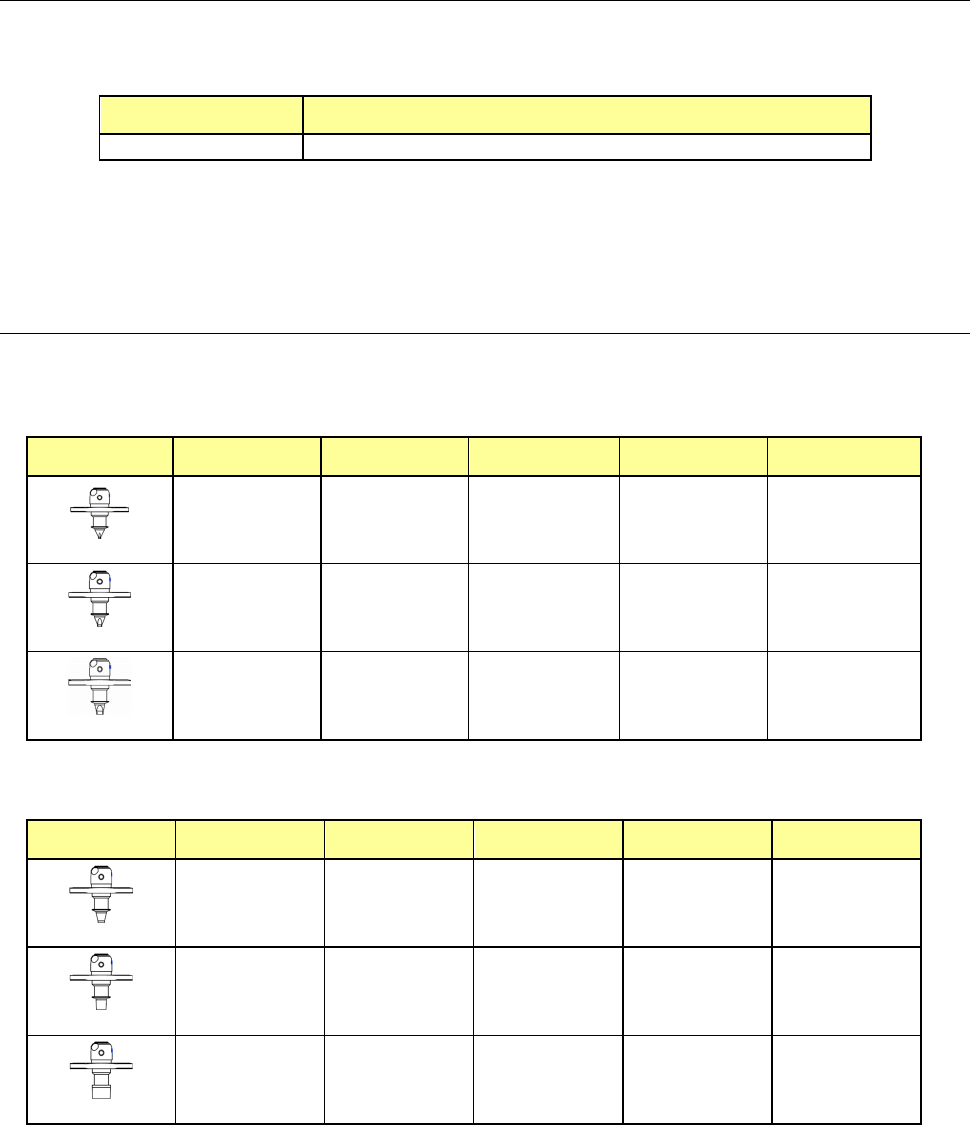

RX-7 行星贴片头标准对应的吸嘴列表
反射方式方形吸嘴
形状
吸嘴 ID
名称
吸嘴外径
吸嘴内径
对象元件
501 HF0402R(C)
0.4mm×0.3mm
（长方形）
0.08mm
（X 型）
0402
502 HF0603R(C)
0.6mm×0.3mm
（长方形）
0.2mm
（2 孔）
0603
503 HF1005R(C)
1.0mm×0.5mm
（长方形）
0.4mm 1005
反射方式圆形吸嘴
形状
吸嘴 ID
名称
吸嘴外径
吸嘴内径
对象元件
506 HF10071(C) 1.0mm 0.6mm 1608
507 HF12081 1.4mm 1.0mm 2012-3216
508 HF25201 2.5mm 2.0mm
□3mm～
□5mm
吸嘴存储数
80 个（可设置 4 个可容纳 20 个吸嘴的备用 ATC。）
8
4-5 贴片精度
*1 单元 1（右）， 2(左)均使用双通道传送的前面一侧的通道。
*2 16 个吸嘴合计判定，不规定各轴的贴片精度。
*3 安排工作有变更时从所有吸嘴各贴片一次以后的第 2 轮（第 17 个）开始适用。
（1）贴片位置 （单位：μｍ）
方形芯片 0402R/0402C ±40
方形芯片 0603R ±40
方形芯片 0603C ±40
方形芯片 1005R/1005C ±40
1608 以上的方形芯片 （参考）±60
方形芯片 LED （参考）±60
Cpk≧1 以上的规定仅为 0603R。
（2）贴片姿势 （单位：°）
方形芯片 0402R/0402C ±5
方形芯片 0603R/0603C ±5
方形芯片 1005R/1005C ±5
1608 以上的方形芯片 （参考） ±5
方形芯片 LED （参考） ±5
Cpk≧1 以上不规定。
9
4-6 对象基板规格
4-6-1 基板传送方向
向右传送（从正面看，从左向右方向传送）
向左传送（从正面看，从右向左方向传送）
4-6-2 基板尺寸及重量
项目
规格
基板外形尺寸
双模式 50(W)×50(D) ～ 360(W)×250(D)mm
单模式 50(W)×50(D) ～ 360(W)×450(D)mm
元件可贴片范围
双传送时
min 50×44
～
max W360×D244mm
单传送时
min 50×44
～
max W360×D444mm
基板厚度 0.3～6.0mm
基板限制高度 上面：3mm 下面：26mm
传送重量
2.0kg 以下
※超过上限时，请咨询本公司
4-6-3 基板容许弯曲范围
元件贴片方向
