4- 6 对象基板规格 4-6- 1 基板传送方向 向右传送（从正 面看，从 左向右方向传送 ） 向左传送（从正 面看，从 右向左方向传送 ） 4-6- 2 基板尺寸及重量 项目 规格 基板外形 尺寸 双模式 50( W )×50( D) ～ 360(W)×250( D)mm 单模式 50( W )×50( D) ～ 360(W)×450( D)mm 元件可贴片范围 双传送时 min 50×44 ～ max W 360 ×D244m m…
4-5 贴片精度
*1 单元 1（右）， 2(左)均使用双通道传送的前面一侧的通道。
*2 16 个吸嘴合计判定，不规定各轴的贴片精度。
*3 安排工作有变更时从所有吸嘴各贴片一次以后的第 2 轮（第 17 个）开始适用。
（1）贴片位置 （单位：μｍ）
方形芯片 0402R/0402C ±40
方形芯片 0603R ±40
方形芯片 0603C ±40
方形芯片 1005R/1005C ±40
1608 以上的方形芯片 （参考）±60
方形芯片 LED （参考）±60
Cpk≧1 以上的规定仅为 0603R。
（2）贴片姿势 （单位：°）
方形芯片 0402R/0402C ±5
方形芯片 0603R/0603C ±5
方形芯片 1005R/1005C ±5
1608 以上的方形芯片 （参考） ±5
方形芯片 LED （参考） ±5
Cpk≧1 以上不规定。
9
4-6 对象基板规格
4-6-1 基板传送方向
向右传送（从正面看，从左向右方向传送）
向左传送（从正面看，从右向左方向传送）
4-6-2 基板尺寸及重量
项目
规格
基板外形尺寸
双模式 50(W)×50(D) ～ 360(W)×250(D)mm
单模式 50(W)×50(D) ～ 360(W)×450(D)mm
元件可贴片范围
双传送时
min 50×44
～
max W360×D244mm
单传送时
min 50×44
～
max W360×D444mm
基板厚度 0.3～6.0mm
基板限制高度 上面：3mm 下面：26mm
传送重量
2.0kg 以下
※超过上限时，请咨询本公司

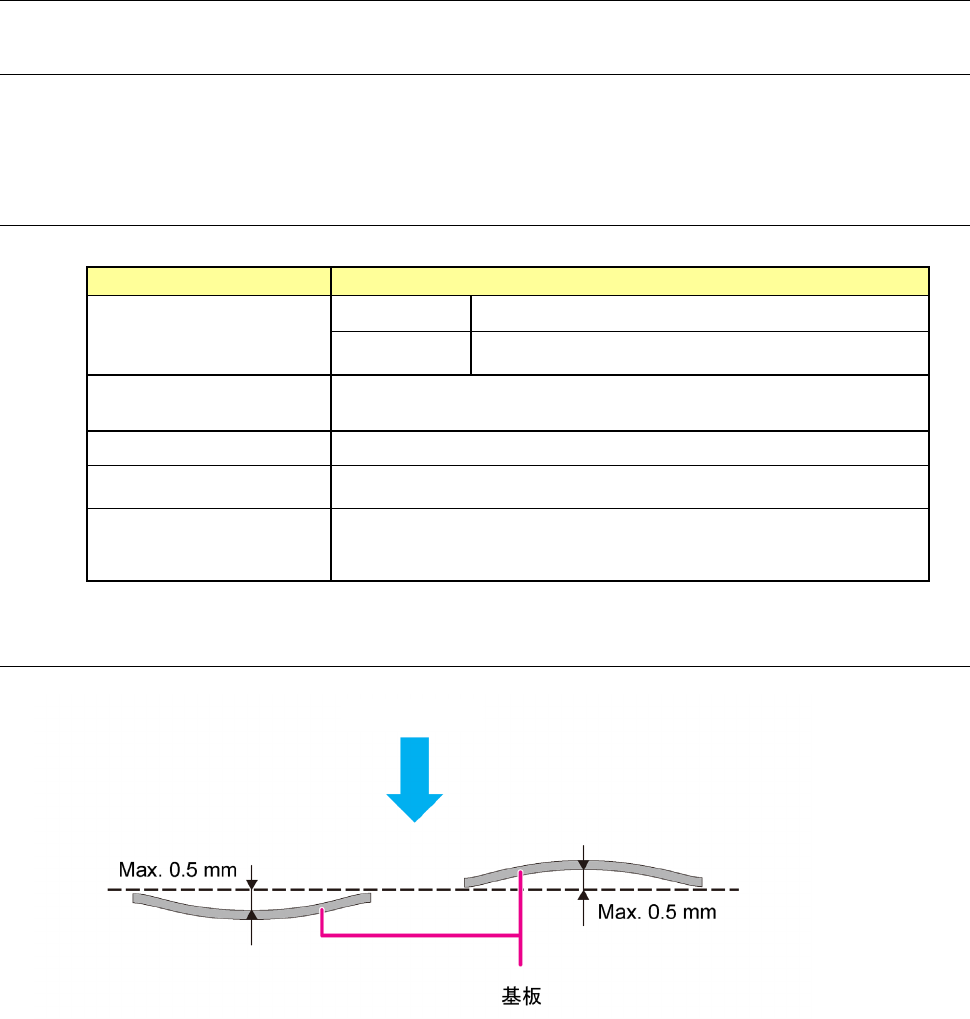

4-6-3 基板容许弯曲范围
元件贴片方向
10
11
12.1mm
4-6-4 基板表面及背面可贴片范围

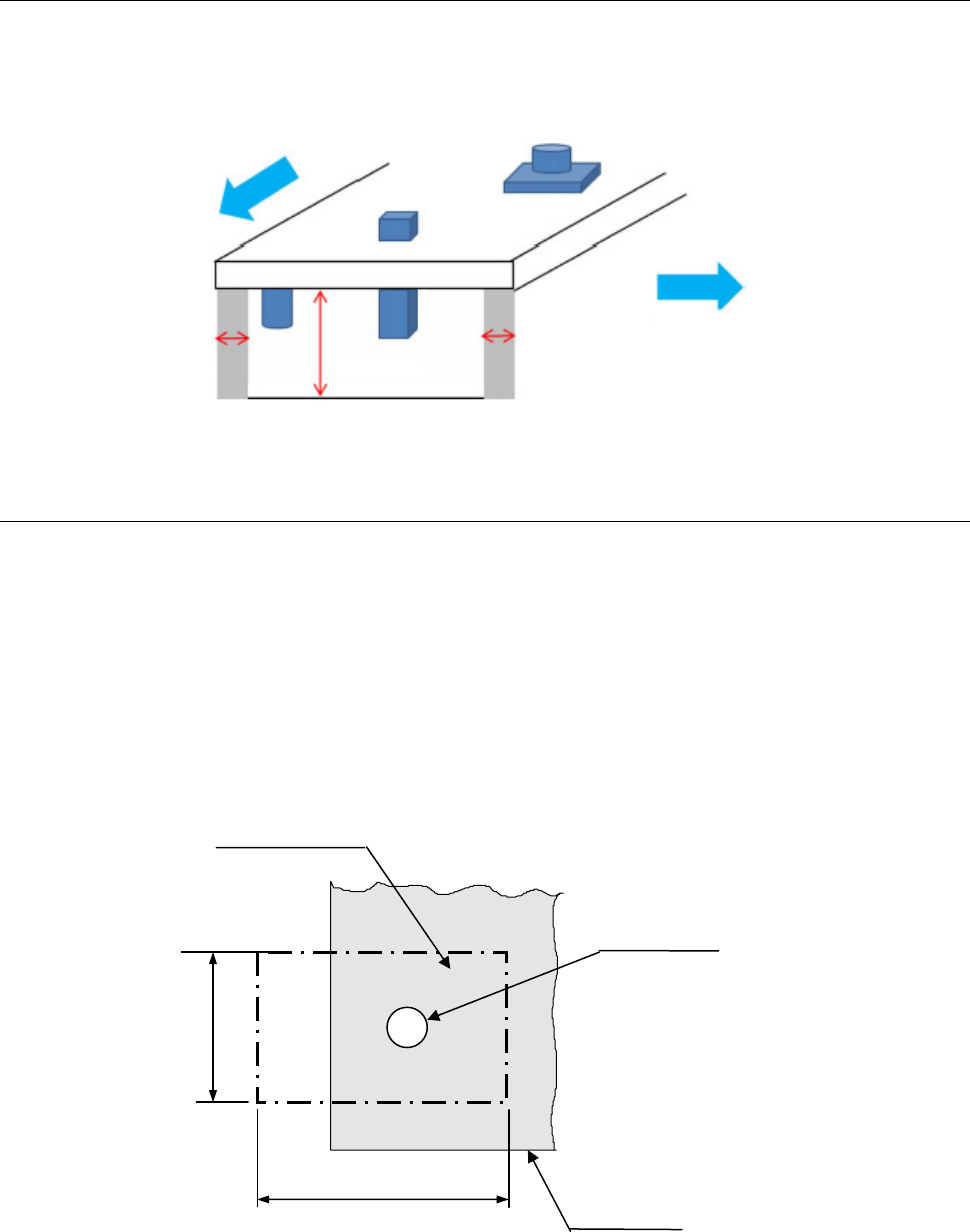

如下图所示，从印刷基板两端向内 3 mm 的范围内不可贴装元件。此外，贴装元件的最大高度为 26 mm。
4-6-5 基板位置校正功能
基板定位
基板定位基准
标准规格（不间断）： 通过检测基板端面在目标位置停止
基板基准标记识别视野
摄像机视野范围 ：12.1 × 9.1mm
焦点深度 ：±3mm
注：视野的数值为设计值。与实际机器的数值不完全一致。
12.1mm
9.1mm
基板识别视野
识别标记
基板
基板传送方向
基板前侧
可贴片范围
3mm
3mm
Max. 26mm
