识别标记形状及尺寸 识别标记以 JIS C5010 「 印刷电路板 通则 」及 JPCA-PB01-2004 「 印刷电路板」 为准 • 标准 标记 有「 识别标记形状 」所示的 12 种。 识别标记 形状 A A A A A A A A A A A A B B B B B B A ： 0.4mm 以 上及 2.0 ㎜以下 B ：宽度 0.2mm 以上 标记的大小 有上述限制 。 13
基板基准标记识别窗口尺寸
可变更，但要确保「识别标记形状及尺寸」和「识别标记的间隙」中记述的识别标记与周围的间
隙。
识别标记的校正方法
基准标记： 在基板上设置 2 处或 3 处标记，用于校正整块基板。检测出 2 处时，可对整块基板
的位置偏移、角度偏移、基板的伸缩进行校正。检测出 3 处时，可进一步对基板的
XY 直角的偏移进行校正。
注：可设置在任意位置上。但有 3 处基准标记时，标记的 3 个点不能排列在一条直线上（推荐将
标记设置在基板的四角位置）
识别标记的基本材质
· 采用未涂层的铜或已涂层的铜（有关涂层请参见「识别标记的涂层」）
· 识别标记表面与相邻的印刷电路配线材质之间，必须有明显的反差
· 识别标记不得被氧化，也不得使用粗劣老化的材质
识别标记的涂层
标记的表面应进行下述涂层加工
· 铜箔（有时因氧化、腐蚀状态而无法识别）
· 焊锡涂层（有时因焊锡形状、表面状态而无法识别）
12
识别标记形状及尺寸
识别标记以 JIS C5010「印刷电路板通则」及 JPCA-PB01-2004「印刷电路板」为准
• 标准标记有「识别标记形状」所示的 12 种。

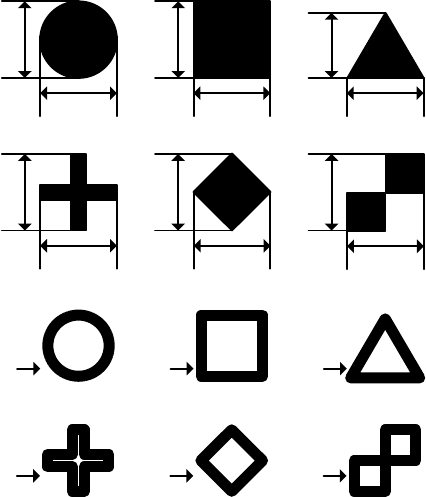

识别标记形状
A A
A
A A
A
A A
A
A
A A
BB
B
BB
B
A：0.4mm 以上及 2.0 ㎜以下
B：宽度 0.2mm 以上
标记的大小有上述限制。
13
识别标记的间隙
各识别标记周围空间应无导体图案、阻焊剂以及记号等其他标记，
且该空间的尺寸，最好是离识别标记外围 0.5mm 以上的长方形
识别标记的间隙
0.5mm 以上
0.5mm 以上
0.5mm 以上 0.5mm 以上
14
