3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat S
3.5 Beültetőfej A 713.0 jelű szoftververziótól Kiadás: 11/2019
122
3.5.3 A selejtalkatrész gyűjtőtartály érzékelője
A selejtalkatrészek gyűjtőtartályának érzékelője felügyeli, hogy a tartály megfelelően helyezkedik-
e el a tartójában.
– Ha a selejtalkatrészek gyűjtőtartályát nem megfelelően helyezték be, a beültető automata
nem indítható.
– Ha a selejtalkatrészek gyűjtőtartálya a feldolgozási folyamat közben kiugrik a tartójából, a be-
ültető automata a fej ütközések elkerülése érdekében azonnal leáll.
3.5.4 Vákuumszivattyú (opció)
A vákuumszivattyúk a SIPLACE SpeedStar számára az 1. és 4. hely alkatrész-behúzói mögé
vannak a gépállványra felszerelve. Két típus áll rendelkezésre:
– VX4.25 vákuumszivattyú
– VX4.25/0-47 IE3 vákuumszivattyú
3.5.4.1 Áttekintés - VX4.25 típus
Cikkszám 03128463-xx VX4.25 vákuumszivattyú
3

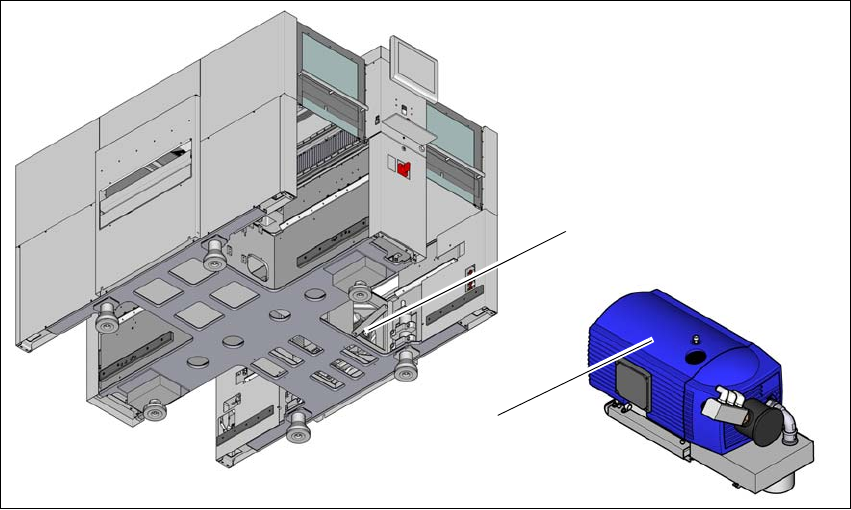

Ábra 3.5 - 3 Áttekintés - vákuumszivattyú
(1) A vákuumszivattyú beépítési helye
(2) VX 4.25 vákuumszivattyú
(1)
(2)
Üzemeltetési útmutató SIPLACE X-Sorozat S 3 Műszaki adatok és szerkezeti egységek
A 713.0 jelű szoftververziótól Kiadás: 11/2019 3.5 Beültetőfej
123
3.5.4.2 Áttekintés - VX4.25/0-47 IE3 típus
Cikkszám 03224400-xx VX4.25/0-47 IE3 vákuumszivattyú
3
Ábra 3.5 - 4 Áttekintés - vákuumszivattyú
(1) A vákuumszivattyú beépítési helye
(2) VX 4.25 IE3 vákuumszivattyú
3.5.4.3 Biztonsági utasítások a vákuumszivattyúhoz
3
3.5.4.4 Leírás
A vákuumszivattyúval csak a SIPLACE SpeedStart lehet működtetni. A SIPLACE X-Sorozat S-
ben a vákuumszivattyús SIPLACE SpeedStar opció.
A vákuumszivattyúval kombinálva a SpeedStar (C&P20P/P2) fej sűrítettlevegő fogyasztása jelen-
tősen lecsökken. Egy vákuumszivattyú akár két SpeedStar (C&P20P/P2) fejet képes ellátni. Ebből
kifolyólag legtöbb két vákuumszivattyút lehet alkalmazni (4 x C&P20P/P2 esetén). Az üzemi költ-
ségek az energiaköltségek mértékének függvényében csökkennek.
(1)
(2)
FIGYELEM!
Vegye figyelembe az adott vákuumszivattyúhoz mellékelt üzemeltetési utasításában
szereplő biztonsági utasításokat.
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat S
3.5 Beültetőfej A 713.0 jelű szoftververziótól Kiadás: 11/2019
124
A vákuumszivattyú a beültető automatával együtt kapcsol be és ki. Kikapcsoláskor az állomás-
szoftver automatikusan egy 6 perces utánfutási időt vesz figyelembe annak érdekében, hogy el-
kerülje a motor túlhevülését.
3
3.5.4.5 Utasítások a karbantartáshoz
Tartsa be a vákuumszivattyú plusz karbantartási utasításait.
Ehhez olvassa a beültető automata karbantartási utasításának erre vonatkozó fejezetét.
UTALÁS
A sűrített levegő felhasználás értékek a 3.3
. fejezetben, 110. oldalon találhatók.
