3.8.7 Felületitár-tartó SIPLACE X-Sorozat S alkatrészkocsihoz
Cikkszám 00141285-xx Felületitár-tartó, X-Sorozat S
3

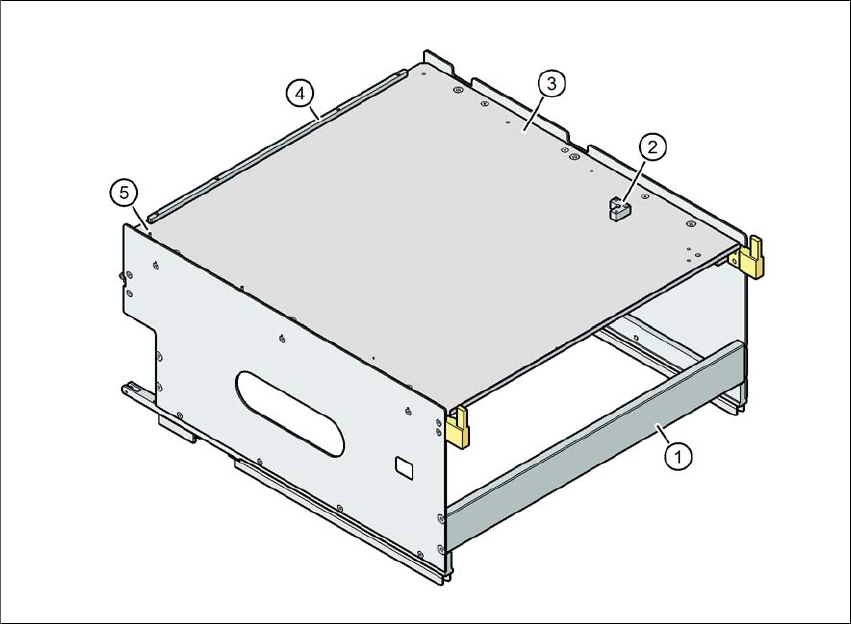

Ábra 3.8 - 10 Felületitár-tartó
(1) Tartó SIPLACE X-Sorozat S felületi tárakhoz
(2) Tartószöglet 2. JEDEC-felületitár
(3) Felületitár tartó
(4) Ütközőszegélyek a JEDEC felületi tárhoz
(5) Illesztőcsap - a JEDEC felületi tár nullpontja
3
Az egyedileg felhelyezett JEDEC felületi tárak vagy Wafflepack tárak mágnesekkel rögzíthetők a
felületitár-tartóhoz. Két JEDEC felületi tár felhelyezésekor azokat reteszelő és tartószegélyekkel
rögzítse az MTC felületitár-tartóinál alkalmazott módon.
Alkatrész: Cikkszám:
Mágnes 00316593-xx
Reteszelő és tartószegély JEDEC tárhoz 00372615-xx
Üzemeltetési útmutató SIPLACE X-Sorozat S 3 Műszaki adatok és szerkezeti egységek
A 713.0 jelű szoftververziótól Kiadás: 11/2019 3.8 SIPLACE hevederszállító modul a SIPLACE X-Sorozat S számára
169
3.8.7.1 Műszaki adatok
3
3.8.7.2 A felületi tárak száma helyenként és beültető automatánként
3.8.7.3 Felületitár-tartó alkalmazása az X-Sorozat S alkatrészkocsiján
Állítsa a tartó két elülső csúszóvezetőjét (1. poz. a 3.8 - 11. ábrán, 170. oldal) a bevezetési
segítségre (6. poz. a 3.8 - 11. ábrán, a(z) 170. oldalon).
Csúsztassa a tartót a vezetőprofilok (7. poz. a 3.8 - 11. ábrán, a 170. mentén előre. A tartó
az elülső (1. poz.) és hátsó (2. poz. a 3.8 - 11ábrán, 170. oldal) csúszó vezetőivel csúszik a
vezetőprofilokon.
Csúsztassa tovább a tartót addig, amíg mindkét "elülső" (4. poz. a 3.8 - 11.ábrán, 170. oldal)
központosító stift eltűnik a központosító furatokban (10. poz. a 3.8 - 11. ábrán, 170. oldal).
Közben ügyeljen a tartó mindkét "hátsó" (3. poz. a 3.8 - 11. ábrán, 170. oldal) központosító
stiftjére. Ezeknek probléma nélkül be kell csúszniuk a központosító léc hornyaiba (8. poz. a
3.8 - 11- ábrán, 170. oldal).
A tartó ütközési pontján a reteszelőkilincsek (9. poz. a 3.8 - 11.ábrán, 170. oldal) rákattannak
a tartó reteszelőgörgőire (5. poz.).
A felületi tár tartója a kezelőfelületről reteszelhető és oldható. A tartó beültetés közbeni cseréje
ilyen módon megszakítás nélkül elvégezhető.
Méretek H x SZ x M 429 mm x 376 mm x 200 mm
Helyfoglalás az alkatrészasztalon 32 hely
*a
*)a A maradék 8 helyen X-szállítók helyezhetők el. Reteszelő- és tartószegélyek alkalmazása esetén az oldalt
kiálló rögzítőkar miatt a helykínálat 6-ra csökken.
Az X-Sorozat S beültető automata állítási lehető-
ségei
2. és/vagy 4. hely
Beültetőfej spektruma TwinStar, CPP
*b
*)b Csak magas szerelési pozícióban (CPP_H) megengedett.
UTALÁS
További információk
Az alkatrészek maximális magassága a felületitár-tartón a használt beültetőfej maximális
alkatrész-magassága után irányul. A felületitárak használatakor arra kell figyelni, hogy
az alkatrészek ne legyenek a standard szállító elszállítási magassága fölött.
Beültető automata 2. hely 4. hely
X4 S 1 1
X3 S 2 1
X2 S 2 2
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat S
3.8 SIPLACE hevederszállító modul a SIPLACE X-Sorozat S számára A 713.0 jelű szoftververziótól Kiadás: 11/2019
170
3
3
Ábra 3.8 - 11 Felületitár-tartó alkalmazása az X-Sorozat S alkatrészkocsiján
FIGYELEM!
Helyek foglaltsága!
Vegye figyelembe a helyek használatára vonatkozó biztonsági utasításokat a 2.6.5
sza-
kaszban, a 89
. oldalon.
(1) Elülső csúszó vezető (6) Bevezetési segítség
(2) Hátulsó csúszó vezető (7) Vezetősín (Omega-Profil)
(3) Központosító-stift „hátul” (8) Nyílás a központosító lécben a "hátsó" köz-
pontosító stift fogadására
(4) Központosító-stift „elől” (9) Reteszelőkilincsek
(5) Reteszelőgörgő (10) Központosítófuratok az AR-kocsin az elülső
központosítóstift rögzítésére
