5 Feladatok a beültet ő automatán Üzemeltetési útmutató SIPLACE X-Sorozat S 5.7 Jelz ő lámpák kürttel A 713.0 jel ű szoftve rverziótól Kiadás: 11/2019 258 5.7.2 Állapotkijelz ő k és jelentésük 5.7.2.1 A három szín ű jelz…
Üzemeltetési útmutató SIPLACE X-Sorozat S 5 Feladatok a beültető automatán
A 713.0 jelű szoftververziótól Kiadás: 11/2019 5.7 Jelzőlámpák kürttel
257
5.7.1.2 Háromszínű jelzőlámpa (opció)
Ábra 5.7 - 2 Üzemállapot jelzőlámpák (példa: SIPLACE X2 S / X3 S / X4 S)
L1 Jelzőlámpa, piros
L2 Jelzőlámpa, sárga
L3 Jelzőlámpa, zöld
(L2)
(L1)
(L3)
5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE X-Sorozat S
5.7 Jelzőlámpák kürttel A 713.0 jelű szoftververziótól Kiadás: 11/2019
258
5.7.2 Állapotkijelzők és jelentésük
5.7.2.1 A három színű jelzőlámpa és a kürt konfigurálása

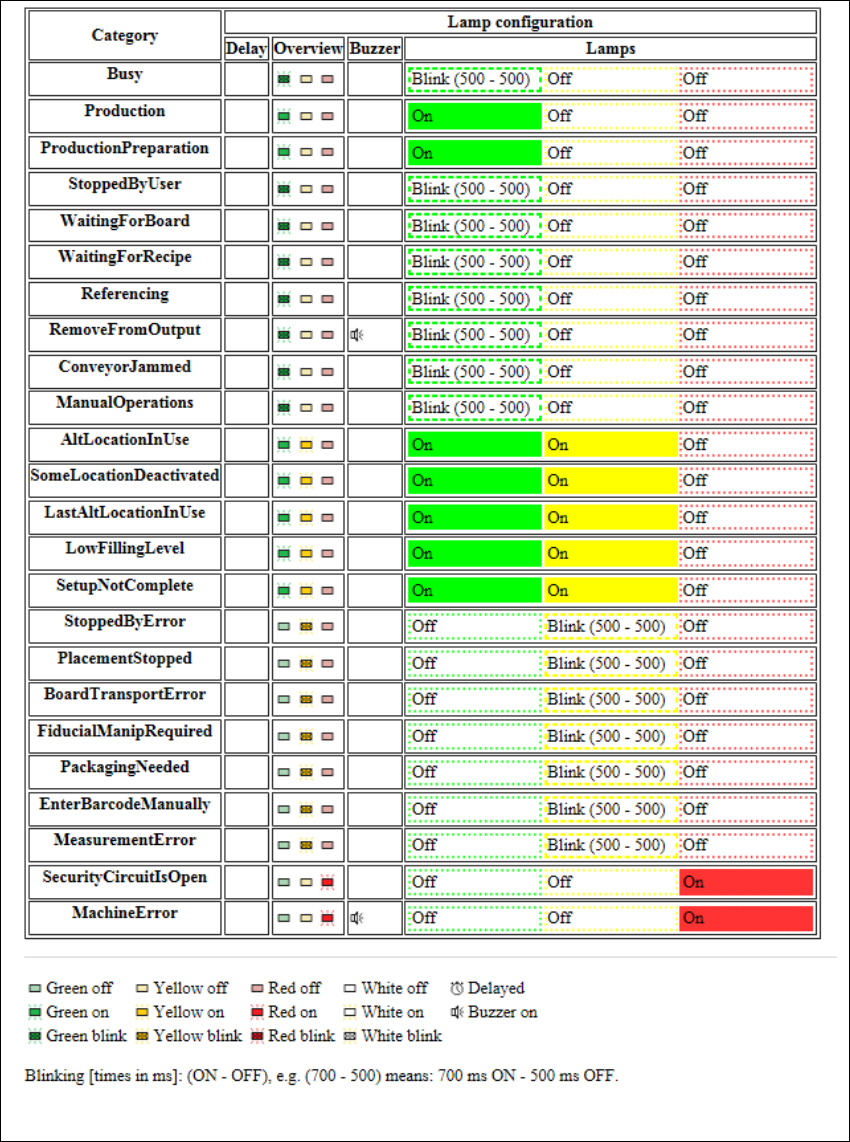

Ábra 5.7 - 3 A három színű jelzőlámpa és a kürt konfigurálása
Üzemeltetési útmutató SIPLACE X-Sorozat S 5 Feladatok a beültető automatán
A 713.0 jelű szoftververziótól Kiadás: 11/2019 5.7 Jelzőlámpák kürttel
259

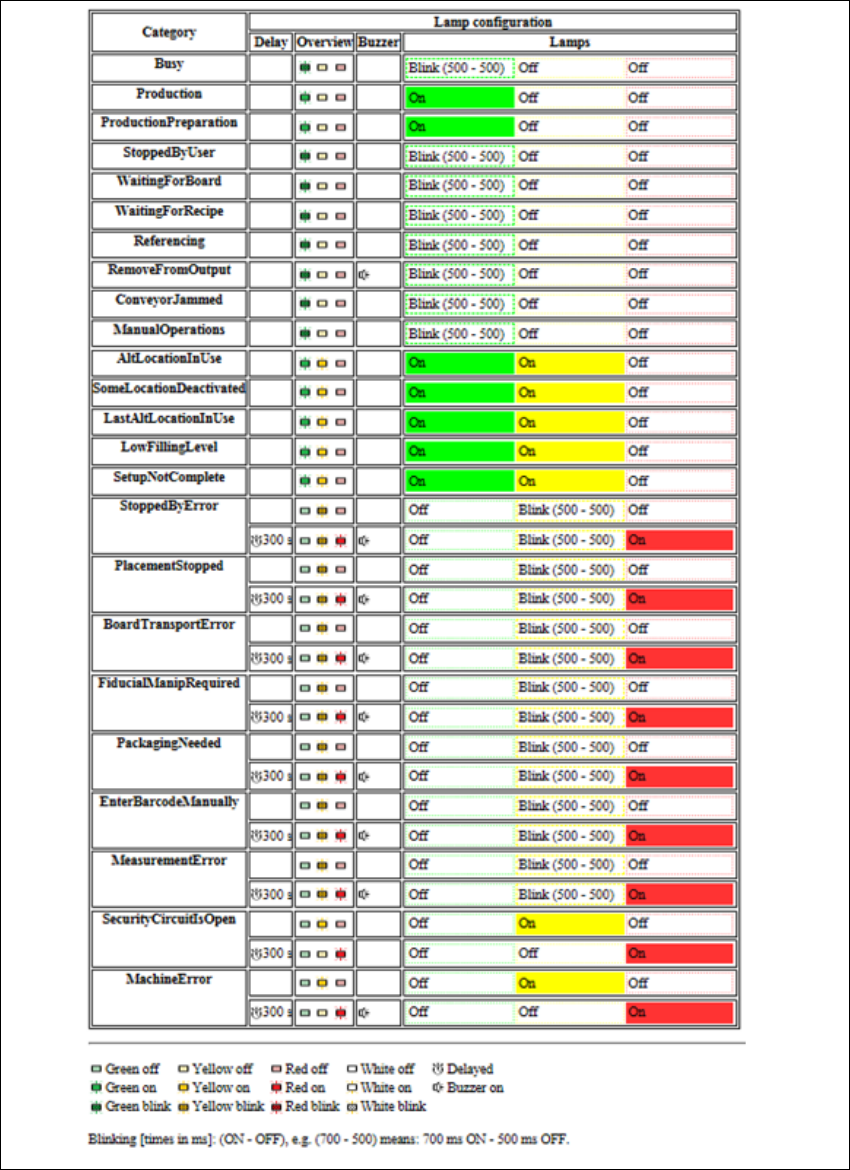

5.7.2.2 A három színű késleltetett jelzőlámpa és a kürt konfigurálása
Ábra 5.7 - 4 A három színű jelzőlámpa és a kürt konfigurálása
