3.7.3 A rugalmas dupla szállítószalag felépítése
A rugalmas dupla szállítószalag két elektromosan és mechanikusan egymástól független szállí-
tási nyomvonallal rendelkezik. A fix szállító-oldalpanel szériában a jobb oldalon helyezkedik el. A
dupla szállítószalaghoz is választható a fix bal vagy jobb szállítószalag-oldal. A fix oldalpanel a
specifikáció szerinti pozícióban szerelhető fel. Az igényeknek megfelelően a NYÁK-dupla szállí-
tószalag egyszeres és dupla szállítószalagként is üzemeltethető.
3
Ábra 3.7 - 2 Dupla NYÁK-szállítószalag felépítése
(1) Bemeneti szalag
(2) 1. feldolgozási szalag
(3) 1. emelőasztal
(4) Köztes szállító
(5) 2. feldolgozási szalag
(6) 2. emelőasztal
(7) Kimeneti szalag
(T1)1-es szállítási nyomvonal
(T2)2-es szállítási nyomvonal
(7)
(1)
(2)
(3)
(T1)
(T2)
(4)
(5)
(6)
Üzemeltetési útmutató SIPLACE X-Sorozat S 3 Műszaki adatok és szerkezeti egységek
A 713.0 jelű szoftververziótól Kiadás: 11/2019 3.7 NYÁK szállítórendszer
145
3.7.3.1 Flexibilis NYÁK dupla szállítószalag - szállítási nyomvonalak és szállítási módok
A jobb oldali szállítási nyomvonalat (szállítási irányban nézve) "1-es szállítás"-nak nevezik, a bal
oldali szállítási nyomvonalat "2-es szállítás"-nak (lásd: 3.7 - 4
. ábrán, a(z) 146. oldalon).
3.7.3.2 NYÁK-Dupla szállítószalag "egyszeres szállítószalag" üzemmódban
A dupla szállítószalag online módon egyszeres szállítószalaggá konfigurálható. Ehhez teljes egé-
szében össze kell vezetni és ki kell kapcsolni a szállítási nyomvonalat (lásd 3.7 - 3
). Így a szállítási
nyomvonal maximális szélessége 510 mm.
3
Ábra 3.7 - 3 Rugalmas dupla szállítószalag "egyszeres szállítószalag" üzemmódban
Dupla szállítószalag szélesített 2. szállítási nyom-
vonallal (fix szállító-oldalpanel balra)
2. szállítási nyom-
vonal inaktív
1-es szállítási nyomvo-
nal
2-es szállítási nyomvo-
nal
1. szállítási nyom-
vonal inaktív
NYÁK-szállítási irány NYÁK-szállítási irány
Fix szállító-oldalpanel
Dupla szállítószalag szélesített 1. szállítási nyom-
vonallal (fix szállító-oldalpanel jobbra)
Mozgatható szállító-oldalpanel
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat S
3.7 NYÁK szállítórendszer A 713.0 jelű szoftververziótól Kiadás: 11/2019
146
3.7.3.3 Aszinkron szállítási mód
Az aszinkron üzemelésben egy adott nyomtatott áramköri lap egy adott szállítási nyomvonalon
kerül beültetésre, míg egy másik a második szállítási nyomvonalon kerül a beültetési pozícióba.
Ezzel a teljes szállítási idő megtakarítható, ami főleg az alacsony ütemidejű NYÁK-ok esetében
jelentő teljesítménynövekedést jelent. Ha a beültető automata megbízási adatokkal (használat,
felszerelés) el van látva, a beültetési üzem minden időpontjában szállítani fogja a bemenő szala-
gokon lévő nyomtatott áramköri lapokat az adott feldolgozási szalagra (szabad feldolgozási sza-
lag esetén). A beültetési folyamat akkor kezdődik, amikor a NYÁK a feldolgozási zónába érkezik.
A nyomtatott áramköri lapok egymásután lesznek beültetve.
Ha a beültetési folyamat megszakad, akkor a szállítási port lezárul és azon nyomtatott áramköri
lapok beültetése, amelyek ekkor a feldolgozási szalagokon vannak, befejeződik.
A szállítási port mindkét szállítási nyomvonalnál egy időben zárul le, ill. válik szabaddá.
3

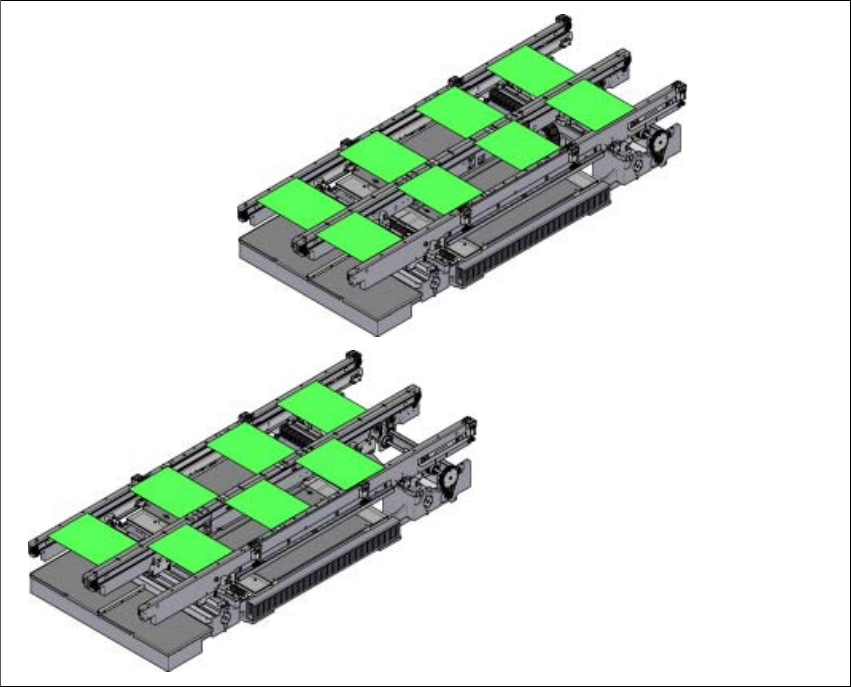

Ábra 3.7 - 4 Szállítási módok
Szinkron szállítási mód
Aszinkron szállítási mód
