5 Feladatok a beültet ő automatán Üzemeltetési útmutató SIPLACE X-Sorozat S 5.7 Jelz ő lámpák kürttel A 713.0 jel ű szoftve rverziótól Kiadás: 11/2019 256 5.7 Jelz ő lámpák kürttel 5.7.1 Áttekintés A jelz ő lámpák a beül…
Üzemeltetési útmutató SIPLACE X-Sorozat S 5 Feladatok a beültető automatán
A 713.0 jelű szoftververziótól Kiadás: 11/2019 5.6 Hibajelentések és online súgó
255
5.6.3 A színek jelentése a riasztási információkban az online-súgóban
5
5.6.4 Összefüggésérzékeny online súgó
Az aktuális nézethez tartozó információk megjelenítéséhez, az ikonra történő kattintással
elindul az állomás-számítógép súgórendszere. Megnyílik a súgórendszer fő ablaka a riasztás
információkkal együtt. Az információk ekkor az éppen látható nézetre vonatkoznak, ahonnét a
súgó elindításra került. A tartalomjegyzék, címszójegyzék és keresési funkció segítségével meg-
jeleníthető az online súgó teljes tartalma.
Szöveg jelölés Jelentés
Piros szöveg Riasztási szám és riasztási üzenet
Fekete szöveg A riasztás lehetséges oka(i)
Zöld szöveg Utasítások a riasztások elhárítására
Kék, aláhúzott szöveg Kiegészítő információk behívása
5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE X-Sorozat S
5.7 Jelzőlámpák kürttel A 713.0 jelű szoftververziótól Kiadás: 11/2019
256
5.7 Jelzőlámpák kürttel
5.7.1 Áttekintés
A jelzőlámpák a beültető automata üzemállapotát és a hibás funkcióit jelzik. A kürt hangjelzéssel
jelzi, ha riasztás történik. A SIPLACE a beültető automaták esetében két- vagy háromszínű jelző-
lámpák beépítésére van lehetőség. A mindenkori jelzőlámpa-rendszer (két-vagy háromszínű) az
automata konfigurációban kerül beállításra, lásd az Állomásszoftverek telepítési útmutatóját, cikk-
szám 00196771-xx.
5.7.1.1 Kétszínű jelzőlámpa (standard)

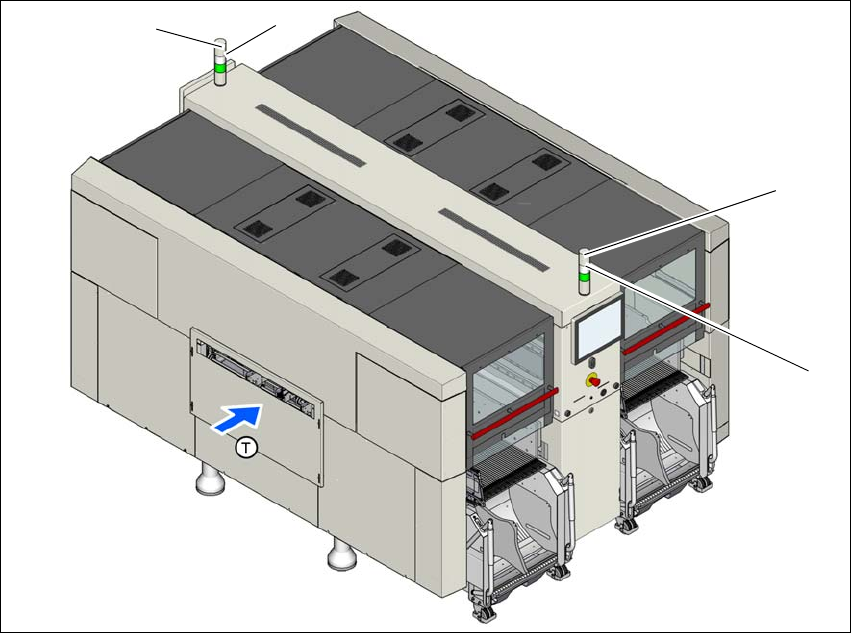

Ábra 5.7 - 1 Üzemállapot jelzőlámpák (példa: SIPLACE X2 S / X3 S / X4 S)
L1 Fehér jelzőlámpa, a jobb oldalon
L2 Jelzőlámpa, zöld, jobboldalt
L3 Fehér jelzőlámpa, a bal oldalon
L4 Jelzőlámpa, zöld, baloldalt
T NYÁK-szállítási irány
(L2)
(L1)
(L3)
(L4)
Üzemeltetési útmutató SIPLACE X-Sorozat S 5 Feladatok a beültető automatán
A 713.0 jelű szoftververziótól Kiadás: 11/2019 5.7 Jelzőlámpák kürttel
257
5.7.1.2 Háromszínű jelzőlámpa (opció)
Ábra 5.7 - 2 Üzemállapot jelzőlámpák (példa: SIPLACE X2 S / X3 S / X4 S)
L1 Jelzőlámpa, piros
L2 Jelzőlámpa, sárga
L3 Jelzőlámpa, zöld
(L2)
(L1)
(L3)
