4-3-6 吸取数据
可以指定各元件供给位置和吸取位置。
送料台上可以安装带状送料器，管状送料器，散装送料器。
一个送料器台架上有 39 个安装送料器的孔，送料器前端的销所插进的孔号，是这个送料器的配
置号。
※统一交换台有上下两列数字。统一交换台安装在前侧时，是上段号码，统一交换台安
装在后侧时是下段号码。
※吸取位置进行优化自动配置，但下列情况进行手动配置。
●固定送料器的配置时
●优化后，变更送料器配置时
读取其它机种的生产程序文件后，因机种不同基准的坐标不同，有时会重新计
算吸取数据的吸取坐标。因此读取其他机种的生产程序后，必须再确认吸取坐
标。
注意
4-3-6-1 吸取数据画面显示

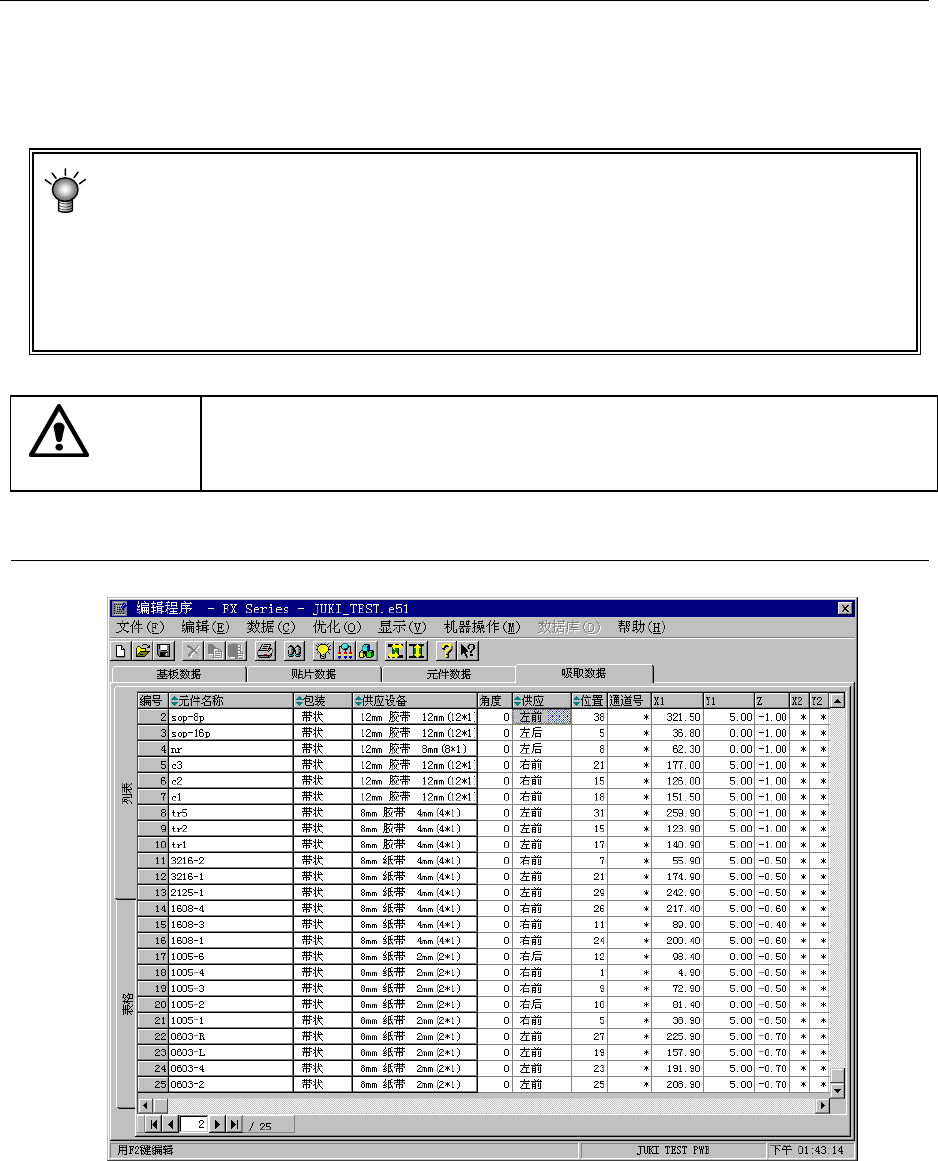

显示吸取数据时，首先打开列表画面。
图 4.3.6.1 吸取数据 列表画面
4-55
第 4 章 生产程序编辑 Rev03
双击元件名称、或单击画面左侧的表格标签，打开下面的表格画面。
显示元件名称、包装、供应设备、各个贴片数据及元件数据中输入的数值。
图 4.3.6.2 吸取数据 表格画面
示例）将送料器配置到右前侧的 21 号。
(1)在表格画面上的操作方法
<1>在表格画面上，从“供应”的下拉菜单选择“右前”。
<2>在“位置”栏里输入 21。
图 4.3.6.3
4-56
第 4 章 生产程序编辑 Rev03
(2)在列表画面上的操作方法
<1>用鼠标右键单击这里，从下拉菜单中单击“右前”
。
图 4.3.6.4
<2> 用键盘输入“21”。
图 4.3.6.5
带状送料器的宽度不同，占用送料器台架的安装孔的范围也不同。
带状送料器，散装送料器的种类 占用的送料器安装孔的数目
8mm 2
12mm 3
16mm 3
24mm 4
32mm 5
44mm 8
散装送料器 2
因此，若是 8mm 带状送料器，一个送料器台架上，最多可以安装 20 只送料器，但若是 32mm
带状送料器，则最多可以安装 8 只送料器。
