第2章 生产 Rev03 2-3-2 设备的结束方法 1) 按“终了”命令按钮 。 按此按钮。 2)系统结束前，显示“进行各 I/O 安全方向设置”确认提示。 图 2.3.2.1 安全方向设置的确认提示 按「确定」：进行各项安全方向的设置。 按「取消」：不进行安全方向设置，直接进入下一步。 3) 确认结束：提示确认是否结束（图 2.3.2.2）。 按「确定」：执行关机处理，结束系统运行。 按「取消」：返回原主画面。 图 2.3.2.2 …
第2章 生产 Rev03
2）Windows 启动，出现下面的 FX-1 启动画面。
图 2.3.1.2 启动画面
3) 初始设置完成后，显示主画面，并显示返回原点画面。选择<确定>按钮，可执行返回原点。
警告
执行返回原点后，设备即刻开始运转。为避免受伤，切勿将手和头等伸入
设备内部。
图 2.3.1.3 返回原点画面
2-5
第2章 生产 Rev03
2-3-2 设备的结束方法
1)按“终了”命令按钮。
按此按钮。
2)系统结束前，显示“进行各 I/O 安全方向设置”确认提示。
图 2.3.2.1 安全方向设置的确认提示
按「确定」：进行各项安全方向的设置。
按「取消」：不进行安全方向设置，直接进入下一步。
3) 确认结束：提示确认是否结束（图 2.3.2.2）。
按「确定」：执行关机处理，结束系统运行。
按「取消」：返回原主画面。
图 2.3.2.2 结束确认信息
4) 显示如下提示信息
向左旋转主开关，关闭电源。
图 2.3.2.3 Windows NT 信息 图 2.3.2.4 Windows XP 信息
注意
具有机器维护级别以上的操作者，不应采取 Windows 自动关机处理方法，
而应按常规步骤退出 Windows 后，再关闭电源。
注意
关闭电源（向左旋转主开关），必须在退出系统之后。未退出系统前强行
切断电源，会影响以后机器的重启。
2-6
第2章 生产 Rev03
2-4 预热
在寒冷地带以及放假后使用设备时，接通电源后，应立即进入预热。
预热时间根据情况决定，一般为 10 分钟左右。
从主画面菜单选项中选择[维护] → ［预热］，显示如下预热初始画面。
请设置预热条件。

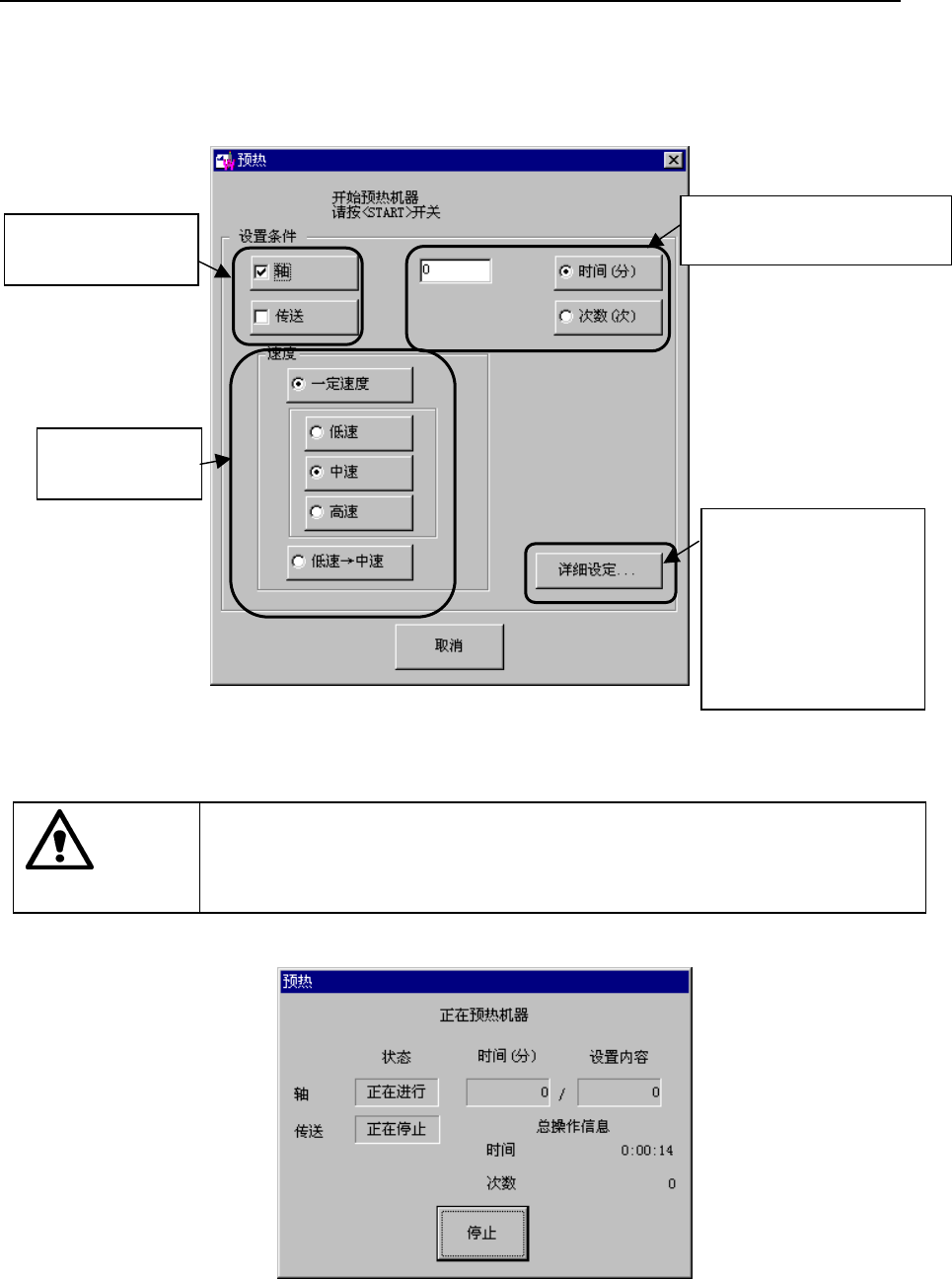

图 2.4.1 预热初始画面
单击后，显示轴的动
作速度为「低速→高
速」时的详细设定画
面。
设定的具体步骤请参
见 CD 说明。
设定轴的动作
速度。
选择预热对象。
选择预热时间(单位：分
钟)，或次数。
按下<START>开关，进入预热状态。
按下<START>开关后，轴开始运转，进入预热状态。在按下<START>开关前，请
务必确认设备内部没有人在作业。此外，为了避免人身事故，在机器运转过程
中，切勿将手放入设备内部，或将脸和头靠近设备。
警告
预热期间，显示如下画面。按“停止”时，机器停止运行。
图 2.4.2 运转中画面
