第 1 章 设备概要 Rev03 1-4-1-1 元件供应部分和基板传送部分的构成 1 ）概要 在基板传送部分的前后、 Y 台轴的左右， 共设有 4 个送料器台架供应元件 （参见图 1-4-4） 。 元件由安装在送料器台架的带状送料器、散装送料器、管状送料器供应。 也可使用统一交换台(选购项)，在 FX-1/1R 主机上装卸送料器台架，从外部装配。 液晶モニ タ LR フ ィー ダバ ンク RR フ ィーダバ ン ク LF フ ィーダバ…
第 1 章 设备概要 Rev03
1-4 设备概要
1-4-1 设备的构成
④
④
①
②
③
⑤
⑥
⑦
⑧
⑦

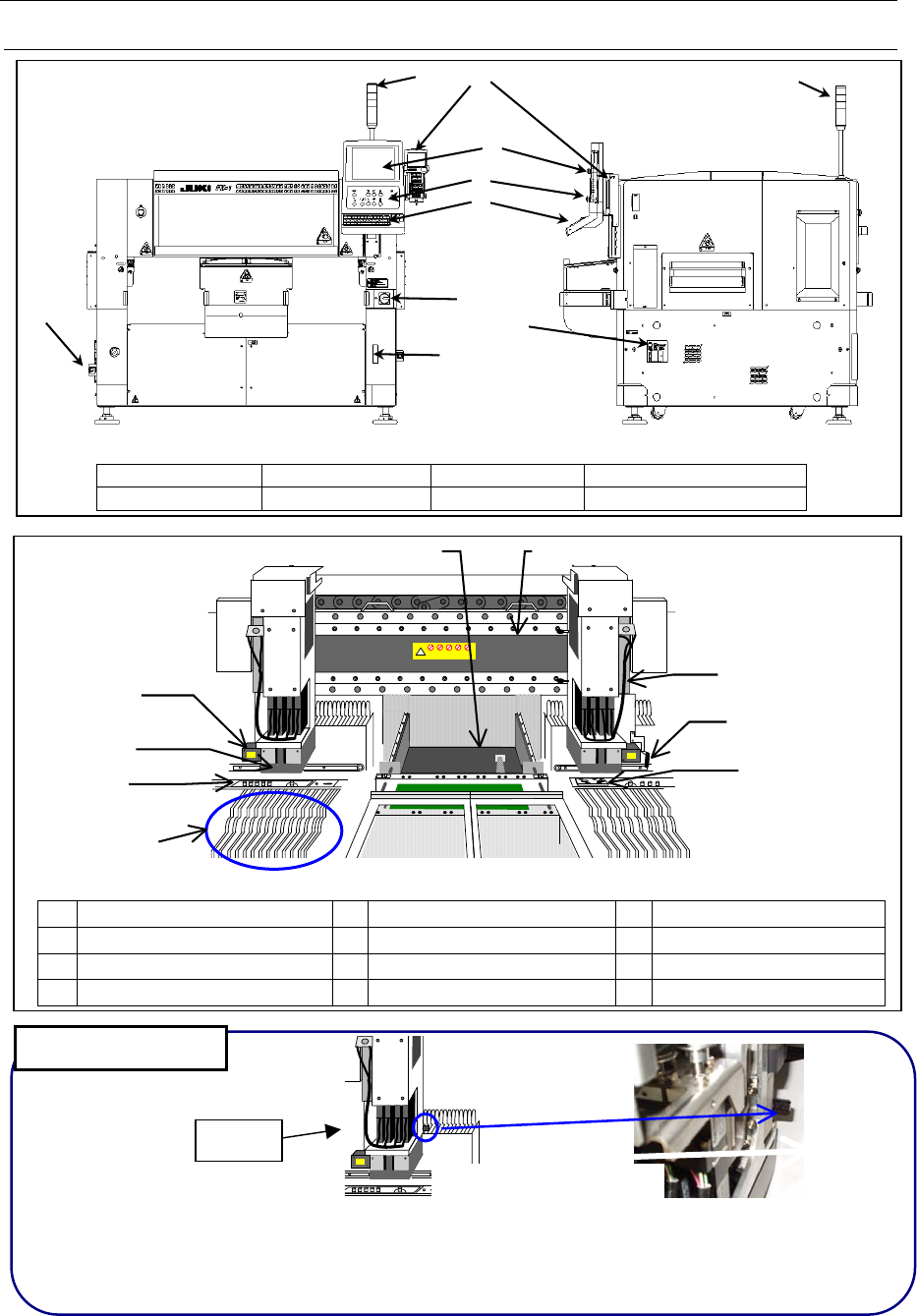

图1-4-1 正面图 图1-4-2 右侧图
① 液晶显示器 ③ 操作面板 ⑤ 主开关 ⑦ 外部设备接口
② HOD 单元 ④ 信号灯 ⑥ 键盘 ⑧ FDD (软盘驱动器)
① ②
⑥
图 1-4-3 设备内部构成
No 名称 No 名称 No 名称
① Y 台轴 ④ HMS (高度测量装置、选项) ⑦ CAL 校准台
② X 轴 ⑤ BMR (坏板标记识别器、选项) ⑧ 自动工具交换装置 (ATC)
③ MNLA（激光校准传感器）贴片头 ⑥ O C C ( 位置校正摄像机) ⑨ 送料器台架（面前右侧）
如上图所示，左 Head 上安装有接近传感器，以防止对左右 Head 的干扰。请注意不要使工具
或手表等金属物品接近。当传感器检测到金属物品的接近或接触时，会关掉伺服电源，并显示
有物体接近 Head 的信息。
万一不小心使得接近传感器启动、并关掉伺服电源时，请执行原点返回。
③
④
⑤
⑦
⑧
⑨
接近传感器注意事项
＜接近传感器的安装图＞
左 Head
1-3
第 1 章 设备概要 Rev03
1-4-1-1 元件供应部分和基板传送部分的构成
1）概要
在基板传送部分的前后、Y 台轴的左右，共设有 4 个送料器台架供应元件（参见图 1-4-4）。
元件由安装在送料器台架的带状送料器、散装送料器、管状送料器供应。
也可使用统一交换台(选购项)，在 FX-1/1R 主机上装卸送料器台架，从外部装配。
液晶モニタ
LR フィーダバンク
RR フィーダバンク
LF フィーダバンク RF フィーダバンク
基板搬送路
Y テーブル軸
基板
LR 送料器台架
RR 送料器台架
RF 送料器台架
LF 送料器台架
基板传
送
轨道
Y 台轴
液晶显示器
基板
图 1-4-4 贴片机主机配置图
2）送料器台架各部分名称
安装带状送料器等供给装置时，要用「安装板②」、「锁定轴③」定位和固定。各送料
器的安装位置，请参照「位置标号①」。
元件，通过「驱动汽缸④」上下驱动进行传送。
「台架标记⑤」是用于对送料器台之间的位置偏差进行校正的标记。
④
②
①
⑤
③
图 1-4-5 送料器台架
①位置标号 ③锁定轴 ⑤台架标记
②安装板 ④驱动汽缸
3）基板传送部分
基板传送部分的构成请参见[图 2-7-1-1 基板传送]。
1-4
第 1 章 设备概要 Rev03
1-4-1-2 贴片头单元的构成
贴片头由检测元件的位置偏移、角度偏移的多吸嘴激光校准传感器（MNLA）以及可进行上下
驱动与旋转动作的 Z 滑动轴构成。
本装置装有左右 2 台 MNLA (Multi-Nozzle Laser Align)贴片头。
②
①
⑥
③
④
⑤
⑦
① 吸嘴外轴 ⑤ Ｚ滑动轴
② 激光校准传感器 ⑥ 滚珠丝杠
③ Ｚ轴马达 ⑦ 贴片头上部弹簧
④
θ
轴马达
图 1-4-6 MNLA 贴片头构造图
1-4-1-3 自动工具交换装置（ATC：Auto Tool Changer）的构成
由空气汽缸④来开、关滑动板②，保管并装卸吸嘴⑧。
滑动板②的开、关由 ATC OPEN 传感器⑥、ATC CLOSE 传感器⑦进行检测，开、关的速度由速度
控制器⑤来调整。
⑤
⑧
②
③
⑦
⑥
①
④
① ATC 基座 ⑤ 速度控制器
② 滑动板 ⑥ ATC OPEN 传感器
③ ATC 基准板 ⑦ ATC CLOSE 传感器
④ 空气汽缸 ⑧ 吸嘴
图 1-4-7 ATC 构造
1-5
