第2章 生产 Rev03 2-7-1 安装基板 固定基板（定心）有两种方法： 使用 Y 钳夹的“ 外形基准 ”方法和使用定心销的“ 销基准 ”方法（选项）。 下面讲述通过「生产」的「简易准备」画面安装基板的几种方法。 2-7-1-1 调整传送轨道宽度 1) 手动调整宽度（标准设备）时 ＜步骤＞ 1. 请调整传送轨道宽 度。 ①调整进/出站台时 将手柄安装在调整杆上， 调整传送轨道宽度， 以使基板能平滑通过( “基板宽度+0.5mm～ 1…
第2章 生产 Rev03
2-7 生产准备
＜步骤＞
開始
图 2-7-1-1 基板传送
①传入传感器 ⑤ C-OUT 传感器 ⑨定心销 ⑬调节挡块
②传出传感器 ⑥ C-OUT2 传感器 ⑩支撑台 ⑭调整杆
③待命传感器 ⑦支撑销检测传感器 ⑪支撑销 ⑮手柄
④停止传感器 ⑧定位挡块 ⑫调节手柄 ⑯基板察觉挡销
⑪
②
⑦
⑤
⑥
⑫
①
③
④
⑧
⑧
⑨
⑬
⑭
⑦
⑩
⑯
⑮
基板传送方向
搬送レール幅調整
基板固定方法
外形基準
穴基準
ストッパ位置調整
センタリングピン
位置調整
サポートピン配置
基準ピン／従動ピン
位置設定
外形基準位置設定
終了
サポートピン配置
ストッパ位置調整
开始
调整传送轨道宽度
外形基准
孔基准
固定基板的方法
调整定
位
档块
调整定位档块
调整定心销位置
配置支撑销
配置支撑销
设定外形基准位置
设定基准针/从动针位置
退出
2-12
第2章 生产 Rev03
2-7-1 安装基板
固定基板（定心）有两种方法：
使用 Y 钳夹的“外形基准”方法和使用定心销的“销基准”方法（选项）。
下面讲述通过「生产」的「简易准备」画面安装基板的几种方法。
2-7-1-1 调整传送轨道宽度
1) 手动调整宽度（标准设备）时
＜步骤＞
1. 请调整传送轨道宽度。
①调整进/出站台时
将手柄安装在调整杆上，调整传送轨道宽度，以使基板能平滑通过(“基板宽度+0.5mm～
1mm”)。
②调整中心站台的宽度时（只可从「简易准备」、「机器设置」、「手动控制」画面上进行调
整），
用 HOD 调整至传送轨道宽度，以使基板能平滑通过（“基板宽度＋0.5mm～1mm”）。
2. 确认在整个传送轨道范围内基板通行是否顺畅。
请选择「简易准备」的“个别控制”（参见图 2.7.1.5，关闭基板察觉挡销后进行
确认。
3. 调整完成后，卸下手柄。
2) 自动调整宽度（AWC 选购项）时
也可以打开生产程序文件，在［自动调整基板宽度］（AWC、选购项）画面上调整宽度。
这里，就「简易准备」画面上的调整方法，说明如下。
＜在「简易准备」画面上的调整方法＞
1. 启动「生产」。
2. 从菜单栏选择［生产支援］-［简易准备］ 。
图 2.7.1.2
3. 调整传送宽度。
单击“传送”标签的“自动调整基板宽度”后，出现“自动调整基板宽度”画面。
2-13
第2章 生产 Rev03
注意
按以下说明单击“移动”按钮后，传送功能随之启动。单击按钮
前，务必要确认传送运行区没有障碍物。
②输入[尺寸]、[余宽]。
(余宽宽度大约在＋0.5mm 到 1mm。)
③单击 [移动]，调整宽度。
马达开始旋转自行调整宽度。
“余宽”是指现
有传送宽度减去基
板外形长度之差
值。手动调整传送
宽度后，单击「取
得」。
①点击[宽度回原点]，使传送宽度返回原点。

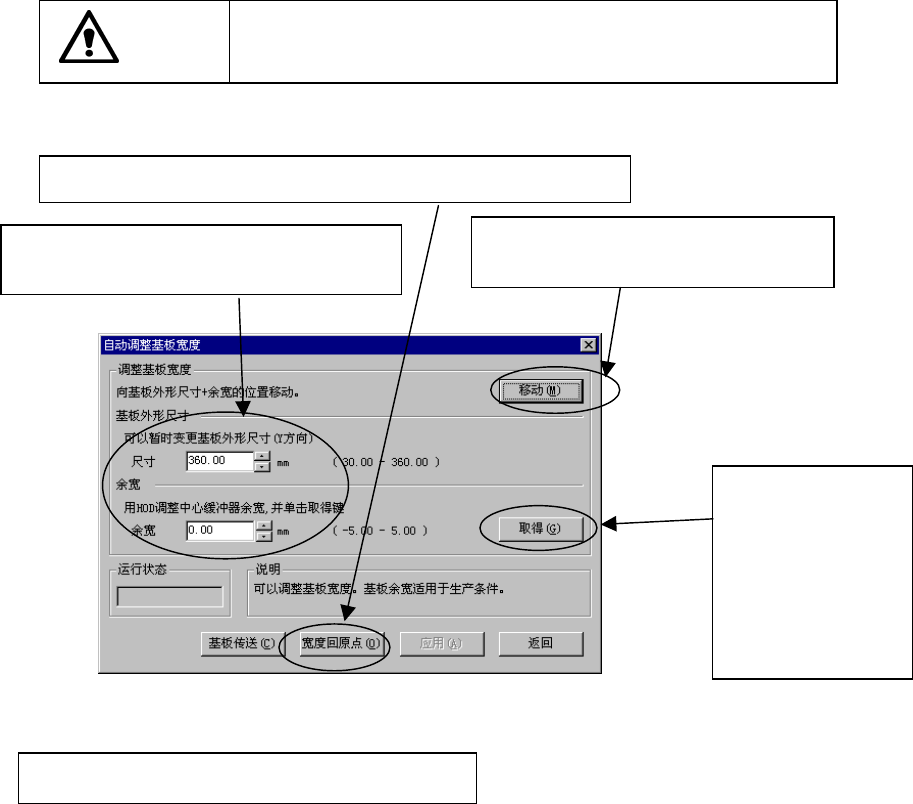

图 2.7.1.3 自动宽度调整 （AWC、选项）
④ 请确认传送是否通畅。
2-14
