第2章 生产 Rev03 2-12-2 贴片跟踪 生产开始前，可调出贴片点一览表，检查贴片跟踪，确认贴片点上是否完成元件贴片。 2-12-2-1 跟踪贴片画面 画面显示贴片跟踪前按贴片编号顺序排列的贴片元件信息。 可以在此画面上设置：是否进行贴片和跟踪。 也可在贴片点标注标记。 图 2.12.2.1 跟踪贴片 按下＜START＞开关后，即可传入基板，若传送道上已有基板时，则再夹紧基板。 2-59
第2章 生产 Rev03
2-12 生产支援
生产动作开始前，应确认各项动作。
2-12-1 检查生产程序
生产开始前，应检查生产程序。
可参见 “生产程序检查项目一览表”显示的检查结果。

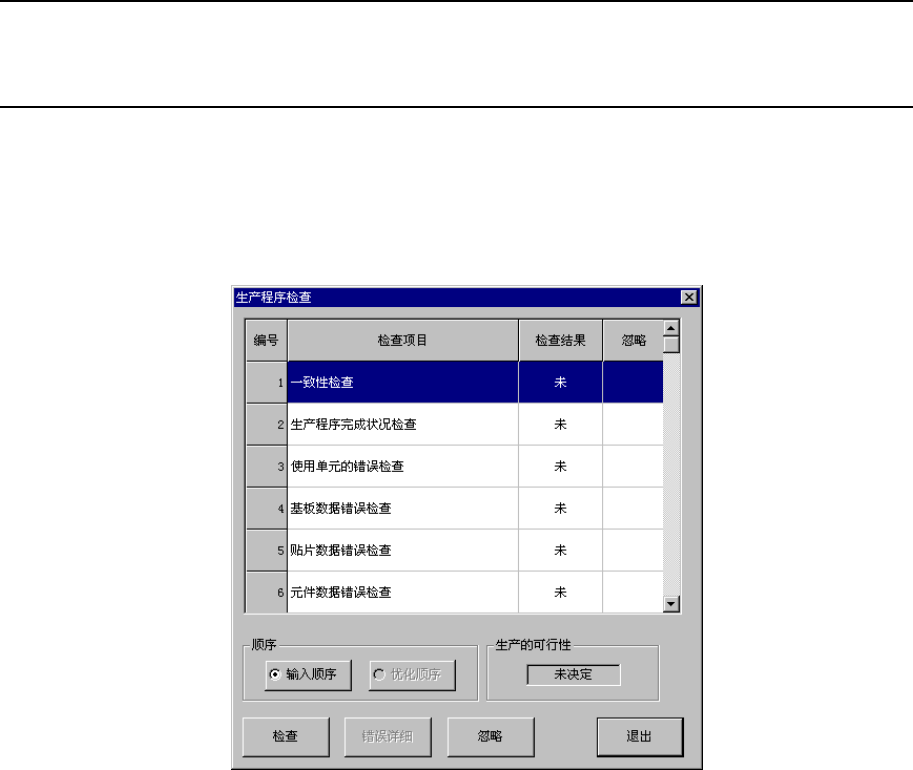

在生产开始之前的菜单栏上单击「生产支援」/「生产程序检查」，可显示如下生产程序检
查画面。
图 2.12.1.1 生产程序检查
2-58
第2章 生产 Rev03
2-12-2 贴片跟踪
生产开始前，可调出贴片点一览表，检查贴片跟踪，确认贴片点上是否完成元件贴片。
2-12-2-1 跟踪贴片画面
画面显示贴片跟踪前按贴片编号顺序排列的贴片元件信息。
可以在此画面上设置：是否进行贴片和跟踪。
也可在贴片点标注标记。
图 2.12.2.1 跟踪贴片
按下＜START＞开关后，即可传入基板，若传送道上已有基板时，则再夹紧基板。
2-59
第2章 生产 Rev03
2-12-3 吸取位置自动示教
吸取位置自动示教功能是，在有必要示教的情况下自动执行示教。使用此功能时，需要把
操作选项中设置为有效（选中［在吸取跟踪中进行自动示教］选项）。
另外，吸取位置自动示教的对象，仅限在元件数据中［自动示教］设定为有效的元件。
(1)在生产开始或生产再开始时，对元件用完的供应设备进行吸取跟踪时
＊
，自动执行示教。
* 对以下情况执行吸取跟踪
1 对试打、空打时的吸取状况，进行摄像机跟踪
2 对根据“重试列表”按下“HOD”键所执行的吸取状况，进行跟踪
3 对根据“重试列表”按下“吸取跟踪”按钮所执行的吸取状况进行跟踪
4 对根据“重试列表”执行“生产再开始”后的吸取状况进行跟踪
5 对在“元件用完”画面上按下“HOD”键所执行的吸取状况进行跟踪
6 对在“元件用完”画面上执行“生产再开始”后的吸取状况进行跟踪
2-12-3-1 示教对话框
可以从［简易准备］功能中，选择并执行自动示教吸取位置。
选择［简易准备］-［送料器］-［示教］后，显示如下［示教］对话框。
操作按钮
供应元件的
详细信息
供应元件状态
图
2.12.3.1 示教对话框
2-60
