Käyttöohje SIPLACE D1i/D2i 1 Johdanto Alkaen ohjelmistoversiosta SR.605. 03 SP2 Painos 10/2012 FI 1.1 Koneen kuvaus 19 1.1.3 Ladont apääkonfiguraation valinta Kun tilaat D-sarjan SIPLACE- ladontajär jestelmän, voit valit…

1 Johdanto Käyttöohje SIPLACE D1i/D2i

1.1 Koneen kuvaus Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI

Esimerkki:

Kiinteä PL-kuljetinreuna oikealla: portaali 1 varustettuna 12-segmenttisellä Collect&Place-päällä

portaali 2 varustettuna 6-segmenttisellä Collect&Place-päällä

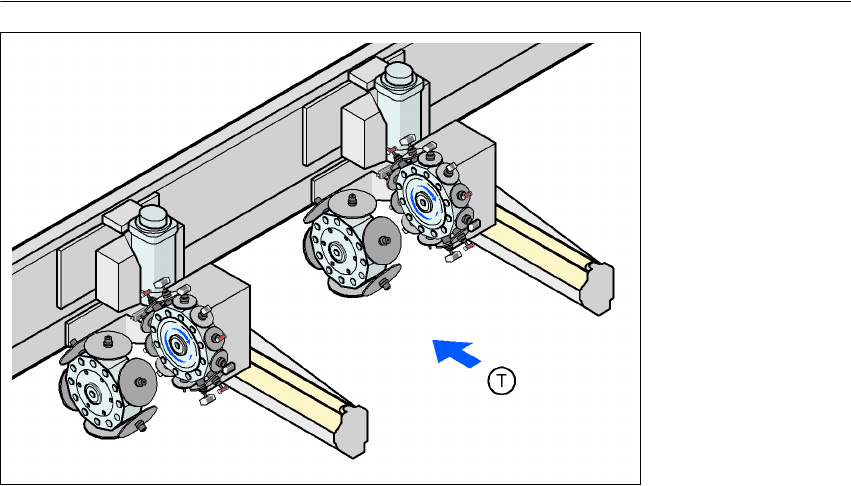

Kuva 1.1 - 2 Pään modulaarisuus - SIPLACE D2i

P1 Portaali 1

P2 Portaali 2

T Piirilevyn kuljetussuunta

ASM Assembly Systems:in kehittämän ladontapäiden modulaarisuus-periaatteen mukaisesti Col-

lect&Place-päät voi vaihtaa lyhyessä ajassa.

SIPLACE D2i ladonta-automaatti on esivalmisteltu 01005-komponenttien ladontaan. 01005-kom-

ponenttien ladontaa varten tarvitset ainoastaan valinnaisen 01005-paketin 12-segmenttiselle Col-

lect&Place-päälle.

SIPLACE D2i käsittelee suurella nopeudella laajan kirjon komponentteja, alkaen 01005:stä aina

27 x 27 mm² asti, komponentit keskitetään tällöin optisesti digitaalisten vision-moduulien avulla.

12-segmenttiseen Collect&Place-päähän voi valinnaiseti asentaa vakiokameran tai suuren erot-

telukyvyn omaavan kameran.

SIPLACE D2i ladonta-automaatteihin voi telakoida kaksi komponenttivaunua komponenttien

syöttömiseen.

Kolmeosainen PL-kuljetin, joka koostuu syöttöhihnasta, ladontahihnasta ja poistohihnasta, kuljet-

taa piirilevyn ladontapositioon. LP-kuljetusversioina voi valita yksittäiskuljetuksen tai joustavan

kaksoiskuljetuksen, oikean- tai vasemmanpuolisen kuljettimen ollessa valinnaisesti pysähdyksis-

sä. Lisäksi joustavan kaksoiskuljetuksen voi ilman muuta konfiguroida yhdeksi yksittäiskuljetuk-

seksi.

Piirilevyn optinen keskitys suoritetaan digitaalisen PL-kameran avulla.

C&P12

C&P6

C&P12

C&P6

Käyttöohje SIPLACE D1i/D2i 1 Johdanto

Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 1.1 Koneen kuvaus

1.1.3 Ladontapääkonfiguraation valinta

Kun tilaat D-sarjan SIPLACE-ladontajärjestelmän, voit valita sen optimaaliseksi pään konfiguraa-

tioksi. Ladontajärjestelmä konfiguroidaan ja toimitetaan tilauksesi mukaan.

Sellaista tapausta varten, että halutaan vaihtaa ladontapään paikan päällä, on olemassa uudel-

leenkonfigurointisarja. Tämä paketti sisältää ladontapään ohella asennusosat, kaapelin jne. En-

nen ladontapään vaihtoa on asema- ja SIPLACE Pro-ohjelmisto sovitettava. Sen jälkeen

järjestelmä täytyy kalibroida uudelleen.

Pään modulaarisuus, t.s. automaatin sovitus tuotantovaatimuksiin ladontapään vaihdolla tarjoaa

edun, että käytettävissä on yksinkertaisesti tarpeisiisi sovitettu ladontajärjestelmä ilman lisäauto-

maatin investitointikustannuksia ja joka hetki.

1.1.4 SIPLACE-periaate

Ladontapäät noutavat komponentit komponenttivaunuilla olevista, kiinteästi paikoitetuista syöttö-

moduuleista tai Wafflepack Changerista ja latovat komponentit myös paikallaan olevalle piirile-

vylle. Kaksoiskuljetuksessa voidaan samanaikaisesti latoa kahta piirilevyä.

Periaatteella "paikallaan olevat komponenttien syöttömoduulit" ja "paikallaan oleva PL", joka on

osoittautunut luotettavaksi kaikissa SIPLACE-automaateissa, on joukko ratkaisevia etuja:

– Komponenttien jälkitäyttö tai nauhojen jatkaminen ei aiheuta seisokkiaikoja.

– Tärinätön komponenttisyöttö mahdollistaa myös pienimpien komponenttien (esim. 01005)

varman noutamisen.

– Ladontaprosessissa liikuttamaton piirilevy estää komponenttien liukastumisen.

– Ladontapäiden yhdistelmä pipettivaihtajien kanssa takaa aina optimaalisen pipettikokoonpa-

non kulloisellekin ladontaprosessille. Täten saadaan siirtomatkat minimoitua ja ladontajärjes-

tykset optimoitua.

Suuri joustavuus, taloudellisuus ja varusteluvarmuus takaavat SIPLACE D1i/D2i:n korkean tuot-

tavuuden. Minimaaliset seisokkiajat nostavat käyttöastetta ja myötävaikuttavat näin tuottavuuden

lisäykseen.

1 Johdanto Käyttöohje SIPLACE D1i/D2i

1.1 Koneen kuvaus Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI

Kuva 1.1 - 3 SIPLACE-periaate

1.1.5 Uusia valintamahdollisuuksia ja teho-ominaisuuksia

Automaatin toiminnallisuuden laajentamiseen tarjotaan seuraavia valinnaisia varusteita:

– 01005-paketti

SIPLACE D1i- ja D2i-ladonta-automaatit on esivalmisteltu 01005-komponentien ladontaa

varten. Ladontaan vaaditaan ainoastaan 12-segmenttisen Collect&Place-pään jälkivaruste-

lu 01005-paketilla. Jos asennettuna on jo 0201-paketti, niin upgrade 01005-ladontaa varten

ei enää vaadi uutta komponenttikameraa. 1

– 0201-paketti

0201-komponenttien käsittelemiseen 12-segmenttisellä Collect&Place-päällä on käytettä-

vissä 0201-paketti. 0201-paketin voi valita vakiona ladonta-automaatteihin. 1

– Komponenttivaunu

Komponenttivaunu on uudistettu rakenteeltaan. Kiinteät kahvat korvaavat kääntökahvat.

Tämä säästää aikaa komponenttivaunua vaihdettaessa. Uusi komponenttivaunu ist yhteen-
