HUOMIO 6
Makasiinit saa täyttää vain, kun kaikki pipetit, jotka ovat Collect&Place-päässä, on laitettu ta-
kaisin makasiineihinsa. 6
→ Pipettivaihtajan ohjelmointi on kuvattu SIPLACE Pro -käyttöohjeessa.
OHJE 6
→ On vältettävä komponenttien putoamista makasiinin päälle. Tämä voi johtaa lukituskiekon
kiinnijuuttumiseen.
→ Vältä myös komponenttien putoamista syöttömoduulien vapaille asetuspaikoille. Komponen-
tit tarttuvat magneettikiskolla. Komponenttipöydälle väärin asetetut syöttömoduulit voivat ai-
heuttaa käyttökatkoksia. Puhdista siksi makasiinit ja vapaat asetuspaikat säännöllisesti.
6
6
6
Käyttöohje SIPLACE D1i/D2i 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.03 SP2 6.1 Pipetinvaihtaja
Painos 10/2012 FI
263
6.1.1.7 Makasiinin vaihto
→ Makasiinin poistamiseksi paina jousihakaa (Pos. 1 kuvassa 6.1 - 5, sivu 263) makasiinista
poispäin. Nosta makasiini pois kannattimesta.
6
Kuva 6.1 - 5 Makasiinin vaihto
(1) Jousihaka
(2) Kiinnike
(3) Keskiöintiporaus
(4) Pitkittäisreikä
(5) Työntömekanismin sylinteritappi
(6) Reikä työntömekanismin sylinteritappia varten
(A) Jousihaan painaminen irti makasiinista
6
6
6 Asemalaajennukset Käyttöohje SIPLACE D1i/D2i
6.1 Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.605.03 SP2
Painos 10/2012 FI
264
OHJE 6
Huomioi makasiinia paikalleen asetettaessa seuraavat kohdat:
→ Keskitystapit liukuvat keskitysreikään (pos. 3 kuvassa 6.1 - 5
, sivu 263) ja pitkittäisreikään
(pos. 4 kuvassa 6.1 - 5
, sivu 263).
→ Työntömekanismin sylinteritappi (pos. 5 kuvassa 6.1 - 5
, sivu 263) liukuu makasiinin reikään
(pos. 6 kuvassa 6.1 - 5, sivu 263).
→ Laita kannattimelle ensin makasiinin sivu, jossa on pipettinumerointi 1, 2, 3 ja 4. Kiinnipitimen
(pos. 2 sivun 263
kuvassa 6.1 - 5) on liu'uttava makasiinin rakoon.
→ Paina jousihaka irti makasiinista (pos. A kuvassa 6.1 - 5
, sivu 263).
→ Paina makasiini kannatinta vasten ja päästä jousihaka irti (pos. 1 kuvassa 6.1 - 5
, sivu 263).
Jousihaan on lukkiuduttava kiinni.
6.1.1.8 Sijaintitunnistus
Jokaisella pipetinvaihtajan makasiinilla on positiomerkki sijaintitunnistusta varten.
6

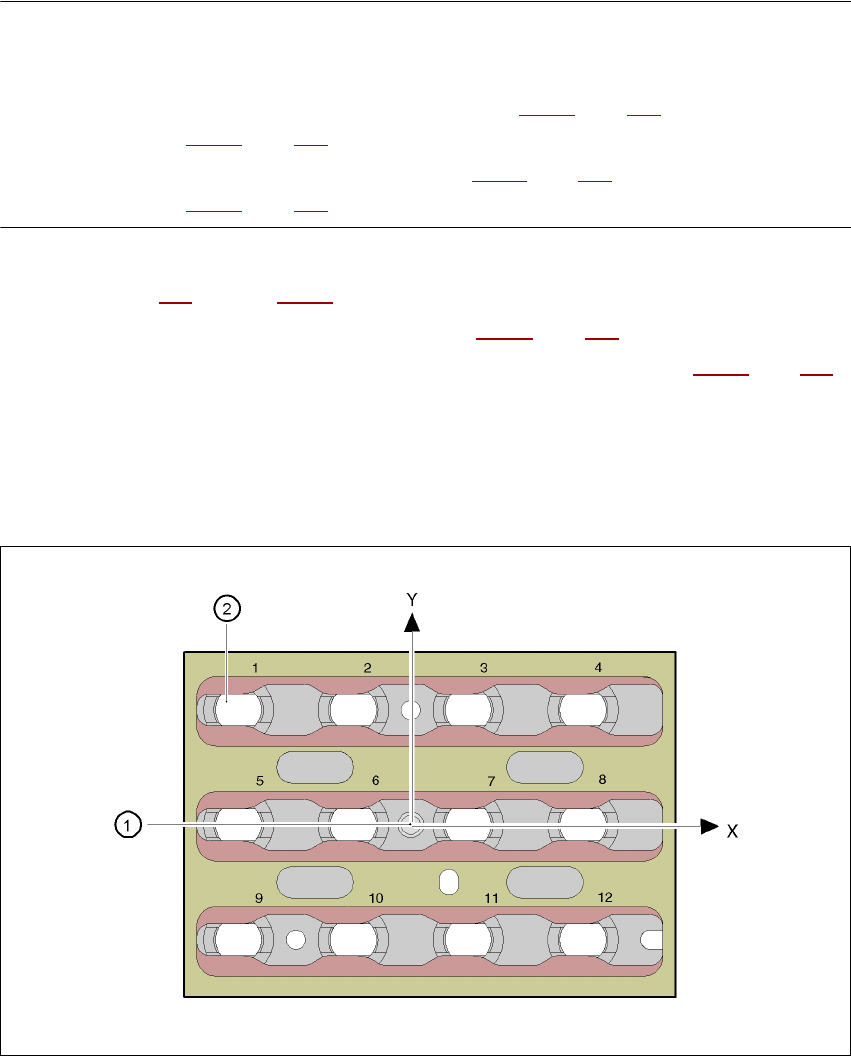

Kuva 6.1 - 6 Pipetinvaihtaja - sijaintitunnistus
(1) Positiomerkki
(2) Pipettien sijainti makasiinissa positiomerkkiin nähden
