程序手册
11.4 用扫描设备制作识别选项数据的详情
Page 11-20 EJS9AC-MB-11P-08
n
添加角。
原设定为对检测出电极的元件不使用角。进行角的添加设定时，选择菜单的[元件形状]
®
[角更改]
®
[角使
用]
®
[使用]，或者在[角使用]的选框中打勾。
接着选择菜单的[元件形状]
®
[角更改]
®
[角添加]，或者点击 ，添加角。
拖拽角，将其移动至要设定的位置，更改尺寸。
要删除角时，选择菜单的[元件形状]
®
[角更改]
®
[角删除]，或者点击 ，删除角。
要旋转角时，选择菜单的[元件形状]
®
[角更改]
®
[角旋转]，或者点击 ，转动角。
4
设定‘改变条件重新检测’。
在需要使修正操作转为无效并返回初期状态，或
者需要以不同条件再次执行检测时，首先点击[修
正] ，然后或者选择菜单的 [元件形状]
®
[形状
确认]
®
[重新检测]
®
[重新检测条件]
®
[推荐
条件] / [条件类型 1] / [条件类型 2] / [条件类型
3] ，或者选择[重新检测条件] 的组合框。
然后选择菜单的[元件形状]
®
[形状确认]
®
[重
新检测]
®
[重新检测执行]，或者点击[重新检测]，
执行重新检测。
*
选择[推荐条件]，则返回至初始状态。
*
选择[推荐条件]的条件类型，则更改检测方法或
者参数，重新检测。
当无需进行其他变更时，点击[确定]。
ScanED110402S-01C01
4
a
4
程序手册
11.4 用扫描设备制作识别选项数据的详情
EJS9AC-MB-11P-08 Page 11-21
11.4.10
照相机种类与照明模式，可通过 [引脚 / 照明设定] 标签卡的以下部分进行设定。
1
设定‘照相机类别’。
请选择‘2D 传感器’、‘3D 照相机’之一。
2
设定‘照明模式’。
在照相机类别栏里选择‘2D 传感器’时，请选择‘透
过照明’、‘反射照明’、‘BGA 照明’之一。
3
调整照明。
在画面右处显示的元件疑似图像不恰当时，拖拽
滑块调整图像。
*
该设定没有与灯值联动，不更改灯值。
*
关于设备疑似图像显示
在此显示如下图像: 按照相机类别、照明模式，
将用扫描设备摄像的彩色图像转换到近似用设
备摄像的黑白图像状态的图像。
如此，这是疑似再现的图像，有时会与实际用
设备摄像的图像不同。
ScanED110410S-01C01
1
3
2
程序手册
11.4 用扫描设备制作识别选项数据的详情
Page 11-22 EJS9AC-MB-11P-08
11.4.11

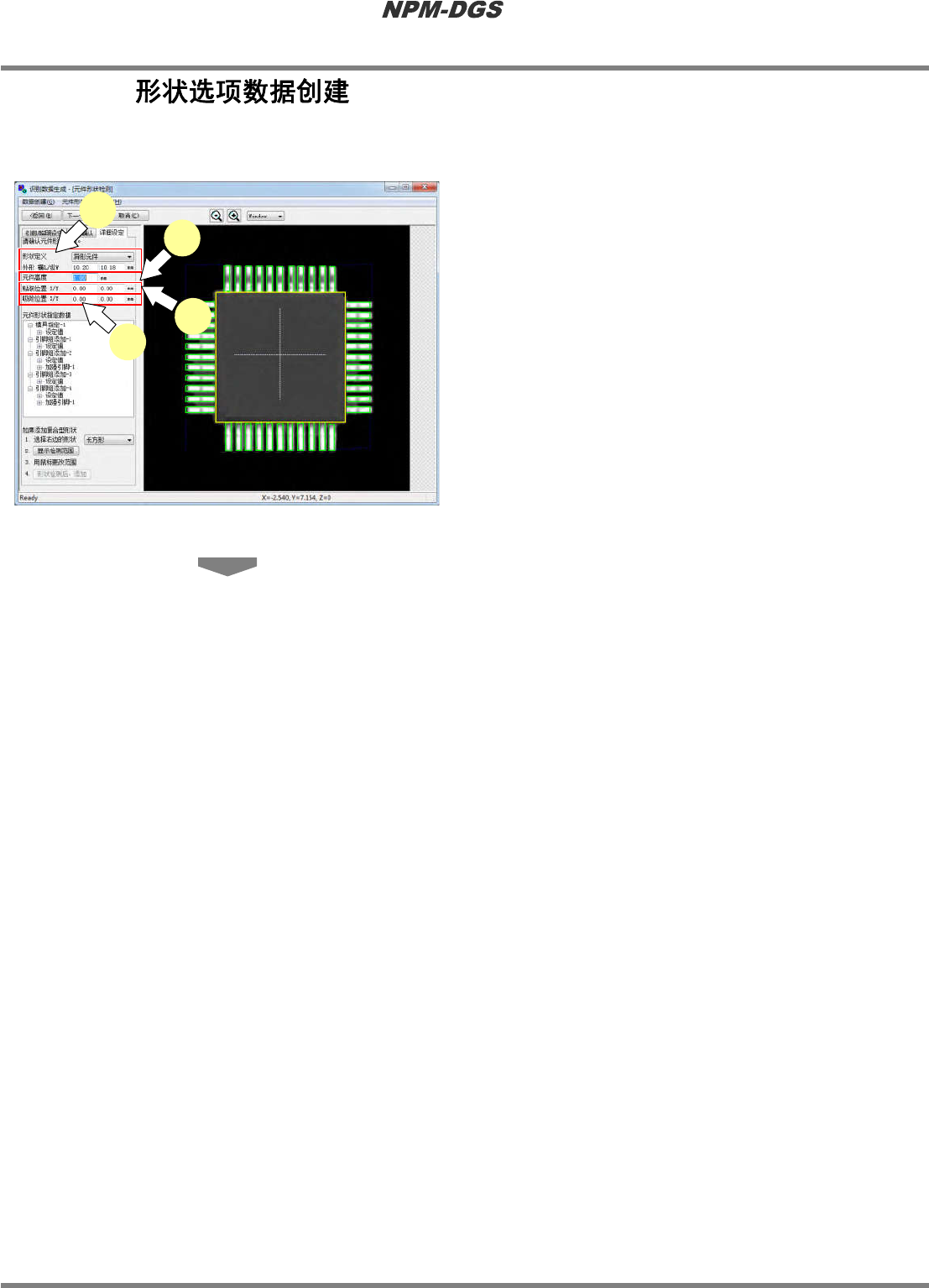

形状选项数据，可通过 [详细设定] 标签卡的以下部分进行设定。
1
确认形状定义、外形尺寸。
显示出自动决定的形状定义及外形尺寸。
外形尺寸以四角形的蓝色虚线显示在元件图像
的视图上。当在编辑框中输入了焦距时，蓝色虚
线转为红色实线。
*
如果变更了贴装位置 X/Y、元件形状指定数据，
即会自动地重新设定。
2
设定元件高度。
设定元件高度。如果没有设定，将会显示错误。
3
设定贴装位置 X/Y。
设定贴装位置(元件中心)。贴装位置以十字蓝色
虚线显示在元件图像视图上。当在编辑框中输入
了焦距时，蓝色虚线转为红色实线。
*
相应所设定的值，元件形状指定数据的设定值
会发生变更。
4
设定吸附位置 X/Y。
设定与元件中心相对的吸附位置的补偿量。吸附
位置以外形尺寸的 1/4 和 1/8 的棕色双重圆形虚
线显示在元件图像的视图上。当在编辑框中输入
了焦距时，蓝色虚线转为红色实线。
ScanED110411S-01C01
1
2
4
3
