程序手册 4.9 引脚夹具库编辑器 Page 4-96 EJS9AC-MB-04P-21 4.9 在 < 引脚夹具库 > 画面上，可进行追加、删除或编缉引 脚夹具的操作。 所谓的引脚夹具库编辑器，是指对在 插 入头上使用的引脚夹具的基本 数 据进行管理的编辑器。 关于引脚夹具的内容，请参照 'NPM-VF 规格说明书 2.2 基本性能 ' 的章节。 4.9.1 1 从菜单栏的库编缉中选择引脚夹具， 或 …
程序手册
4.8
元件本体夹具库编辑器
EJS9AC-MB-04P-21 Page 4-95

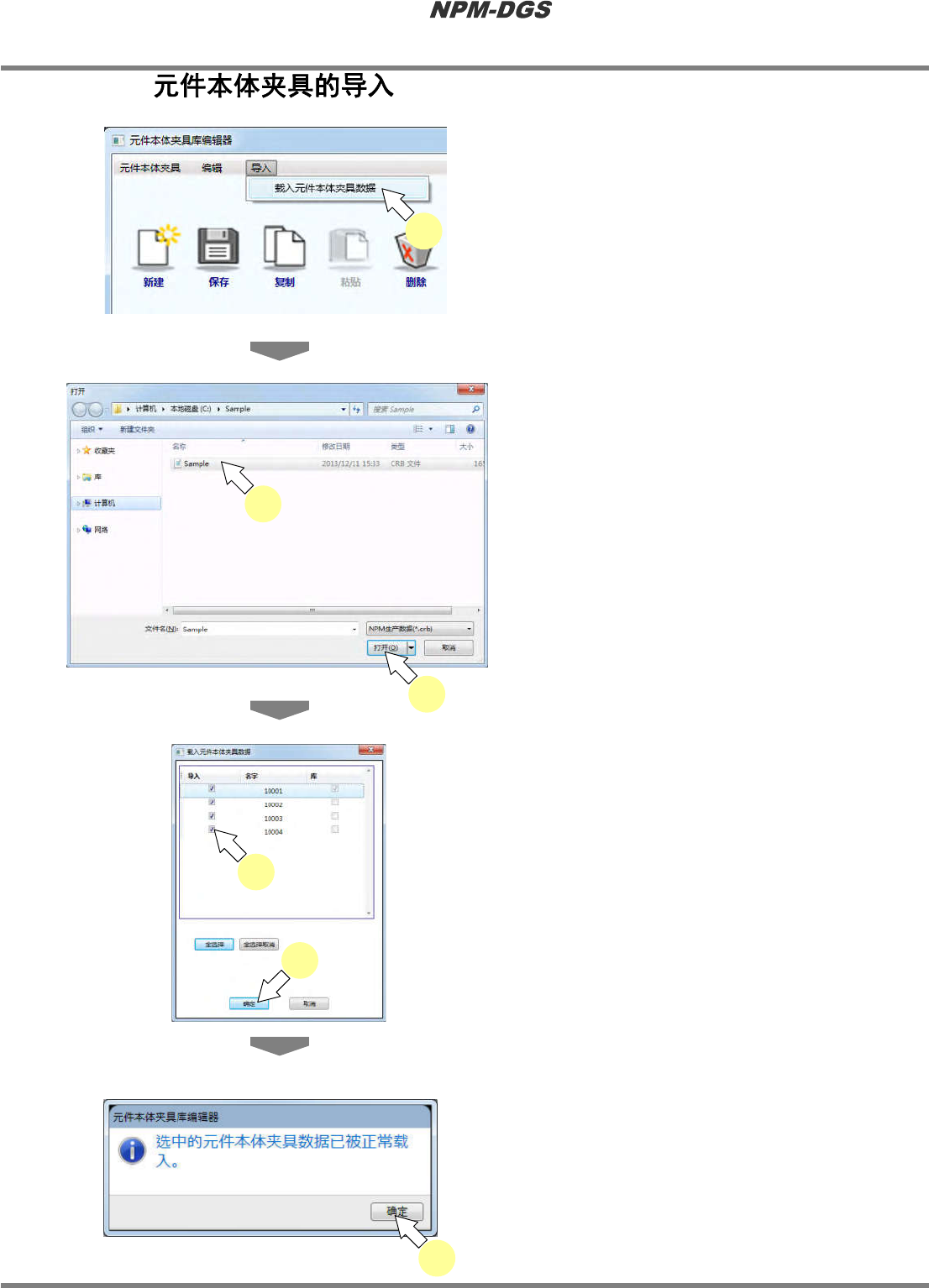

4.8.7
1
选择菜单栏的
[
导入
]→ [
载入元件本体
夹具数据
]
。
2
选择需要导入的生产数据。
3
点击
[
打开
]
。
4
勾选想要导入的元件本体夹具。
5
点击
[
确定
]
。
6
点击
[
确定
]
。
Factory041000S-20C00
5
4
Factory041000S-21C00
6
Factory041000S-18C00
1
Factory041000S-19C00
3
2
程序手册
4.9
引脚夹具库编辑器
Page 4-96 EJS9AC-MB-04P-21
4.9
在
<
引脚夹具库
>
画面上，可进行追加、删除或编缉引脚夹具的操作。
所谓的引脚夹具库编辑器，是指对在插入头上使用的引脚夹具的基本数据进行管理的编辑器。
关于引脚夹具的内容，请参照
'NPM-VF
规格说明书
2.2
基本性能
'
的章节。
4.9.1
1
从菜单栏的库编缉中选择引脚夹具，或
者点击工具栏的
选择引脚夹具。
·
将启动
<
引脚夹具库编辑器
>
画面。
Factory041100S-03C00
Factory041100S-01C00
1
Factory04
1100
S
-
02
C
00
1
程序手册
4.9
引脚夹具库编辑器
EJS9AC-MB-04P-21 Page 4-97
4.9.2
No.
名称
说明
①
菜单栏
显示各个菜单。
②
工具栏
显示各操作项目的图标。
③
工具一览显示区域
显示工具数据的详细。
Factory041100S-04C00
2
1
2
2
2
3
